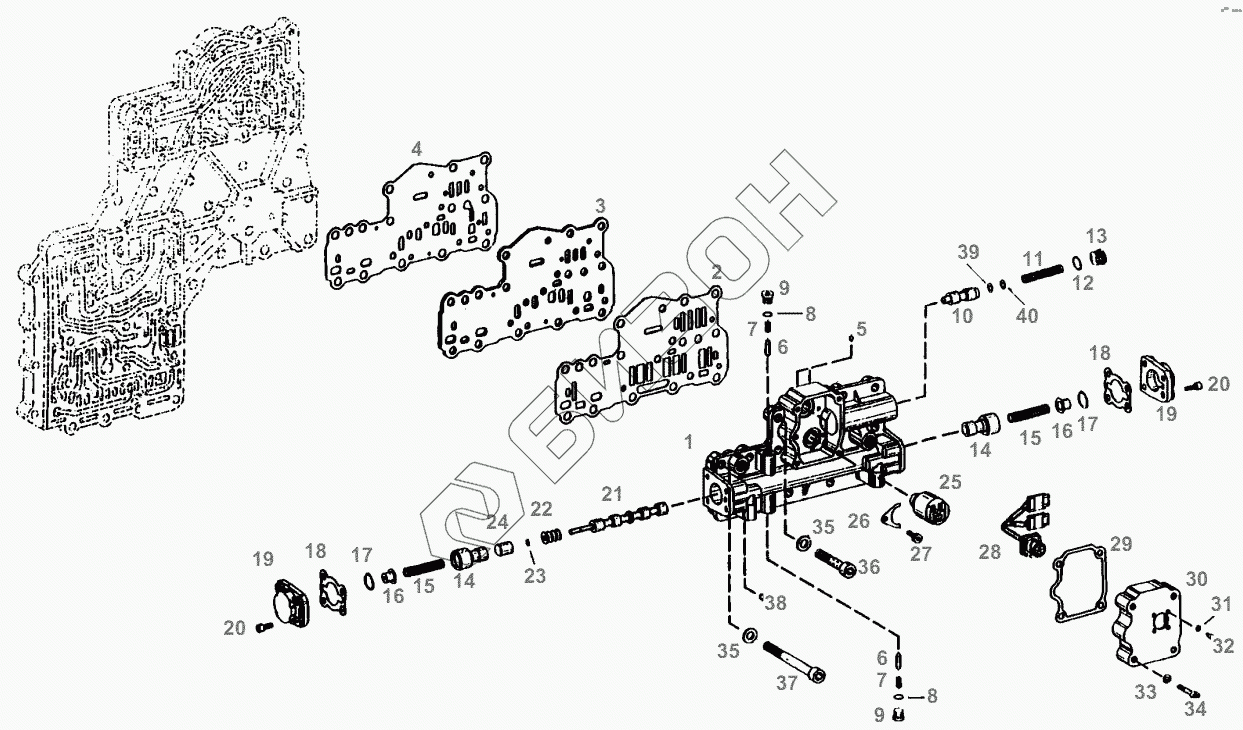

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. SHIFTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
8
8
9
9
12
13
17
17
18
18
19
19
20
20
23
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 F514100095070 VALVE UNIT
Загрузка ...
2 F514100095060 GASKET
Загрузка ...
3 F514100095040 SPACER
Загрузка ...
4 F514100095050 GASKET
Загрузка ...
5 F824100095020 BALL
Загрузка ...
8 Х548816800000 O-RING
Загрузка ...
9 Х483800000000 LOCK SCREW
Загрузка ...
12 Х548841600000 O-RING
Загрузка ...
13 Х483801600000 LOCK SCREW
Загрузка ...
17 F824100095240 V-AXIAL SEALING RING
Загрузка ...
18 F824100095190 GASKET
Загрузка ...
19 F824100095200 COVER
Загрузка ...
20 Х485005105000 CYLIND. HEAD SCREW
Загрузка ...
23 Х530000246000 CIRCLIP
Загрузка ...
25 F824100090530 SOLENOID VALVE
Загрузка ...
26 F824100090540 RETAINING SHEET ME.
Загрузка ...
27 Х485002405000 CYLIND. HEAD SCREW
Загрузка ...
28 F824100095100 WIRING HARNESS
Загрузка ...
29 F824100095090 GASKET
Загрузка ...
30 F824100095080 COVER
Загрузка ...
31 F824100095110 USITRING
Загрузка ...
32 Х461717539000 CYLIND. HEAD SCREW
Загрузка ...
33 Х450905100000 DISC
Загрузка ...
34 Х485005505000 CYLIND. HEAD SCREW
Загрузка ...
35 Х450906300000 DISC
Загрузка ...
36 Х485007706000 CYLIND. HEAD SCREW
Загрузка ...
37 Х485008342000 CYLIND. HEAD SCREW
Загрузка ...
38 F824100095030 BALL
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
