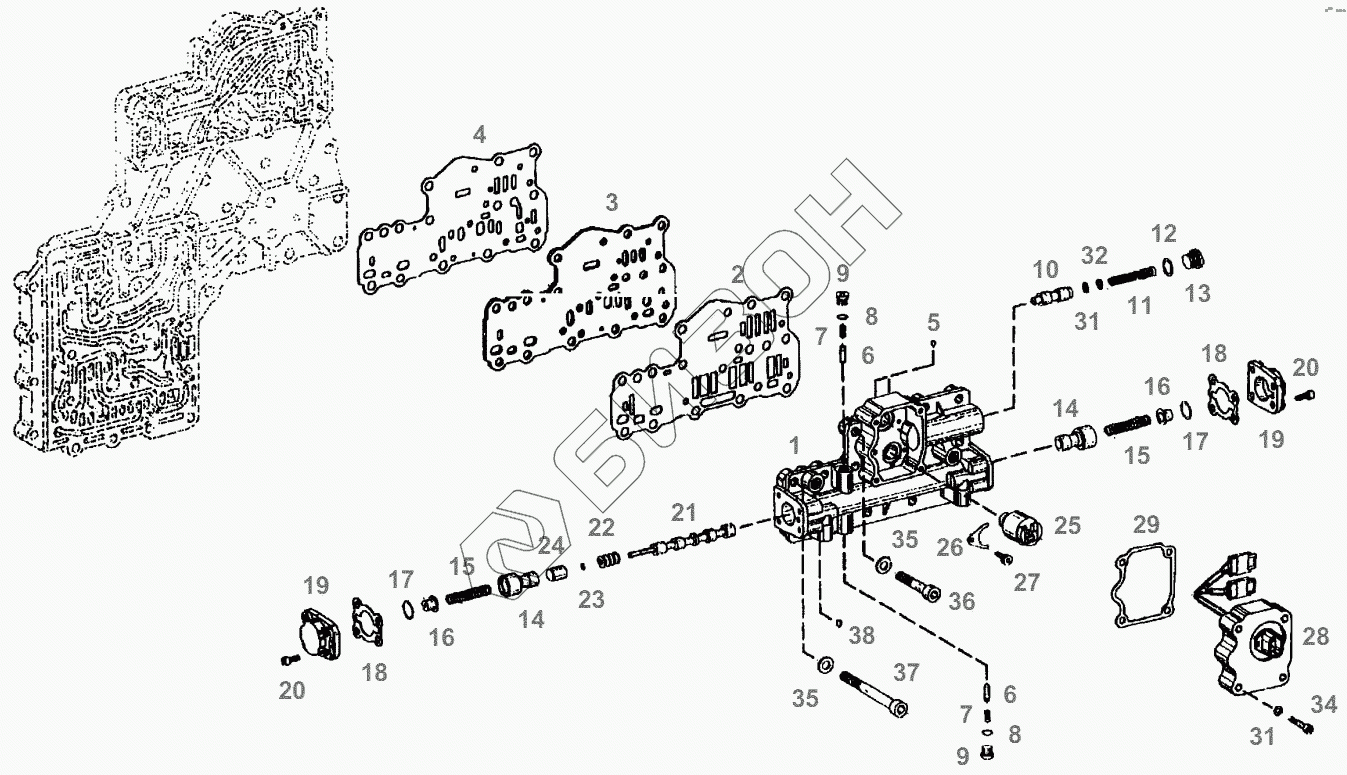

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. SHIFTING
1
2
3
4
5
8
8
9
9
12
13
17
17
18
18
19
19
20
20
23
25
26
27
28
29
29
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F515100095050 | VALVE UNIT |
Загрузка ...
|
|
| 2 | F514100095060 | GASKET |
Загрузка ...
|
|
| 3 | F514100095040 | SPACER |
Загрузка ...
|
|
| 4 | F514100095050 | GASKET |
Загрузка ...
|
|
| 5 | F824100095020 | BALL |
Загрузка ...
|
|
| 8 | Х548816800000 | O-RING |
Загрузка ...
|
|
| 9 | Х483800000000 | LOCK SCREW |
Загрузка ...
|
|
| 12 | Х548841600000 | O-RING |
Загрузка ...
|
|
| 13 | Х483801600000 | LOCK SCREW |
Загрузка ...
|
|
| 17 | F824100095240 | V-AXIAL SEALING RING |
Загрузка ...
|
|
| 18 | F824100095190 | GASKET |
Загрузка ...
|
|
| 19 | F824100095200 | COVER |
Загрузка ...
|
|
| 20 | Х485005105000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 23 | Х530000246000 | CIRCLIP |
Загрузка ...
|
|
| 25 | F515100090040 | SOLENOID VALVE |
Загрузка ...
|
|
| 26 | F824100090540 | RETAINING SHEET ME. |
Загрузка ...
|
|
| 27 | Х485002405000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 28 | F515100095060 | WIRING HARNESS |
Загрузка ...
|
|
| 29 | F824100095090 | GASKET |
Загрузка ...
|
|
| 29 | F824100095270 | GASKET |
Загрузка ...
|
|
| 33 | Х450905100000 | DISC |
Загрузка ...
|
|
| 33 | F515100095070 | DISC |
Загрузка ...
|
|
| 34 | Х485005605000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 35 | Х450906300000 | DISC |
Загрузка ...
|
|
| 36 | Х485007706000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 37 | Х485008342000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 38 | F824100095030 | BALL |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
