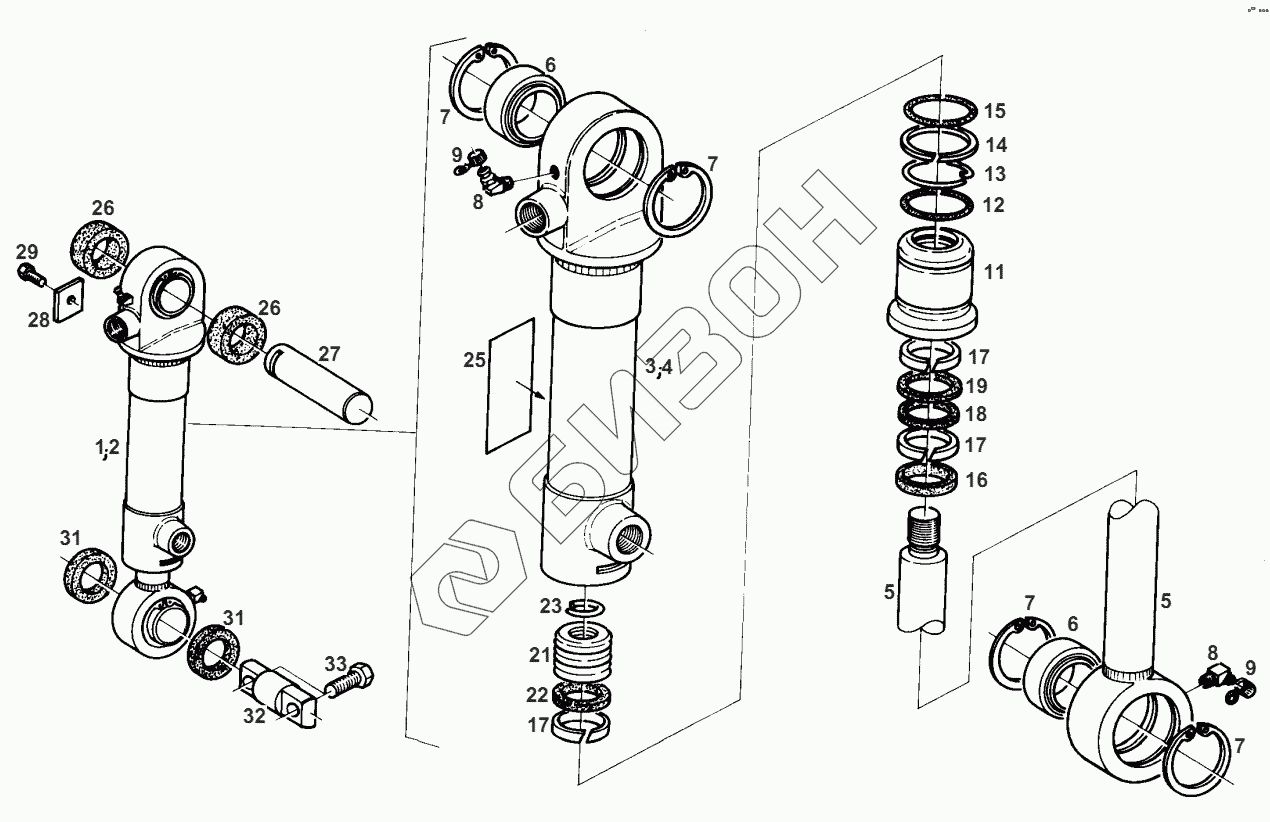

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. SPRING CYLINDER
1
1
2
2
4
5
5
6
6
7
7
7
7
8
8
9
9
11
12
13
14
15
16
17
17
17
18
19
21
22
23
25
26
26
27
28
29
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G001990011190 | SEAL KIT HYDR. ZYL. |
Загрузка ...
|
|
| 1 | G524300050010 | HYDR. CYLINDER |
Загрузка ...
|
|
| 2 | G524300050020 | HYDR. CYLINDER |
Загрузка ...
|
|
| 2 | G001990011190 | SEAL KIT HYDR. ZYL. |
Загрузка ...
|
|
| 4 | F524300050020 | CYLINDER LINER |
Загрузка ...
|
|
| 5 | F524300050010 | PISTON ROD |
Загрузка ...
|
|
| 6 | Х503637401000 | JOINT BEARING |
Загрузка ...
|
|
| 7 | Х530105646000 | CIRCLIP |
Загрузка ...
|
|
| 8 | Х662517000000 | LUBRICATOR |
Загрузка ...
|
|
| 9 | Х562504000000 | PROTECTING CAP |
Загрузка ...
|
|
| 11 | F816301050020 | GUIDE BUSHING |
Загрузка ...
|
|
| 12 | Х548907866000 | O-RING |
Загрузка ...
|
|
| 13 | F816301050030 | LOCKING WIRE |
Загрузка ...
|
|
| 14 | Х566314000000 | SUPPORTING RING |
Загрузка ...
|
|
| 15 | Х548907266000 | O-RING |
Загрузка ...
|
|
| 16 | Х540407300000 | SCRAPER |
Загрузка ...
|
|
| 17 | Х560237700000 | GUIDE RING |
Загрузка ...
|
|
| 18 | Х548366000000 | V-SEAL |
Загрузка ...
|
|
| 19 | Х547529700000 | GASKET |
Загрузка ...
|
|
| 21 | F816301050010 | PISTON |
Загрузка ...
|
|
| 22 | Х547520500000 | GASKET |
Загрузка ...
|
|
| 23 | Х533206646000 | SNAP RING |
Загрузка ...
|
|
| 25 | Х655505700000 | MARKING PLATE |
Загрузка ...
|
|
| 26 | 312301051410 | SEALING WASHER |
Загрузка ...
|
|
| 27 | 524300050180 | BOLT |
Загрузка ...
|
|
| 28 | 205870161010 | SHACKLE |
Загрузка ...
|
|
| 29 | Х487526841000 | HEXAGON SCREW |
Загрузка ...
|
|
| 31 | 524300050060 | SEALING WASHER |
Загрузка ...
|
|
| 32 | 524300050090 | BOLT |
Загрузка ...
|
|
| 33 | Х487535806000 | HEXAGON SCREW |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
