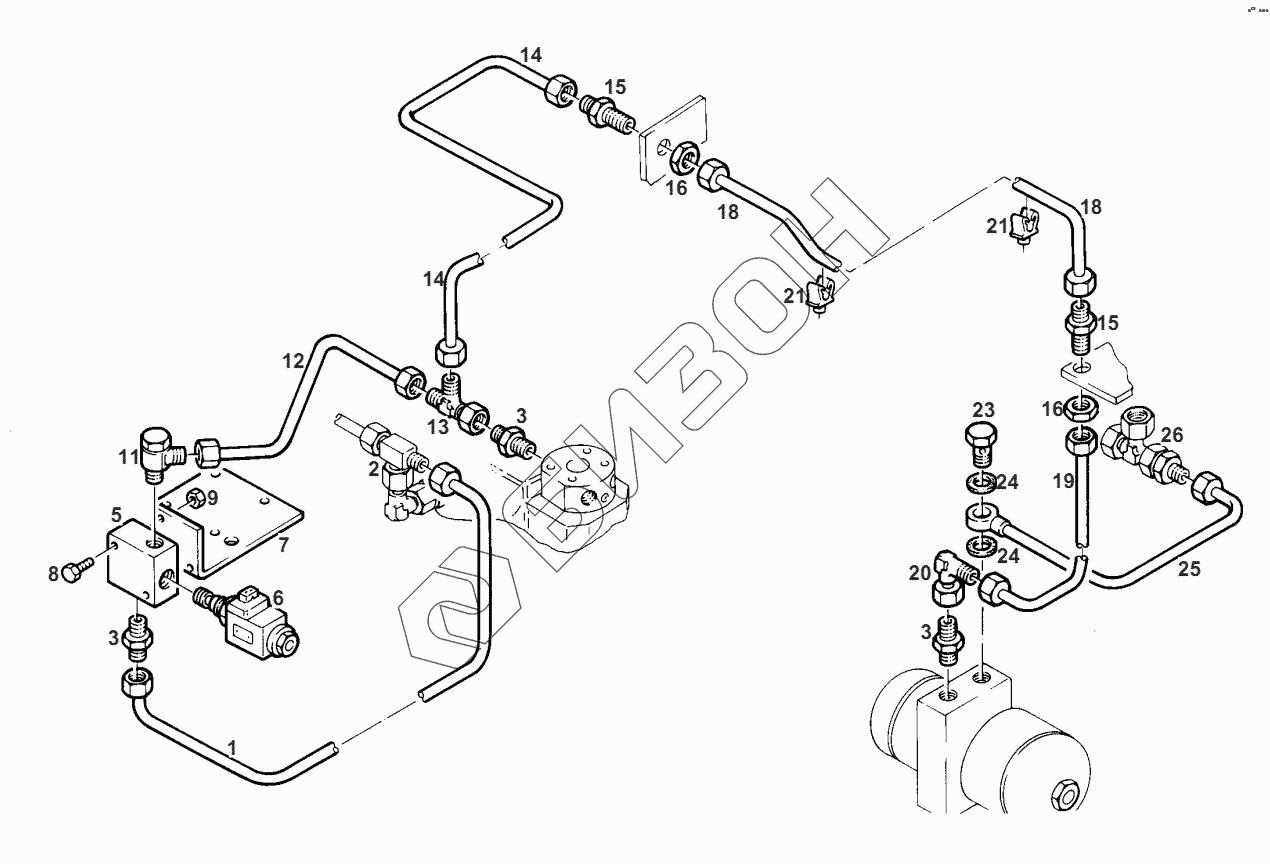

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. TUBES FR.AXLE SPRING
1
3
3
3
5
6
7
8
9
11
12
13
14
14
15
15
16
16
18
18
19
20
21
21
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н524300160100 | PRESSURE PIPE |
Загрузка ...
|
|
| 3 | Х592501002000 | THREADED SOCKET |
Загрузка ...
|
|
| 5 | G816301160010 | VALVE UNIT |
Загрузка ...
|
|
| 6 | G411151600020 | SOLENOID VALVE |
Загрузка ...
|
|
| 7 | 524300160010 | SUPPORT |
Загрузка ...
|
|
| 8 | Х487521341000 | HEXAGON SCREW |
Загрузка ...
|
|
| 9 | Х428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 11 | Х584101000000 | SWIVELLING FITTING |
Загрузка ...
|
|
| 12 | Н524300160110 | PRESSURE PIPE |
Загрузка ...
|
|
| 13 | Х584416000000 | FITTING |
Загрузка ...
|
|
| 14 | Н524300160120 | PRESSURE PIPE |
Загрузка ...
|
|
| 15 | Х592116001000 | FEED THROUGH SOCKET |
Загрузка ...
|
|
| 16 | Х428203801000 | HEXAGON NUT |
Загрузка ...
|
|
| 18 | Н524300160130 | PRESSURE PIPE |
Загрузка ...
|
|
| 19 | Н524300160140 | PRESSURE PIPE |
Загрузка ...
|
|
| 20 | Х584316000000 | FITTING |
Загрузка ...
|
|
| 21 | Х668468201000 | CABLE FASTENER |
Загрузка ...
|
|
| 23 | 205300132010 | HOLLOW SCREW |
Загрузка ...
|
|
| 24 | Х540004678000 | SEALING RING |
Загрузка ...
|
|
| 25 | Н524300160160 | RETURN PIPE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
