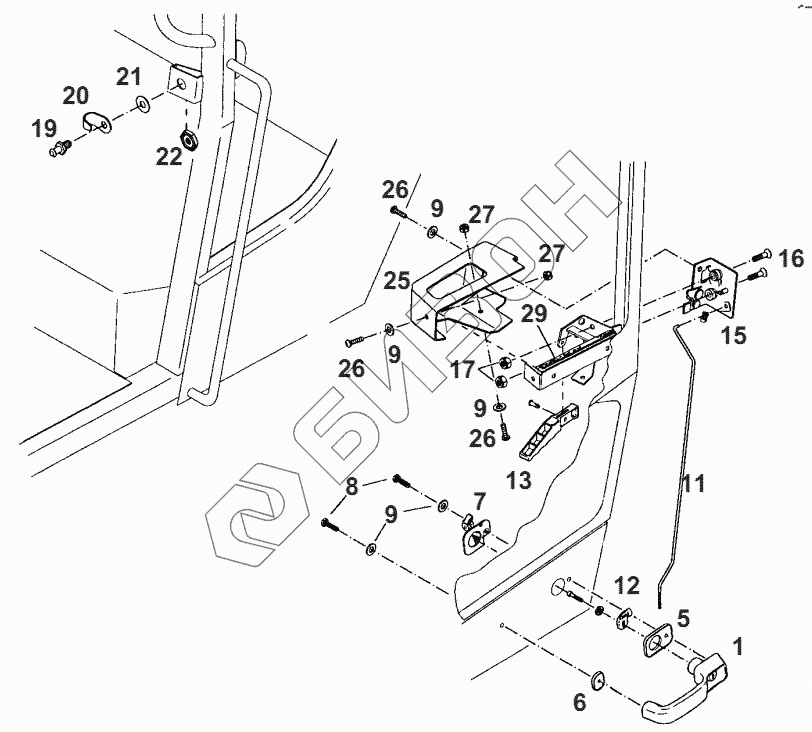

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. DOOR LOCK
1
1
5
6
7
7
8
9
9
9
9
11
11
12
13
15
15
16
17
19
20
21
22
25
25
26
26
26
26
27
27
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F524810030010 | HANDLE WITH PUSH-BUT |
Загрузка ...
|
|
| 1 | G524810030040 | HANDLE WITH PUSH-BUT |
Загрузка ...
|
|
| 5 | 816810030650 | PAD |
Загрузка ...
|
|
| 6 | 816810030660 | PAD |
Загрузка ...
|
|
| 7 | G524810030050 | BY PASS |
Загрузка ...
|
|
| 7 | G524810030070 | BY PASS |
Загрузка ...
|
|
| 8 | Х487520441000 | HEXAGON SCREW |
Загрузка ...
|
|
| 9 | Х450005108000 | DISC |
Загрузка ...
|
|
| 11 | 524810030370 | CONNECTING ROD |
Загрузка ...
|
|
| 11 | 524810030380 | CONNECTING ROD |
Загрузка ...
|
|
| 12 | 524810030360 | CALIPER |
Загрузка ...
|
|
| 13 | Н816810030310 | HANDLE |
Загрузка ...
|
|
| 15 | G524810030060 | LOCK |
Загрузка ...
|
|
| 15 | G524810030030 | LOCK |
Загрузка ...
|
|
| 16 | Х497825500000 | C'SUNK SCREW |
Загрузка ...
|
|
| 17 | Х428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 19 | F281505210020 | CATCH |
Загрузка ...
|
|
| 20 | F291500210030 | BOW |
Загрузка ...
|
|
| 21 | F281505210030 | WASHER |
Загрузка ...
|
|
| 22 | 198810030010 | HEXAGON NUT |
Загрузка ...
|
|
| 25 | 524810030350 | LOCK COVERING |
Загрузка ...
|
|
| 25 | 524810030260 | LOCK COVERING |
Загрузка ...
|
|
| 26 | Х495922600000 | FILL HEAD SCREW |
Загрузка ...
|
|
| 26 | Х493018001000 | CUTTING SCREW |
Загрузка ...
|
|
| 27 | Х434102240000 | HEXAGON NUT |
Загрузка ...
|
|
| 29 | Х903005231995 | SEALING RIBBON |
Загрузка ...
|
