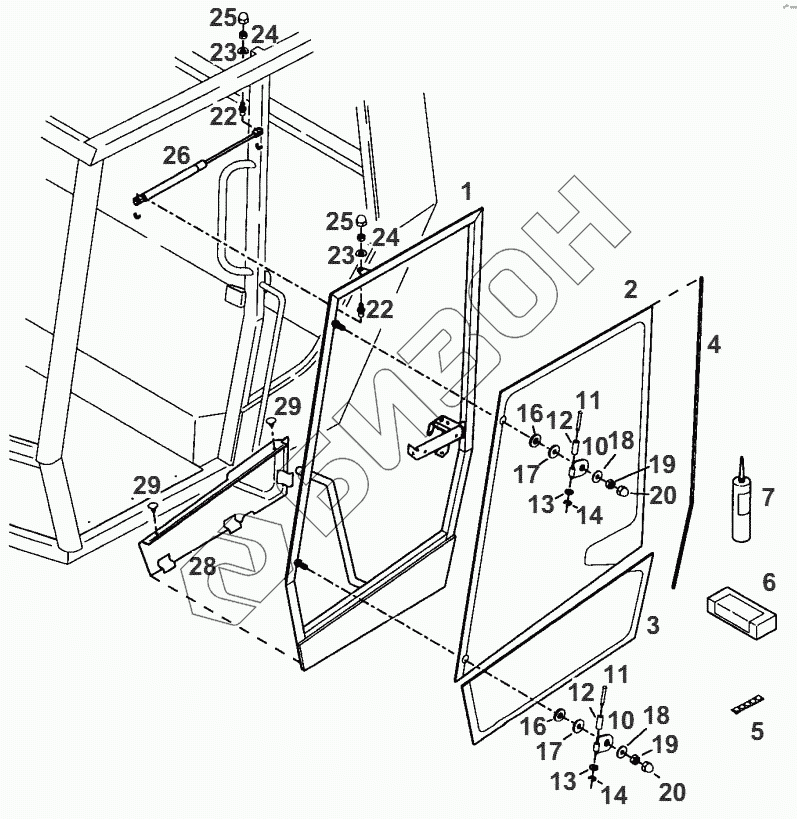

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. DOORS
1
1
2
2
3
3
4
5
6
7
10
10
11
11
12
12
13
13
14
14
16
16
17
17
18
18
19
19
20
20
22
22
23
23
24
24
25
25
26
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н524810030120 | DOOR |
Загрузка ...
|
|
| 1 | Н524810030020 | DOOR |
Загрузка ...
|
|
| 2 | 524810030300 | DOOR WINDOW |
Загрузка ...
|
|
| 2 | 524810030310 | DOOR WINDOW |
Загрузка ...
|
|
| 3 | 524810030320 | DOOR WINDOW |
Загрузка ...
|
|
| 3 | 524810030330 | DOOR WINDOW |
Загрузка ...
|
|
| 4 | 524810030270 | PROTECTIVE PROFILE |
Загрузка ...
|
|
| 5 | 816810030800 | BUFFER |
Загрузка ...
|
|
| 6 | F816810040010 | ADHESIVE |
Загрузка ...
|
|
| 7 | Х903055270000 | SEALING COMPOUND |
Загрузка ...
|
|
| 10 | 524810030190 | HINGE HALF |
Загрузка ...
|
|
| 11 | 205812040010 | HINGE PIN |
Загрузка ...
|
|
| 12 | 205810040460 | BUSH |
Загрузка ...
|
|
| 13 | Х657000300000 | DISC |
Загрузка ...
|
|
| 14 | Х523303446000 | LOCKING WASHER |
Загрузка ...
|
|
| 16 | 524810030210 | SEALING RING |
Загрузка ...
|
|
| 17 | 524810030280 | DISC |
Загрузка ...
|
|
| 18 | Х454308700000 | DISC |
Загрузка ...
|
|
| 19 | Х434103240000 | HEXAGON NUT |
Загрузка ...
|
|
| 20 | Х499719100000 | HEXAG.PROTECTIVE CAP |
Загрузка ...
|
|
| 22 | Х504827000000 | BALL END PIN |
Загрузка ...
|
|
| 23 | Х521403947000 | SPRING WASHER |
Загрузка ...
|
|
| 24 | Х434102440000 | HEXAGON NUT |
Загрузка ...
|
|
| 25 | Х499718800000 | HEXAG.PROTECTIVE CAP |
Загрузка ...
|
|
| 26 | Н205810040030 | GAS FILLED DAMPER |
Загрузка ...
|
|
| 28 | Н524810030080 | PANELLING |
Загрузка ...
|
|
| 28 | Н524810030090 | PANELLING |
Загрузка ...
|
|
| 29 | 816810240200 | PLASTIC RIVET |
Загрузка ...
|
