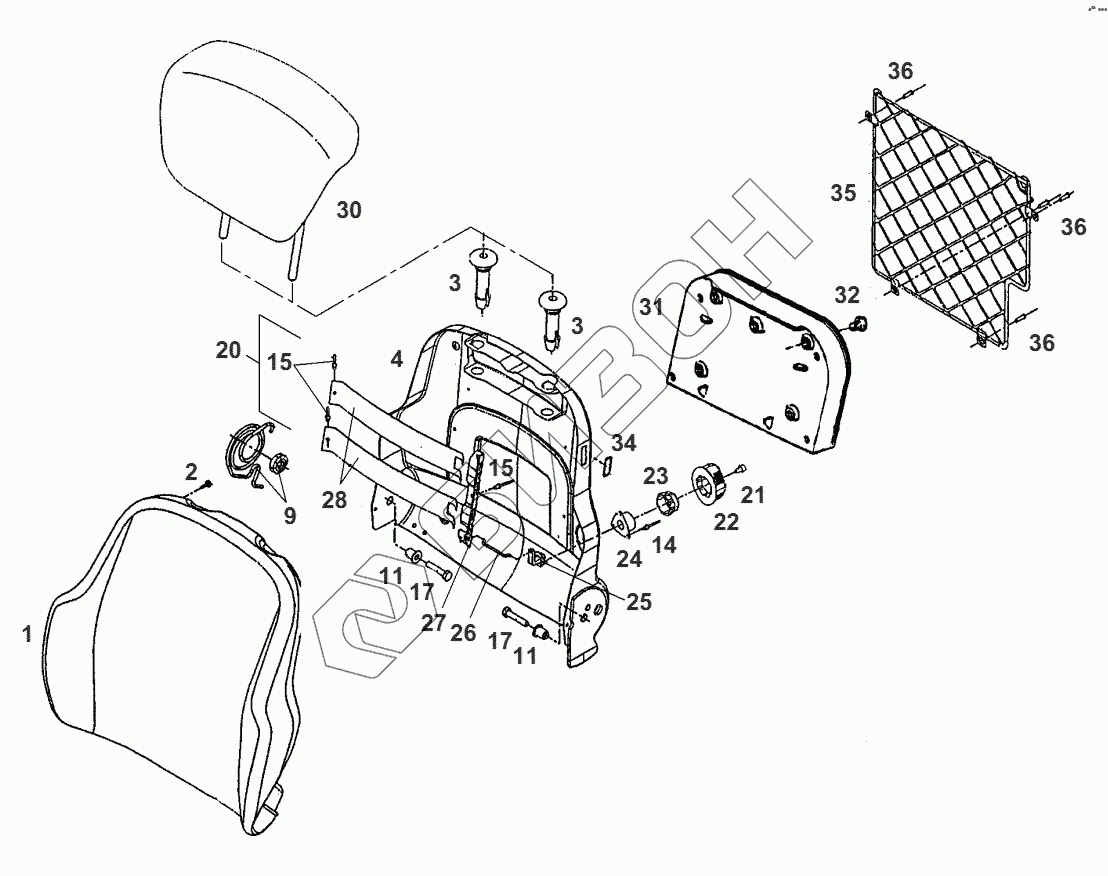

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. DRIVER SEAT
1
2
3
3
4
9
11
11
14
15
15
17
17
20
21
22
23
24
25
26
27
28
30
31
32
34
35
36
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F716501030010 | BACKREST PAD |
Загрузка ...
|
|
| 2 | F718500030100 | ROUND HEAD SCREW |
Загрузка ...
|
|
| 3 | F716501030510 | GUIDE SLEEVE |
Загрузка ...
|
|
| 4 | F411501030070 | BACK PART |
Загрузка ...
|
|
| 9 | F716501030740 | YOKE SPRING |
Загрузка ...
|
|
| 11 | F515500030040 | BUSH |
Загрузка ...
|
|
| 14 | F716501030430 | BLANK RIVET |
Загрузка ...
|
|
| 15 | F716501030490 | BLANK RIVET |
Загрузка ...
|
|
| 17 | Х487528341000 | HEXAGON SCREW |
Загрузка ...
|
|
| 20 | F716501030400 | LUMBAR SUPPORT |
Загрузка ...
|
|
| 21 | Х485004700000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 22 | F716501030410 | HANDLE |
Загрузка ...
|
|
| 23 | F716501030420 | GEARWHEEL |
Загрузка ...
|
|
| 24 | F716501030440 | BRAKE |
Загрузка ...
|
|
| 25 | F716501030450 | DRIVER |
Загрузка ...
|
|
| 26 | F716501030460 | LINKAGE |
Загрузка ...
|
|
| 27 | F716501030470 | ANGLE |
Загрузка ...
|
|
| 28 | F716501030480 | PLATE |
Загрузка ...
|
|
| 30 | F716501030040 | BACKREST EXTENSION |
Загрузка ...
|
|
| 31 | G515500030100 | BAG |
Загрузка ...
|
|
| 32 | Х490617400000 | SCREW |
Загрузка ...
|
|
| 34 | F248500033030 | COVER |
Загрузка ...
|
|
| 35 | G117501030090 | RACK |
Загрузка ...
|
|
| 36 | Х444913064000 | BLANK RIVET |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
