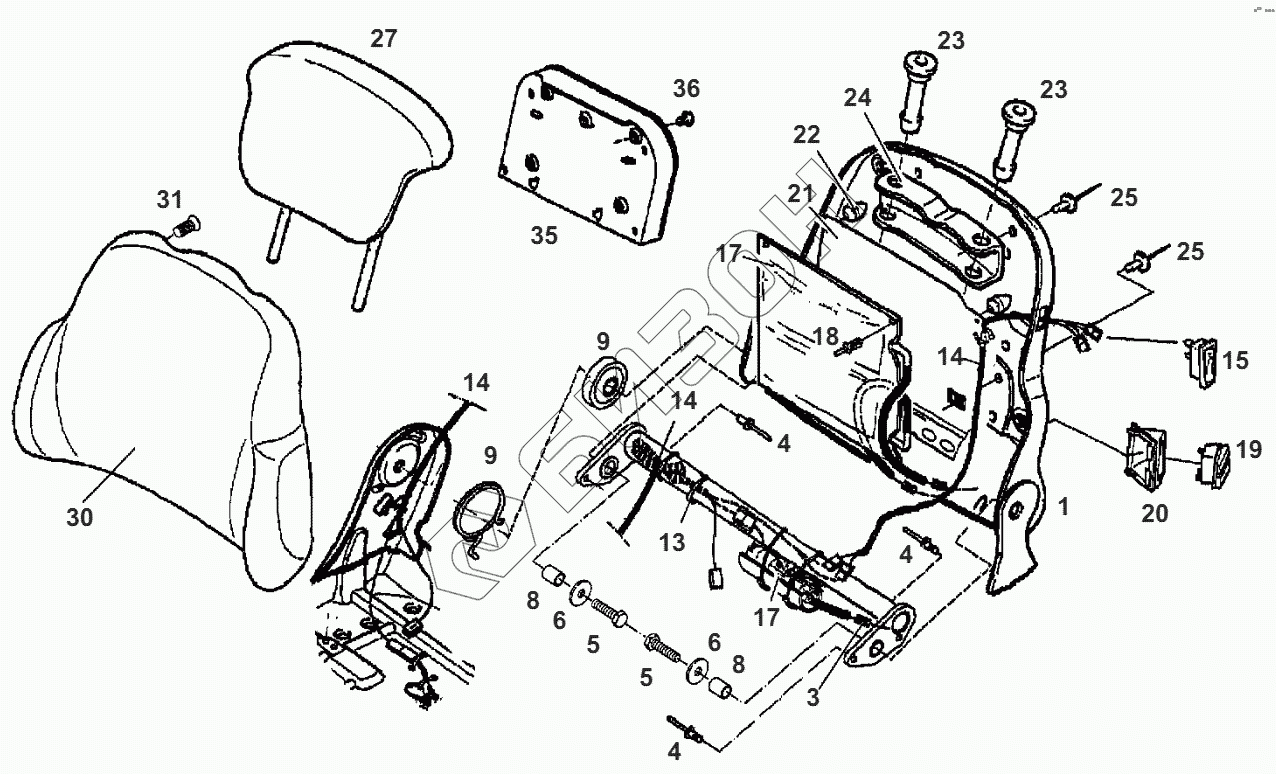

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. DRIVER SEAT
1
3
4
4
4
5
5
6
6
8
8
9
9
13
14
14
14
15
17
17
18
20
21
22
23
23
24
25
25
27
30
31
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F117500032020 | BACK PART |
Загрузка ...
|
|
| 3 | F916501030060 | PRESSURE SPRING |
Загрузка ...
|
|
| 4 | F716501030190 | BLANK RIVET |
Загрузка ...
|
|
| 5 | Х487528341000 | HEXAGON SCREW |
Загрузка ...
|
|
| 6 | Х454306308000 | DISC |
Загрузка ...
|
|
| 8 | F515500030040 | BUSH |
Загрузка ...
|
|
| 9 | F716501030740 | YOKE SPRING |
Загрузка ...
|
|
| 13 | F198500030540 | CABLE TAPE |
Загрузка ...
|
|
| 14 | F312500031280 | WIRING HARNESS |
Загрузка ...
|
|
| 15 | F916501030110 | SWITCH |
Загрузка ...
|
|
| 17 | F916501030100 | LUMBAR SUPPORT |
Загрузка ...
|
|
| 18 | F916501030090 | BODY-BOUND RIVET |
Загрузка ...
|
|
| 20 | F916501030070 | COVER |
Загрузка ...
|
|
| 21 | F916501030080 | PLATE |
Загрузка ...
|
|
| 22 | F158500030010 | RUBBER BUFFER |
Загрузка ...
|
|
| 23 | F716501030510 | GUIDE SLEEVE |
Загрузка ...
|
|
| 24 | F716501030520 | RETAINER |
Загрузка ...
|
|
| 25 | F716501030490 | BLANK RIVET |
Загрузка ...
|
|
| 27 | F716501030040 | BACKREST EXTENSION |
Загрузка ...
|
|
| 30 | F916501030010 | BACKREST PAD |
Загрузка ...
|
|
| 31 | F716501030030 | FILL HEAD SCREW |
Загрузка ...
|
|
| 35 | G515500030100 | BAG |
Загрузка ...
|
|
| 36 | X490617400000 | SCREW |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
