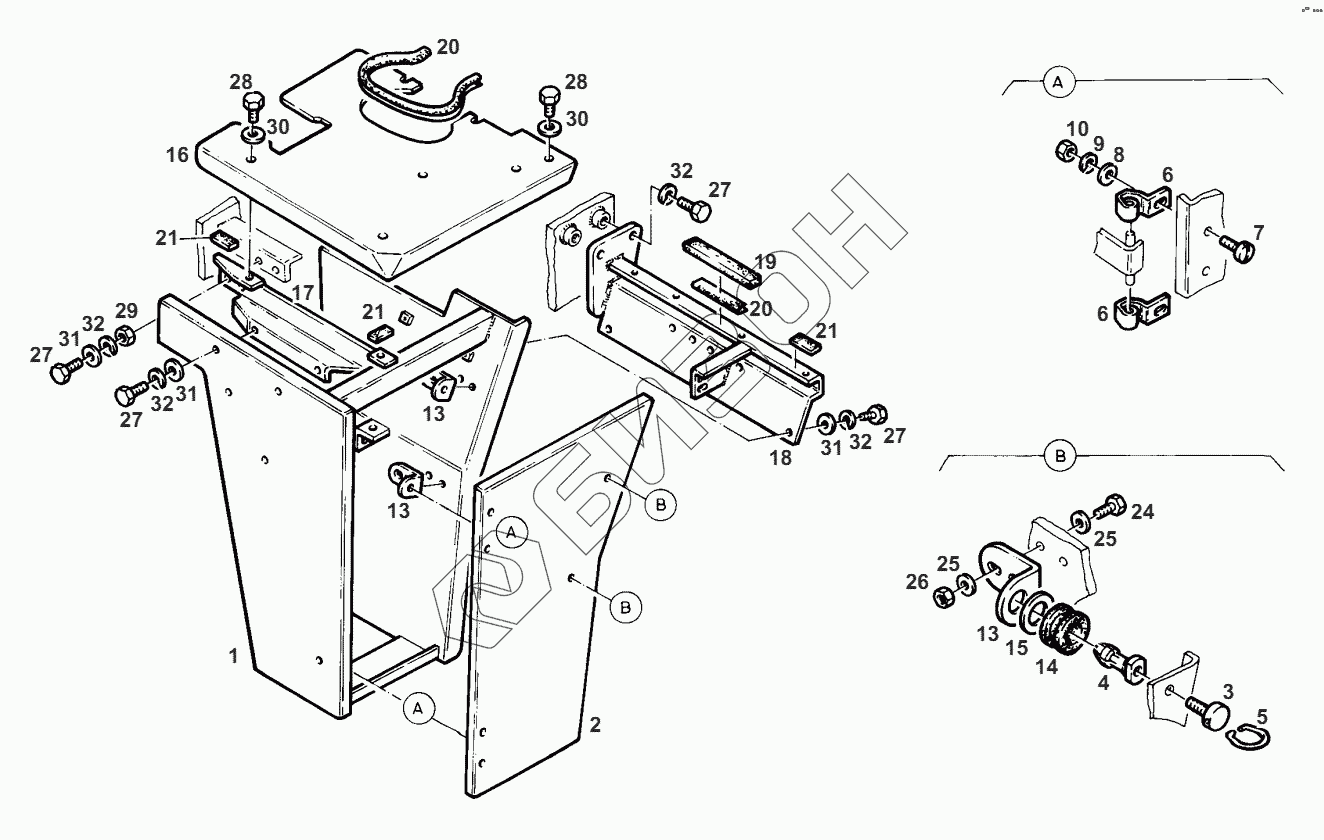

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. ENTRY LEFT
1
2
3
4
5
6
6
7
8
9
10
13
13
13
14
15
16
17
18
19
20
20
21
21
21
24
25
25
26
27
27
27
27
28
28
29
30
30
31
31
31
32
32
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н524500170010 | CARRIER |
Загрузка ...
|
|
| 2 | 524500170050 | DOOR |
Загрузка ...
|
|
| 3 | 816500020200 | THREADED PIECE |
Загрузка ...
|
|
| 4 | 816500020210 | HOLDING CAM |
Загрузка ...
|
|
| 5 | 816500020240 | RING |
Загрузка ...
|
|
| 6 | 816500040060 | SUPPORT |
Загрузка ...
|
|
| 7 | Х495919901000 | FILL HEAD SCREW |
Загрузка ...
|
|
| 8 | Х450003908000 | DISC |
Загрузка ...
|
|
| 9 | Х520802601000 | SPRING RING |
Загрузка ...
|
|
| 10 | Х428202039000 | HEXAGON NUT |
Загрузка ...
|
|
| 13 | 524500170070 | ANGLE |
Загрузка ...
|
|
| 14 | 816500020220 | GROMMET |
Загрузка ...
|
|
| 15 | Х450012608000 | DISC |
Загрузка ...
|
|
| 16 | 524500170060 | COVER SHEET |
Загрузка ...
|
|
| 17 | Н524500170020 | SUPPORT |
Загрузка ...
|
|
| 18 | Н524500170031 | CONSOLE |
Загрузка ...
|
|
| 19 | 184900050040 | SEALING STRIP |
Загрузка ...
|
|
| 20 | Х305150000950 | SEAL SECTION |
Загрузка ...
|
|
| 21 | Х903005285995 | SEALING RIBBON |
Загрузка ...
|
|
| 24 | Х487520641000 | HEXAGON SCREW |
Загрузка ...
|
|
| 25 | Х454305108000 | DISC |
Загрузка ...
|
|
| 26 | Х434102240000 | HEXAGON NUT |
Загрузка ...
|
|
| 27 | Х487531341000 | HEXAGON SCREW |
Загрузка ...
|
|
| 28 | Х487527741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 29 | Х428202839000 | HEXAGON NUT |
Загрузка ...
|
|
| 30 | Х454306308000 | DISC |
Загрузка ...
|
|
| 31 | Х454407508000 | DISC |
Загрузка ...
|
|
| 32 | Х520804401000 | SPRING RING |
Загрузка ...
|
