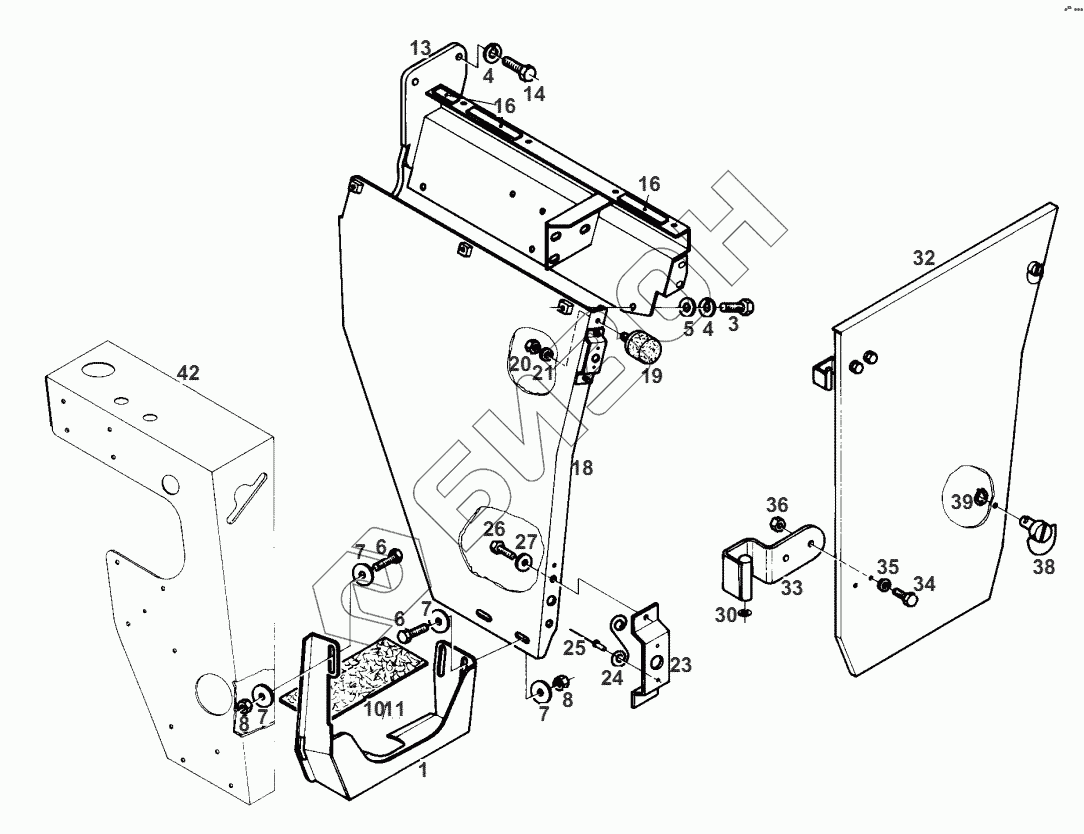

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. ENTRY LEFT
1
3
4
4
5
6
6
7
7
7
7
8
8
10
11
13
14
16
16
18
19
20
21
23
24
25
26
27
30
32
33
34
35
36
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н524500170200 | REAR PANEL |
Загрузка ...
|
|
| 3 | Х487531341000 | HEXAGON SCREW |
Загрузка ...
|
|
| 4 | Х520804401000 | SPRING RING |
Загрузка ...
|
|
| 5 | Х450007508000 | DISC |
Загрузка ...
|
|
| 6 | Х487527741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 7 | Х454306308000 | DISC |
Загрузка ...
|
|
| 8 | Х434102440000 | HEXAGON NUT |
Загрузка ...
|
|
| 10 | 816200060030 | SEALING STRIP |
Загрузка ...
|
|
| 11 | Х903003117000 | ADHESIVE |
Загрузка ...
|
|
| 13 | Н524500170180 | CONSOLE |
Загрузка ...
|
|
| 14 | Х487531741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 16 | Х903005285995 | SEALING RIBBON |
Загрузка ...
|
|
| 18 | G524500170120 | REAR PANEL |
Загрузка ...
|
|
| 19 | Х653530001000 | BUFFER |
Загрузка ...
|
|
| 20 | Х428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 21 | Х521403047000 | SPRING WASHER |
Загрузка ...
|
|
| 23 | 524500170740 | STRAP |
Загрузка ...
|
|
| 24 | Х800045120000 | SPRING |
Загрузка ...
|
|
| 25 | Х419432887000 | NOTCHED PIN |
Загрузка ...
|
|
| 26 | Х495219900000 | SELF-TAPPING SCREW |
Загрузка ...
|
|
| 27 | Х454305108000 | DISC |
Загрузка ...
|
|
| 30 | 816810040830 | DISC |
Загрузка ...
|
|
| 32 | G524500170080 | DOOR |
Загрузка ...
|
|
| 33 | Н524500170190 | SUPPORT |
Загрузка ...
|
|
| 34 | Х487520041000 | HEXAGON SCREW |
Загрузка ...
|
|
| 35 | Х450005108000 | DISC |
Загрузка ...
|
|
| 36 | Х434102240000 | HEXAGON NUT |
Загрузка ...
|
|
| 38 | Х507861000000 | PLUG |
Загрузка ...
|
|
| 39 | Х530000946000 | CIRCLIP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
