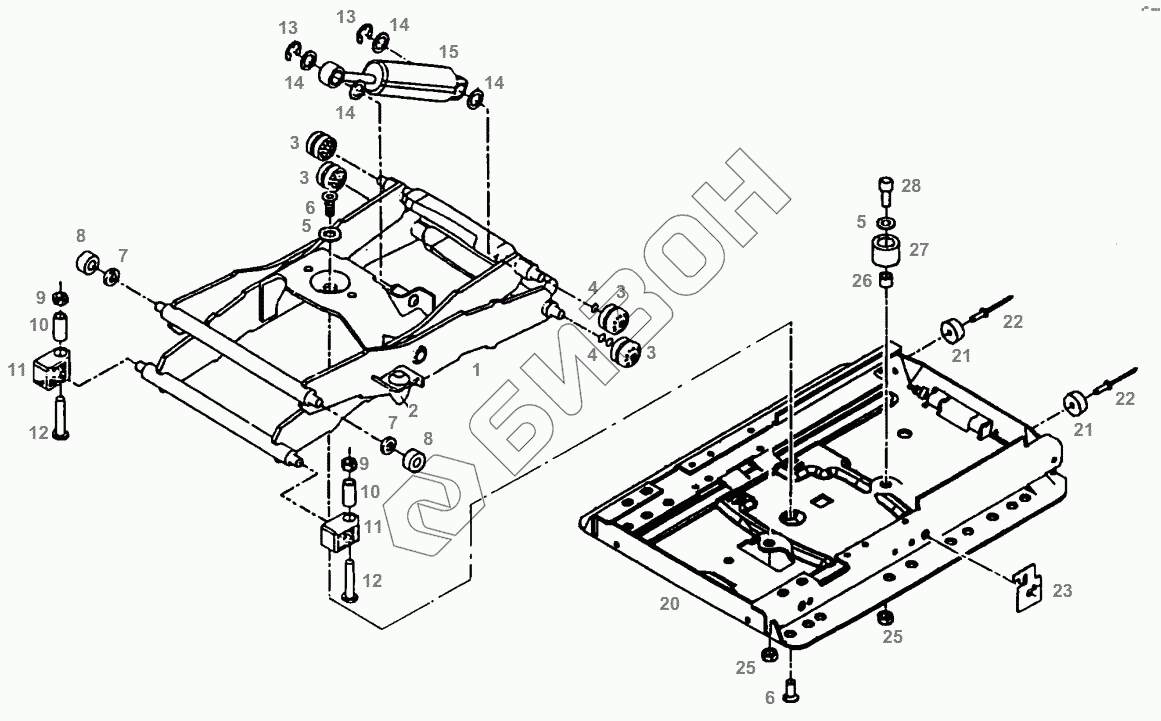

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. SEAT SPRING ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
14
15
20
21
21
22
22
23
25
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 F716501030770 ARM
Загрузка ...
2 F158500030010 RUBBER BUFFER
Загрузка ...
3 F916501030150 ROLLER
Загрузка ...
4 F312500030180 PLATE
Загрузка ...
5 Х450006308000 DISC
Загрузка ...
6 F312500030110 C'SUNK SCREW
Загрузка ...
7 F312500030150 FELT RING
Загрузка ...
8 F178500030310 NEEDLE BEARING
Загрузка ...
9 Х434102401000 LOCKING NUT
Загрузка ...
10 F198500030620 PIPE
Загрузка ...
11 F312500030160 SUPPORT
Загрузка ...
12 F312500030170 BOLT
Загрузка ...
13 X523304446000 LOCKING WASHER
Загрузка ...
14 X450908708000 DISC
Загрузка ...
15 F312500030100 SHOCK ABSORBER
Загрузка ...
20 F312500030300 SEAT SPRING ASSY
Загрузка ...
21 F312500030230 BUFFER
Загрузка ...
22 X444915500000 BLANK RIVET
Загрузка ...
23 F312500030240 SUPPORT
Загрузка ...
25 X428202439000 HEXAGON NUT
Загрузка ...
26 F524500033050 BUSH
Загрузка ...
27 F524500033060 BUFFER
Загрузка ...
28 X485007301000 CYLIND. HEAD SCREW
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
