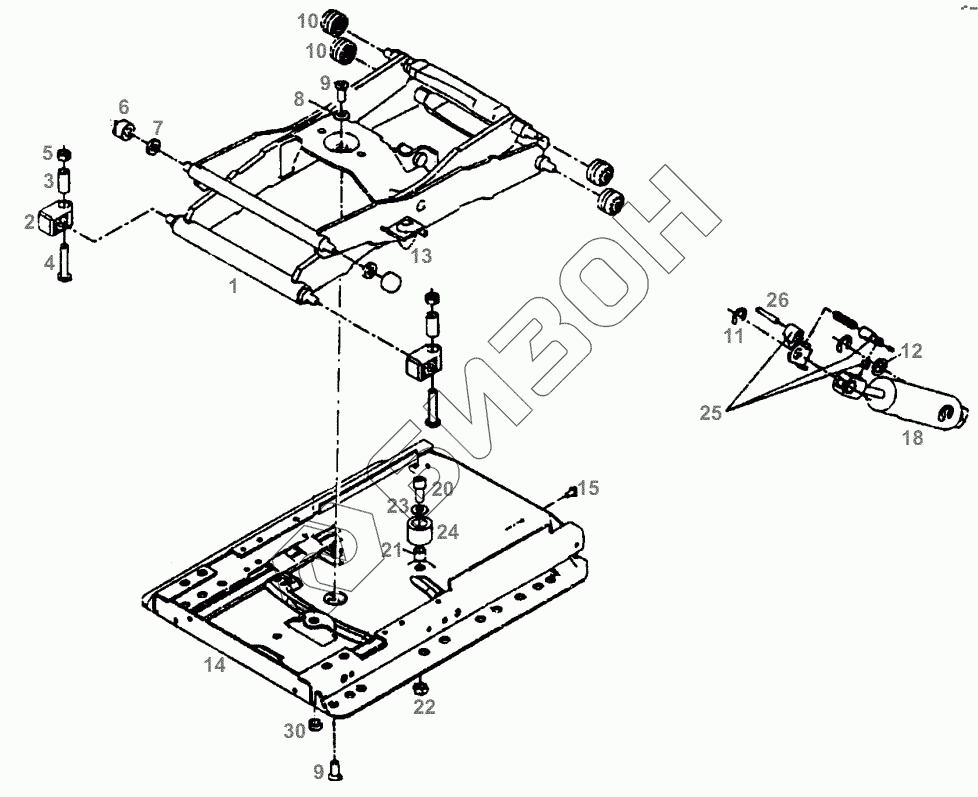

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. SEAT SPRING ASSY
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
18
20
21
22
23
24
25
26
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F716501030770 | ARM |
Загрузка ...
|
|
| 2 | F312500030160 | SUPPORT |
Загрузка ...
|
|
| 3 | F198500030620 | PIPE |
Загрузка ...
|
|
| 4 | F312500030170 | BOLT |
Загрузка ...
|
|
| 5 | X434102401000 | LOCKING NUT |
Загрузка ...
|
|
| 6 | F916501030140 | ROLLER |
Загрузка ...
|
|
| 7 | F312500030150 | FELT RING |
Загрузка ...
|
|
| 8 | X450906300000 | DISC |
Загрузка ...
|
|
| 9 | F312500030110 | C'SUNK SCREW |
Загрузка ...
|
|
| 10 | F916501030150 | ROLLER |
Загрузка ...
|
|
| 11 | X523304446000 | LOCKING WASHER |
Загрузка ...
|
|
| 12 | X450908708000 | DISC |
Загрузка ...
|
|
| 13 | F158500030010 | RUBBER BUFFER |
Загрузка ...
|
|
| 14 | F716501030650 | SEAT SPRING ASSY |
Загрузка ...
|
|
| 15 | F312500030530 | HEXAGON SCREW |
Загрузка ...
|
|
| 18 | F930500030170 | SHOCK ABSORBER |
Загрузка ...
|
|
| 20 | X485007301000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 21 | F524500033050 | BUSH |
Загрузка ...
|
|
| 22 | X434102401000 | LOCKING NUT |
Загрузка ...
|
|
| 23 | X450906300000 | DISC |
Загрузка ...
|
|
| 24 | F524500033060 | BUFFER |
Загрузка ...
|
|
| 25 | F716501030700 | BRACKET |
Загрузка ...
|
|
| 26 | F716501030710 | BOWDEN CABLE |
Загрузка ...
|
|
| 30 | X434102401000 | LOCKING NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
