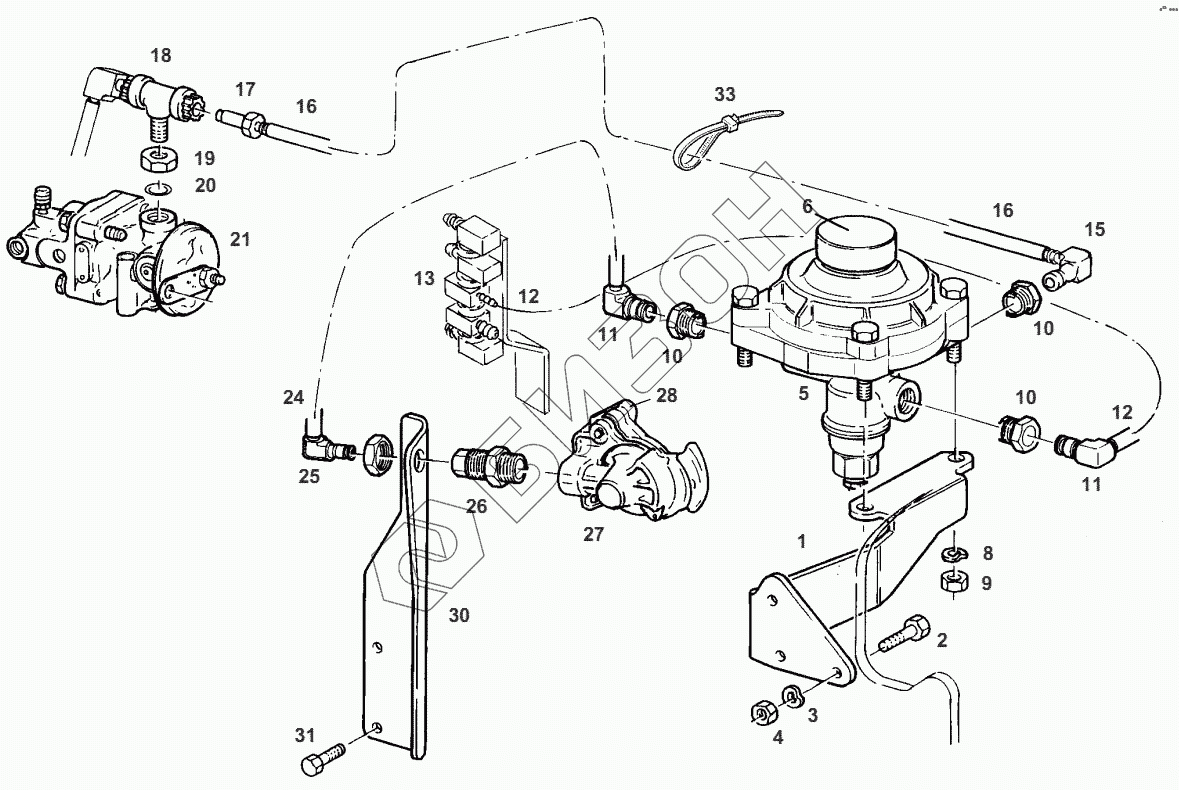

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. AIR BRAKE SINGLE
1
2
3
4
5
5
6
8
9
10
10
10
11
11
12
12
15
16
16
17
18
19
20
24
25
26
27
28
30
31
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 514880100020 | SUPPORT |
Загрузка ...
|
|
| 2 | Х487528241000 | HEXAGON SCREW |
Загрузка ...
|
|
| 3 | Х521403947000 | SPRING WASHER |
Загрузка ...
|
|
| 4 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 5 | F385880020060 | TRAILER VALVE |
Загрузка ...
|
|
| 5 | F250882020130 | REPAIR KIT |
Загрузка ...
|
|
| 6 | F385880020100 | PROTECTING CAP |
Загрузка ...
|
|
| 8 | Х521404447000 | SPRING WASHER |
Загрузка ...
|
|
| 9 | Х428202839000 | HEXAGON NUT |
Загрузка ...
|
|
| 10 | Х596332100000 | MOUNTING PIECE |
Загрузка ...
|
|
| 11 | Х596307900000 | ANGLE HOSE UNION |
Загрузка ...
|
|
| 12 | Х334055000940 | PIPE |
Загрузка ...
|
|
| 15 | Х596307700000 | ANGLE HOSE UNION |
Загрузка ...
|
|
| 16 | Х334020000940 | PIPE |
Загрузка ...
|
|
| 17 | Х596301900000 | HYDR. PLUG SOCKET |
Загрузка ...
|
|
| 18 | Х596316400000 | T-FITTING |
Загрузка ...
|
|
| 19 | Х596311400000 | SEALING NUT |
Загрузка ...
|
|
| 20 | Х548839101000 | O-RING |
Загрузка ...
|
|
| 24 | Х334055000940 | PIPE |
Загрузка ...
|
|
| 25 | Х596307100000 | ANGLE HOSE UNION |
Загрузка ...
|
|
| 26 | Х596324400000 | BULKHEAD UNION |
Загрузка ...
|
|
| 27 | F250880020110 | COUPLER HEAD |
Загрузка ...
|
|
| 28 | F278880020170 | DUST COVER |
Загрузка ...
|
|
| 30 | 312880100010 | SUPPORT |
Загрузка ...
|
|
| 31 | Х487528305000 | HEXAGON SCREW |
Загрузка ...
|
|
| 33 | Х668981022000 | CABLE TAPE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
