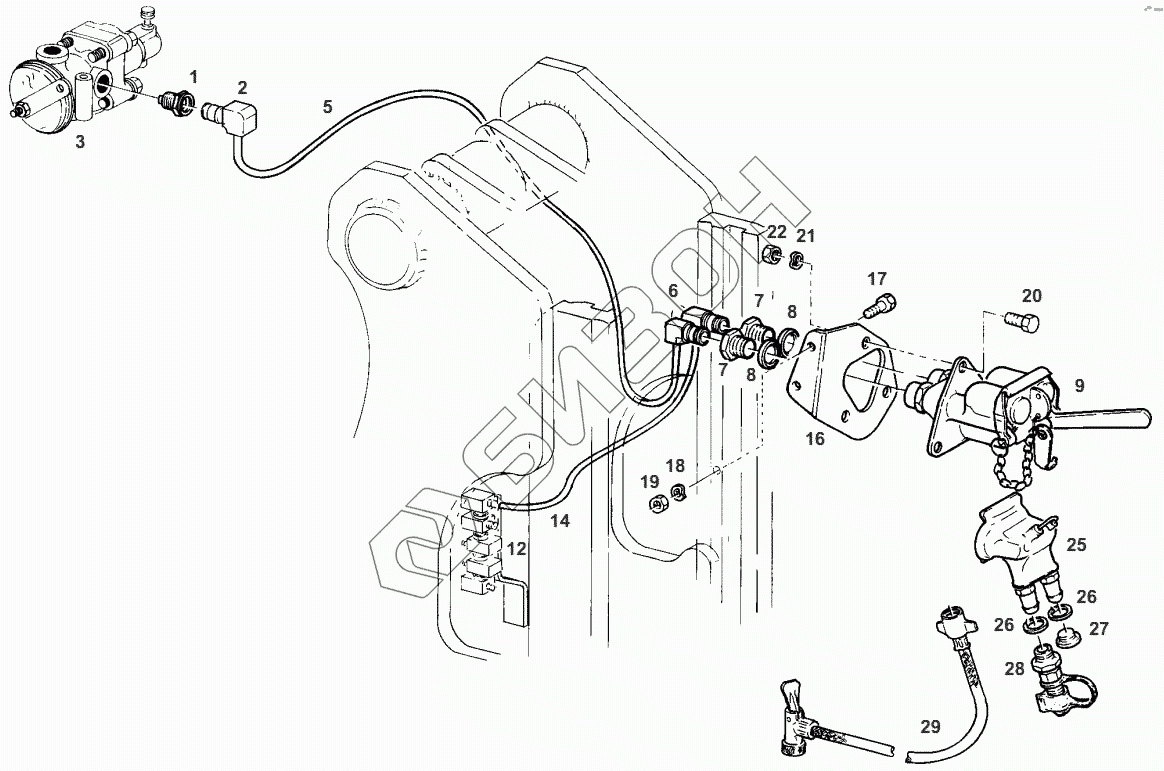

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. DOUBLE PIPE BRAKE
1
2
5
5
6
7
7
8
8
9
14
14
16
17
18
19
20
21
22
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Х596331900000 | MOUNTING PIECE |
Загрузка ...
|
|
| 2 | Х596307100000 | ANGLE HOSE UNION |
Загрузка ...
|
|
| 5 | Х334055000960 | PIPE |
Загрузка ...
|
|
| 5 | Х334055000960 | PIPE |
Загрузка ...
|
|
| 6 | Х596307900000 | ANGLE HOSE UNION |
Загрузка ...
|
|
| 7 | Х596332100000 | MOUNTING PIECE |
Загрузка ...
|
|
| 8 | Х542542200000 | SEALING EDGE RING |
Загрузка ...
|
|
| 9 | Х800128002000 | COUPLER HEAD |
Загрузка ...
|
|
| 14 | Х334055000940 | PIPE |
Загрузка ...
|
|
| 14 | Х334055000940 | PIPE |
Загрузка ...
|
|
| 16 | 524881121020 | SUPPORT |
Загрузка ...
|
|
| 17 | Х487528241000 | HEXAGON SCREW |
Загрузка ...
|
|
| 18 | Х521403947000 | SPRING WASHER |
Загрузка ...
|
|
| 19 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 20 | Х487531541000 | HEXAGON SCREW |
Загрузка ...
|
|
| 21 | Х521404447000 | SPRING WASHER |
Загрузка ...
|
|
| 22 | Х428202839000 | HEXAGON NUT |
Загрузка ...
|
|
| 25 | Х800128001000 | COUPLER HEAD |
Загрузка ...
|
|
| 26 | Х540004678000 | SEALING RING |
Загрузка ...
|
|
| 27 | Х483801200000 | LOCK SCREW |
Загрузка ...
|
|
| 28 | G716880120010 | TEST ADAPTER |
Загрузка ...
|
|
| 29 | Н385882040010 | INFLATION HOSE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
