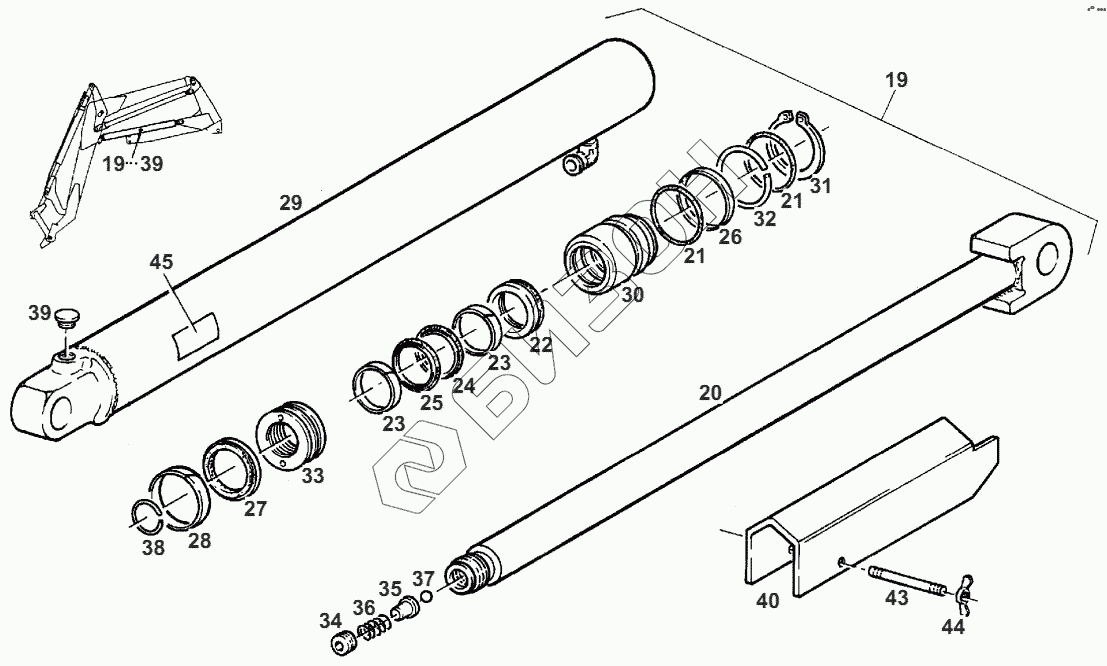

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. LIFT CYLINDER
19
19
19
20
21
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
43
44
45
45
45
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 19 | G001990011040 | SEAL KIT HYDR. ZYL. |
Загрузка ...
|
|
| 19 | G199893901011 | D.A. HYDR. CYLINDER |
Загрузка ...
|
|
| 20 | F524893060010 | PISTON ROD |
Загрузка ...
|
|
| 21 | X548936466000 | O-RING |
Загрузка ...
|
|
| 22 | X547580200000 | GASKET |
Загрузка ...
|
|
| 23 | X560241500000 | GUIDE RING |
Загрузка ...
|
|
| 24 | X547530501000 | GASKET |
Загрузка ...
|
|
| 25 | X547530500000 | GASKET |
Загрузка ...
|
|
| 26 | X566307301000 | SUPPORTING RING |
Загрузка ...
|
|
| 27 | X547550100000 | GASKET |
Загрузка ...
|
|
| 28 | X560249001000 | GUIDE RING |
Загрузка ...
|
|
| 29 | H199893901150 | CYLINDER LINER |
Загрузка ...
|
|
| 30 | 199893901150 | BRACKET BUSHING |
Загрузка ...
|
|
| 31 | X530006346000 | CIRCLIP |
Загрузка ...
|
|
| 32 | 210301120430 | SNAP RING |
Загрузка ...
|
|
| 33 | 199893901160 | PISTON |
Загрузка ...
|
|
| 34 | F524893060040 | THREADED PIECE |
Загрузка ...
|
|
| 35 | F524893060050 | BOLT |
Загрузка ...
|
|
| 36 | 178893530210 | PRESSURE SPRING |
Загрузка ...
|
|
| 37 | X624204700000 | BALL |
Загрузка ...
|
|
| 38 | X533210646000 | SNAP RING |
Загрузка ...
|
|
| 39 | X499513595000 | LOCKING PLUG |
Загрузка ...
|
|
| 40 | G524893060020 | FUSE |
Загрузка ...
|
|
| 43 | X489129001000 | THREADED PIN |
Загрузка ...
|
|
| 44 | X423202436000 | WING NUT |
Загрузка ...
|
|
| 45 | 178892903420 | WARNING PLATE |
Загрузка ...
|
|
| 45 | 178892903440 | WARNING PLATE |
Загрузка ...
|
|
| 45 | 178892903470 | WARNING PLATE |
Загрузка ...
|
|
| 45 | 178892903450 | WARNING PLATE |
Загрузка ...
|
|
| 45 | 178892903430 | WARNING PLATE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
