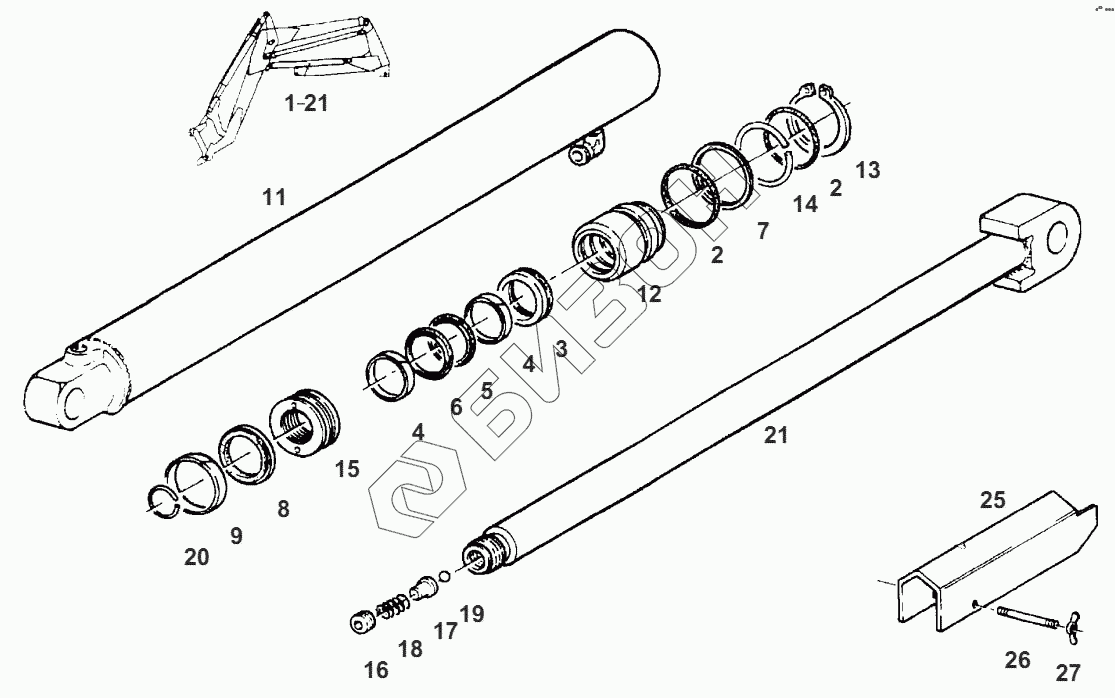

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. LIFT CYLINDER
1
1
2
2
3
4
4
5
6
7
8
9
12
13
14
15
16
17
18
19
20
21
21
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G001990011260 | SEAL KIT HYDR. ZYL. |
Загрузка ...
|
|
| 1 | G524893060010 | D.A. HYDR. CYLINDER |
Загрузка ...
|
|
| 2 | X548945415000 | O-RING |
Загрузка ...
|
|
| 3 | X547580200000 | GASKET |
Загрузка ...
|
|
| 4 | X560241500000 | GUIDE RING |
Загрузка ...
|
|
| 5 | X547530502000 | GASKET |
Загрузка ...
|
|
| 6 | X547530500000 | GASKET |
Загрузка ...
|
|
| 7 | X566307900000 | SUPPORTING RING |
Загрузка ...
|
|
| 8 | X547500000000 | GASKET |
Загрузка ...
|
|
| 9 | X560250000000 | GUIDE RING |
Загрузка ...
|
|
| 12 | F524893060020 | BRACKET BUSHING |
Загрузка ...
|
|
| 13 | X530006846000 | CIRCLIP |
Загрузка ...
|
|
| 14 | F524893060070 | SNAP RING |
Загрузка ...
|
|
| 15 | F524893060030 | PISTON |
Загрузка ...
|
|
| 16 | F524893060040 | THREADED PIECE |
Загрузка ...
|
|
| 17 | F524893060050 | BOLT |
Загрузка ...
|
|
| 18 | F524893060060 | PRESSURE SPRING |
Загрузка ...
|
|
| 19 | X624204700000 | BALL |
Загрузка ...
|
|
| 20 | X533210646000 | SNAP RING |
Загрузка ...
|
|
| 21 | F524893060010 | PISTON ROD |
Загрузка ...
|
|
| 25 | G524893060020 | FUSE |
Загрузка ...
|
|
| 26 | X489129001000 | THREADED PIN |
Загрузка ...
|
|
| 27 | X423202436000 | WING NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
