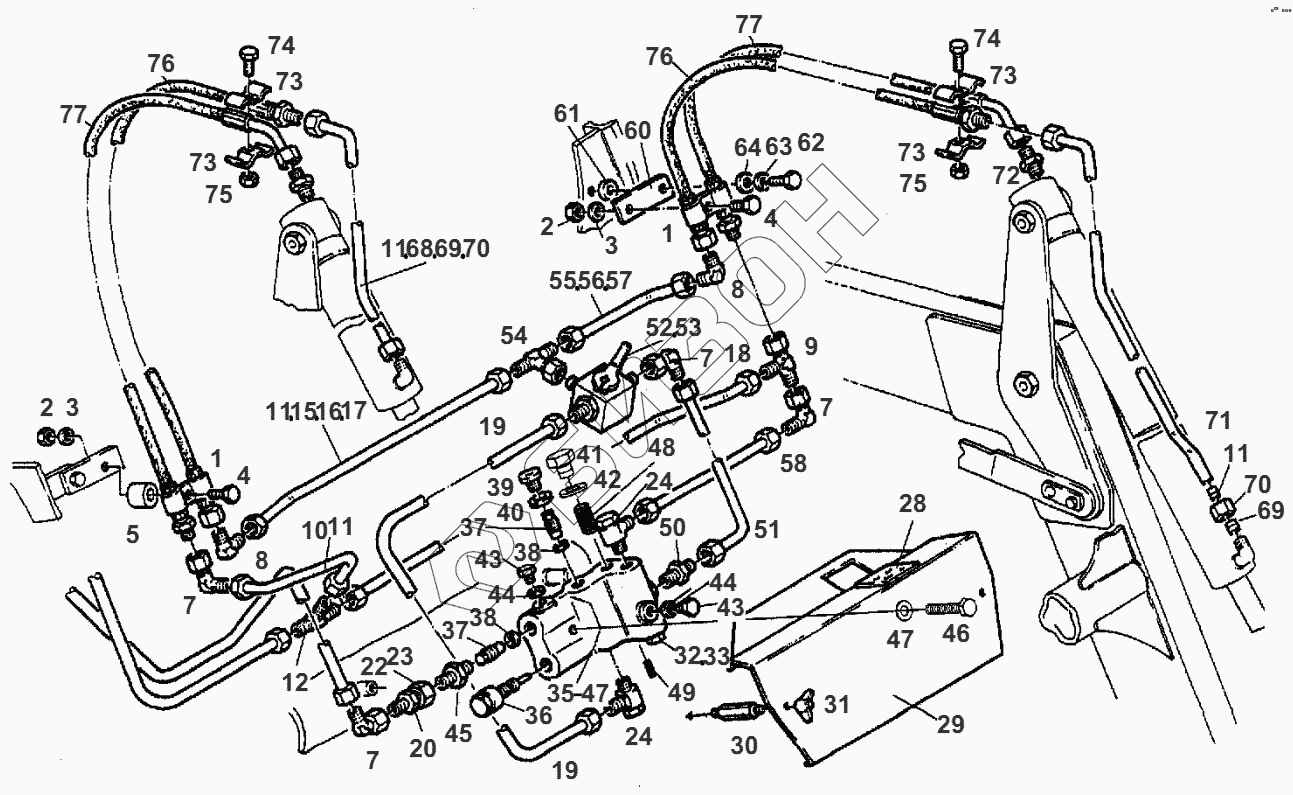

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. PIPING PARALLELOGR.3
1
1
2
2
3
3
4
4
5
7
7
7
7
8
8
9
10
11
11
11
11
12
15
16
17
18
19
19
20
22
23
24
24
28
29
30
31
31
32
33
35
36
37
37
38
38
39
40
41
42
43
43
44
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
60
61
62
63
64
68
69
69
70
70
71
72
73
73
73
73
74
74
75
75
76
76
77
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 178950010260 | COLLAR |
Загрузка ...
|
|
| 2 | X434102240000 | HEXAGON NUT |
Загрузка ...
|
|
| 3 | X454305108000 | DISC |
Загрузка ...
|
|
| 4 | X487521241000 | HEXAGON SCREW |
Загрузка ...
|
|
| 5 | 258890050010 | SPACER TUBE |
Загрузка ...
|
|
| 7 | X584316900000 | UNION |
Загрузка ...
|
|
| 8 | X592216200000 | SOCKET |
Загрузка ...
|
|
| 9 | X584416200000 | FITTING |
Загрузка ...
|
|
| 10 | H175890510100 | PRESSURE PIPE |
Загрузка ...
|
|
| 11 | 207950010100 | REINFORCING SLEEVE |
Загрузка ...
|
|
| 12 | X592716200000 | T-SOCKET |
Загрузка ...
|
|
| 15 | 170892510030 | PRESSURE PIPE |
Загрузка ...
|
|
| 16 | X592016202000 | CUTTING RING |
Загрузка ...
|
|
| 17 | X596516239000 | GLAND NUT |
Загрузка ...
|
|
| 18 | H175890510130 | PRESSURE PIPE |
Загрузка ...
|
|
| 19 | H175890510140 | PRESSURE PIPE |
Загрузка ...
|
|
| 20 | X585827900000 | REDUCING PIECE |
Загрузка ...
|
|
| 22 | X592016402000 | CUTTING RING |
Загрузка ...
|
|
| 23 | X596516439000 | GLAND NUT |
Загрузка ...
|
|
| 24 | X584102700000 | SWIVELLING FITTING |
Загрузка ...
|
|
| 28 | 198950130200 | INSTRUCTION PLATE |
Загрузка ...
|
|
| 29 | 175890510010 | COVER SHEET |
Загрузка ...
|
|
| 30 | 175890510020 | SPREADER |
Загрузка ...
|
|
| 31 | X423202436000 | WING NUT |
Загрузка ...
|
|
| 31 | X472027701000 | WING SCREW |
Загрузка ...
|
|
| 32 | X494204800000 | LOCK SCREW |
Загрузка ...
|
|
| 33 | X540005478000 | SEALING RING |
Загрузка ...
|
|
| 35 | G175890510021 | VALVE UNIT |
Загрузка ...
|
|
| 36 | G175890510070 | PRESS. RELIEF VALVE |
Загрузка ...
|
|
| 37 | G175890510050 | CHECK VALVE |
Загрузка ...
|
|
| 38 | X540004678000 | SEALING RING |
Загрузка ...
|
|
| 39 | X483802800000 | LOCK SCREW |
Загрузка ...
|
|
| 40 | X540007478000 | SEALING RING |
Загрузка ...
|
|
| 41 | 175890510360 | LOCK SCREW |
Загрузка ...
|
|
| 42 | X540008278000 | SEALING RING |
Загрузка ...
|
|
| 43 | X494203400000 | LOCK SCREW |
Загрузка ...
|
|
| 44 | X540003278000 | SEALING RING |
Загрузка ...
|
|
| 45 | X592502300000 | THREADED SOCKET |
Загрузка ...
|
|
| 46 | X486528541000 | HEXAGON SCREW |
Загрузка ...
|
|
| 47 | X450006308000 | DISC |
Загрузка ...
|
|
| 48 | X699318000000 | PRESSURE SPRING |
Загрузка ...
|
|
| 49 | X699305500000 | PRESSURE SPRING |
Загрузка ...
|
|
| 50 | X592502700000 | THREADED SOCKET |
Загрузка ...
|
|
| 51 | H175890510150 | PRESSURE PIPE |
Загрузка ...
|
|
| 52 | X597908001000 | WAY BALL VALVE |
Загрузка ...
|
|
| 53 | X598020300000 | COCK SPANNER |
Загрузка ...
|
|
| 54 | X581616201000 | T-SCREWED UNION |
Загрузка ...
|
|
| 55 | 170892510060 | PRESSURE PIPE |
Загрузка ...
|
|
| 56 | X592016202000 | CUTTING RING |
Загрузка ...
|
|
| 57 | X596516239000 | GLAND NUT |
Загрузка ...
|
|
| 58 | H175890510160 | PRESSURE PIPE |
Загрузка ...
|
|
| 60 | 170892510220 | SHACKLE |
Загрузка ...
|
|
| 61 | 281100200080 | SPACER TUBE |
Загрузка ...
|
|
| 62 | X487527741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 63 | X520803901000 | SPRING RING |
Загрузка ...
|
|
| 64 | X454306308000 | DISC |
Загрузка ...
|
|
| 68 | 247890510020 | PRESSURE PIPE |
Загрузка ...
|
|
| 69 | X592016202000 | CUTTING RING |
Загрузка ...
|
|
| 70 | X596516239000 | GLAND NUT |
Загрузка ...
|
|
| 71 | 247890510010 | PRESSURE PIPE |
Загрузка ...
|
|
| 72 | X592501200000 | THREADED SOCKET |
Загрузка ...
|
|
| 73 | 178950010260 | COLLAR |
Загрузка ...
|
|
| 74 | X487521141000 | HEXAGON SCREW |
Загрузка ...
|
|
| 75 | X434102240000 | HEXAGON NUT |
Загрузка ...
|
|
| 76 | X591608600000 | PRESSURE HOSE |
Загрузка ...
|
|
| 77 | X591686500000 | PRESSURE HOSE |
Загрузка ...
|
