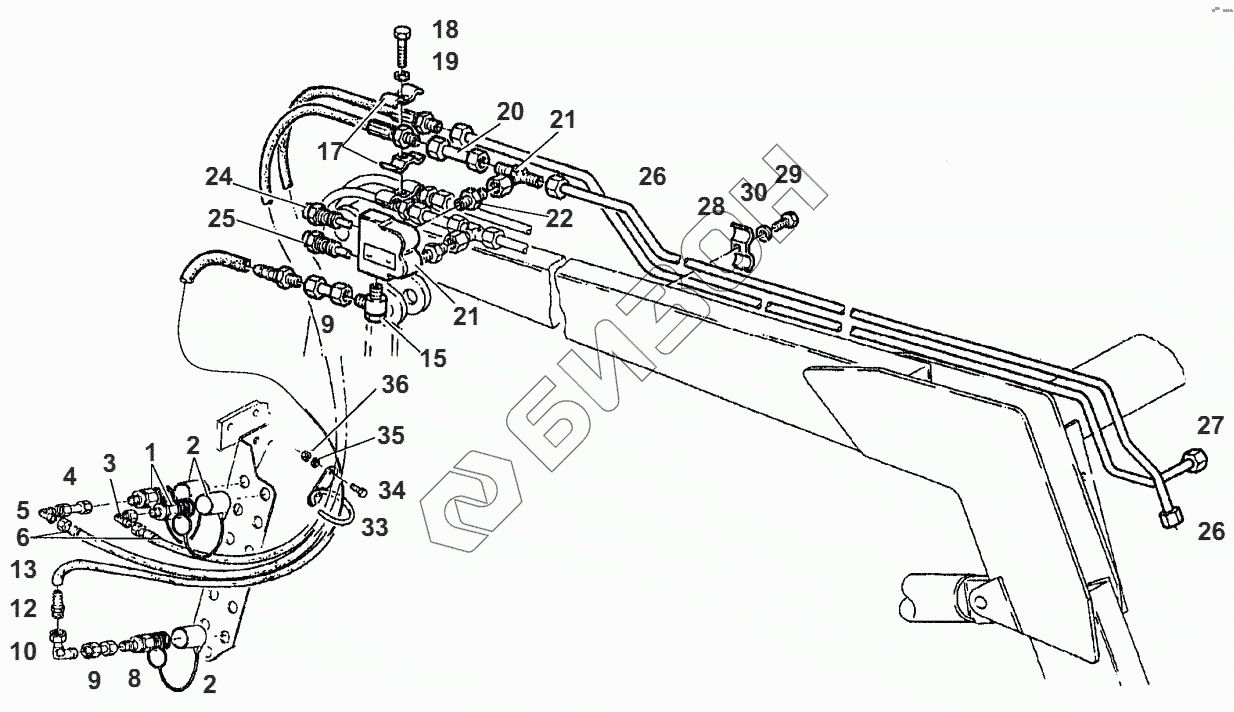

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. PIPING PARALLELOGR.3
1
1
2
2
3
4
5
5
6
8
8
9
9
10
12
13
15
17
18
19
20
21
21
22
24
25
26
26
27
28
29
30
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G309920030011 | COUPLING SLEEVE |
Загрузка ...
|
|
| 1 | F380922030011 | SET OF GASKETS |
Загрузка ...
|
|
| 2 | 175890902010 | DUST GUARD CAP |
Загрузка ...
|
|
| 3 | X584316900000 | UNION |
Загрузка ...
|
|
| 4 | H175890510190 | PRESSURE PIPE |
Загрузка ...
|
|
| 5 | X592216200000 | SOCKET |
Загрузка ...
|
|
| 5 | X584316900000 | UNION |
Загрузка ...
|
|
| 6 | X591608700000 | PRESSURE HOSE |
Загрузка ...
|
|
| 8 | G380922030011 | COUPLING SLEEVE |
Загрузка ...
|
|
| 8 | F380922030011 | SET OF GASKETS |
Загрузка ...
|
|
| 9 | H175890510210 | PRESSURE PIPE |
Загрузка ...
|
|
| 10 | X584316300000 | FITTING |
Загрузка ...
|
|
| 12 | 278600130030 | CONNECTING PIN |
Загрузка ...
|
|
| 13 | X604178400990 | HOSE |
Загрузка ...
|
|
| 15 | X584101300000 | SWIVELLING FITTING |
Загрузка ...
|
|
| 17 | 250600130090 | COLLAR |
Загрузка ...
|
|
| 18 | X487529041000 | HEXAGON SCREW |
Загрузка ...
|
|
| 19 | X520803901000 | SPRING RING |
Загрузка ...
|
|
| 20 | H175890510190 | PRESSURE PIPE |
Загрузка ...
|
|
| 21 | X581616200000 | FITTING |
Загрузка ...
|
|
| 22 | X592501200000 | THREADED SOCKET |
Загрузка ...
|
|
| 23 | G175890510010 | VALVE UNIT |
Загрузка ...
|
|
| 24 | G175890510070 | PRESS. RELIEF VALVE |
Загрузка ...
|
|
| 25 | G175890510040 | PRESS. RELIEF VALVE |
Загрузка ...
|
|
| 26 | H524893070100 | PRESSURE PIPE |
Загрузка ...
|
|
| 27 | H524893070110 | PRESSURE PIPE |
Загрузка ...
|
|
| 28 | 278951130280 | COLLAR |
Загрузка ...
|
|
| 29 | X487520805000 | HEXAGON SCREW |
Загрузка ...
|
|
| 30 | X520803001000 | SPRING RING |
Загрузка ...
|
|
| 33 | H524893081010 | HOSE SUPPORT |
Загрузка ...
|
|
| 34 | X487527941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 35 | X520803901000 | SPRING RING |
Загрузка ...
|
|
| 36 | X428202439000 | HEXAGON NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
