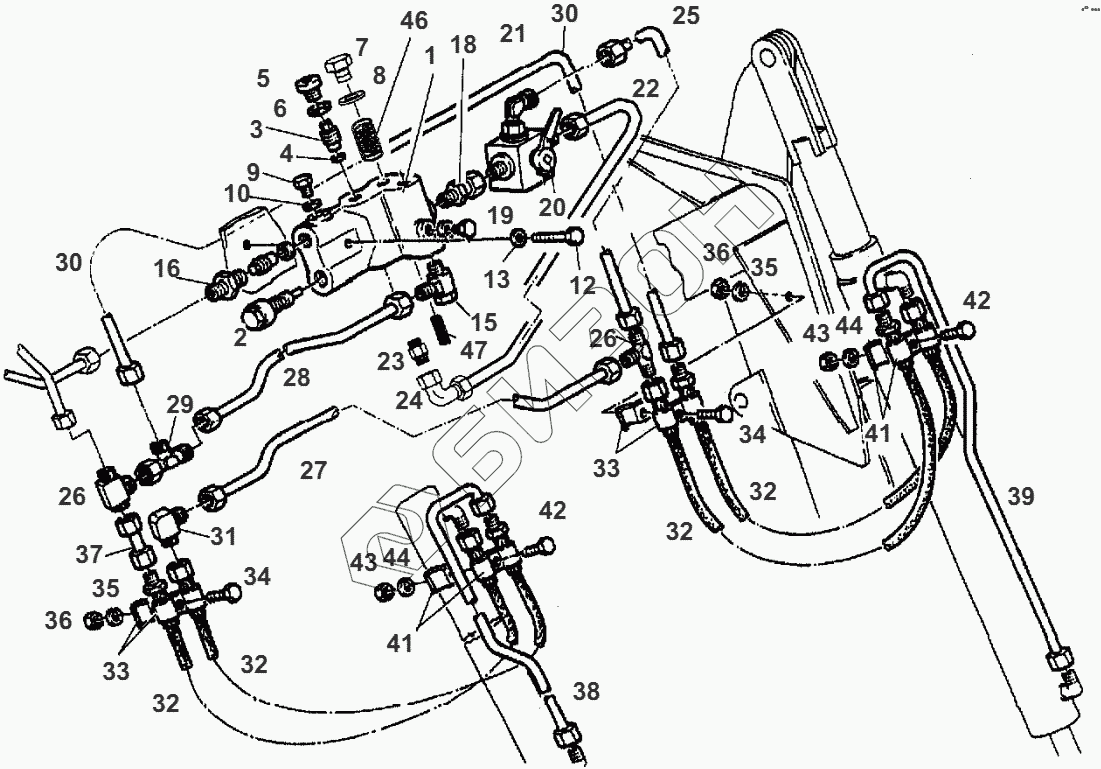

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. PIPING PARALLELOGR.3
1
2
3
4
5
6
6
7
8
8
9
10
12
13
15
16
18
19
20
21
22
23
24
25
26
26
27
28
29
30
30
31
32
32
32
32
33
33
34
34
35
35
36
36
37
38
39
41
41
42
42
43
43
44
44
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G175890510021 | VALVE UNIT |
Загрузка ...
|
|
| 2 | G175890510070 | PRESS. RELIEF VALVE |
Загрузка ...
|
|
| 3 | G175890510050 | CHECK VALVE |
Загрузка ...
|
|
| 4 | X540004678000 | SEALING RING |
Загрузка ...
|
|
| 5 | X483802800000 | LOCK SCREW |
Загрузка ...
|
|
| 6 | X540007478000 | SEALING RING |
Загрузка ...
|
|
| 6 | X566013400000 | USIT RING |
Загрузка ...
|
|
| 7 | 175890510360 | LOCK SCREW |
Загрузка ...
|
|
| 8 | X540008278000 | SEALING RING |
Загрузка ...
|
|
| 8 | X566014574000 | USIT RING |
Загрузка ...
|
|
| 9 | X494203400000 | LOCK SCREW |
Загрузка ...
|
|
| 10 | X540003278000 | SEALING RING |
Загрузка ...
|
|
| 12 | X486528541000 | HEXAGON SCREW |
Загрузка ...
|
|
| 13 | X450006308000 | DISC |
Загрузка ...
|
|
| 15 | X584102700000 | SWIVELLING FITTING |
Загрузка ...
|
|
| 16 | 524893070100 | THREADED SOCKET |
Загрузка ...
|
|
| 18 | X592302701000 | SCREWED SOCKET |
Загрузка ...
|
|
| 19 | X597908001000 | WAY BALL VALVE |
Загрузка ...
|
|
| 20 | X598020300000 | COCK SPANNER |
Загрузка ...
|
|
| 21 | X584316900000 | UNION |
Загрузка ...
|
|
| 22 | H524893070140 | PRESSURE PIPE |
Загрузка ...
|
|
| 23 | X592502700000 | THREADED SOCKET |
Загрузка ...
|
|
| 24 | H310301160030 | UNION |
Загрузка ...
|
|
| 25 | H524893070150 | PRESSURE PIPE |
Загрузка ...
|
|
| 26 | X592716200000 | T-SOCKET |
Загрузка ...
|
|
| 27 | H524893070160 | PRESSURE PIPE |
Загрузка ...
|
|
| 28 | H524893070130 | PRESSURE PIPE |
Загрузка ...
|
|
| 29 | X594427500000 | REDUCER FITTING |
Загрузка ...
|
|
| 30 | H524893070120 | PRESSURE PIPE |
Загрузка ...
|
|
| 31 | X592216200000 | SOCKET |
Загрузка ...
|
|
| 32 | X591608600000 | PRESSURE HOSE |
Загрузка ...
|
|
| 33 | 250600130090 | COLLAR |
Загрузка ...
|
|
| 34 | X487529041000 | HEXAGON SCREW |
Загрузка ...
|
|
| 35 | X520803901000 | SPRING RING |
Загрузка ...
|
|
| 36 | X428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 37 | H175890510190 | PRESSURE PIPE |
Загрузка ...
|
|
| 38 | H524893070200 | PRESSURE PIPE |
Загрузка ...
|
|
| 39 | H524893070210 | PRESSURE PIPE |
Загрузка ...
|
|
| 41 | 178950010260 | COLLAR |
Загрузка ...
|
|
| 42 | X487521141000 | HEXAGON SCREW |
Загрузка ...
|
|
| 43 | X428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 44 | X520803001000 | SPRING RING |
Загрузка ...
|
|
| 46 | X699318000000 | PRESSURE SPRING |
Загрузка ...
|
|
| 47 | X699305500000 | PRESSURE SPRING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
