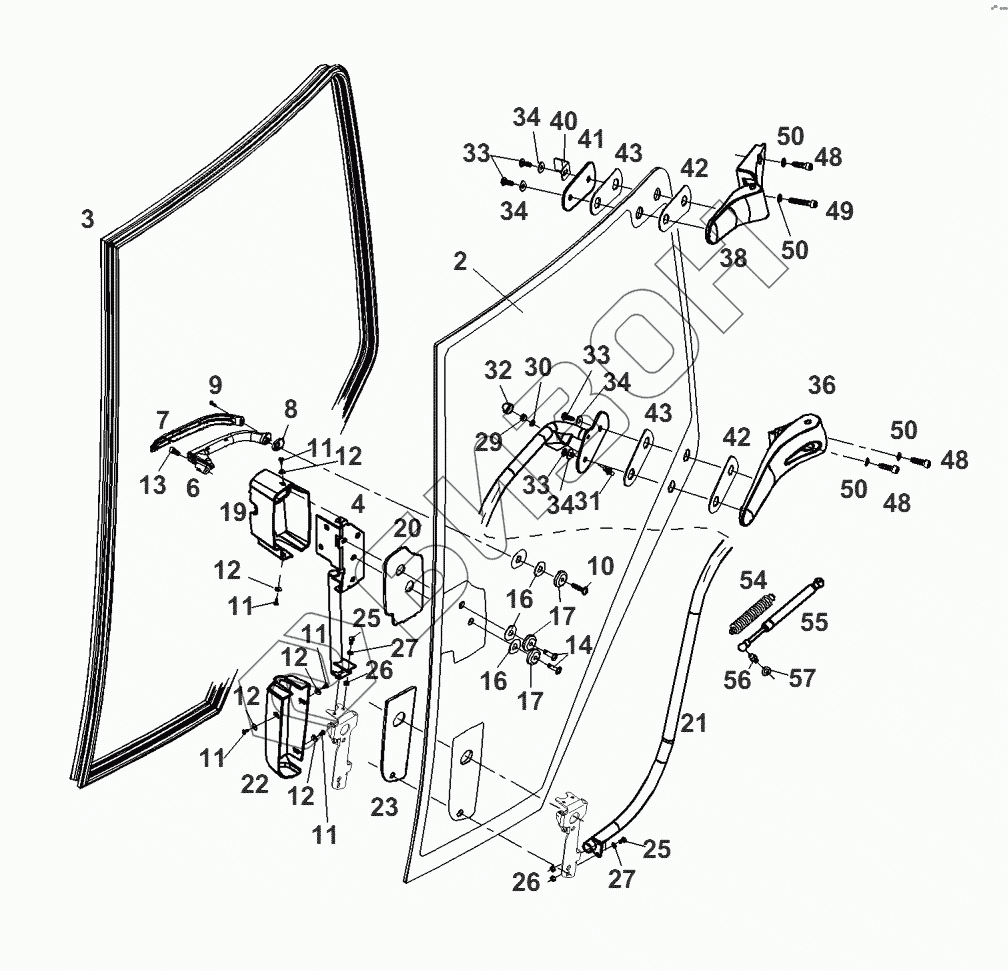

Графический каталог запасных частей к технике: AGCO Fendt-936 часть1. Кабина-дверь
G931.812.033.100
2
3
4
6
7
8
9
10
11
11
11
11
11
12
12
12
12
12
13
14
16
16
17
17
19
20
21
22
23
25
25
26
26
27
27
29
30
31
32
33
33
33
34
34
34
34
36
38
40
41
42
42
43
43
48
48
48
49
50
50
50
50
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| G931.812.033.100 | G931.812.033.100 | дверь |
Загрузка ...
|
|
| 2 | 931.812.033.040 | стекло двери |
Загрузка ...
|
|
| 3 | Н931.812.033.080 | уплотнение |
Загрузка ...
|
|
| 4 | Н931.812.033.090 | стойка |
Загрузка ...
|
|
| 6 | 931.812.033.210 | рычаг |
Загрузка ...
|
|
| 7 | 931.812.033.230 | обшивка |
Загрузка ...
|
|
| 8 | 931.812.033.260 | подложка |
Загрузка ...
|
|
| 9 | Х473.514.102.000 | винт |
Загрузка ...
|
|
| 10 | Х473.528.200.000 | болт сферический |
Загрузка ...
|
|
| 11 | Х493.812.100.000 | шуруп |
Загрузка ...
|
|
| 12 | Х454.303.909.000 | шайба |
Загрузка ...
|
|
| 13 | Х485.009.405.000 | болт цилиндрический |
Загрузка ...
|
|
| 14 | Х466.025.301.000 | болт сферический |
Загрузка ...
|
|
| 16 | 205.812.040.060 | шайба |
Загрузка ...
|
|
| 17 | 297.810.030.702 | шайба |
Загрузка ...
|
|
| 19 | 931.812.033.200 | кожух |
Загрузка ...
|
|
| 20 | 931.812.033.250 | подложка |
Загрузка ...
|
|
| 21 | Н931.812.031.072 | ручка двери |
Загрузка ...
|
|
| 22 | 931.812.031.210 | обшивка |
Загрузка ...
|
|
| 23 | 931.812.031.220 | подложка |
Загрузка ...
|
|
| 25 | Х495.921.901.000 | болт сферический |
Загрузка ...
|
|
| 26 | Х428.202.239.000 | гайка |
Загрузка ...
|
|
| 27 | Х520.803.001.000 | кольцо пружинное |
Загрузка ...
|
|
| 29 | Х428.202.439.000 | гайка |
Загрузка ...
|
|
| 30 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 31 | Х504.827.000.000 | цапфа сферическая |
Загрузка ...
|
|
| 32 | Х499.718.800.000 | колпак защитный |
Загрузка ...
|
|
| 33 | Х473.627.800.000 | болт сферический |
Загрузка ...
|
|
| 34 | Х454.306.300.000 | шайба |
Загрузка ...
|
|
| 36 | G931.812.031.020 | шарнир |
Загрузка ...
|
|
| 38 | G931.812.032.030 | шарнир |
Загрузка ...
|
|
| 40 | 931.812.031.190 | угол |
Загрузка ...
|
|
| 41 | 931.812.031.500 | плата |
Загрузка ...
|
|
| 42 | 117.810.030.040 | подложка |
Загрузка ...
|
|
| 43 | 117.810.030.240 | подложка |
Загрузка ...
|
|
| 48 | 931.812.031.270 | болт цилиндрический |
Загрузка ...
|
|
| 49 | 931.812.031.280 | болт цилиндрический |
Загрузка ...
|
|
| 50 | Х450.907.508.000 | шайба |
Загрузка ...
|
|
| 54 | 117.810.030.101 | кожух гофрированный |
Загрузка ...
|
|
| 55 | Н931.812.032.200 | амортизатор газовый |
Загрузка ...
|
|
| 56 | Х504.827.000.000 | цапфа сферическая |
Загрузка ...
|
|
| 57 | Х521.403.947.000 | шайба упругая |
Загрузка ...
|
