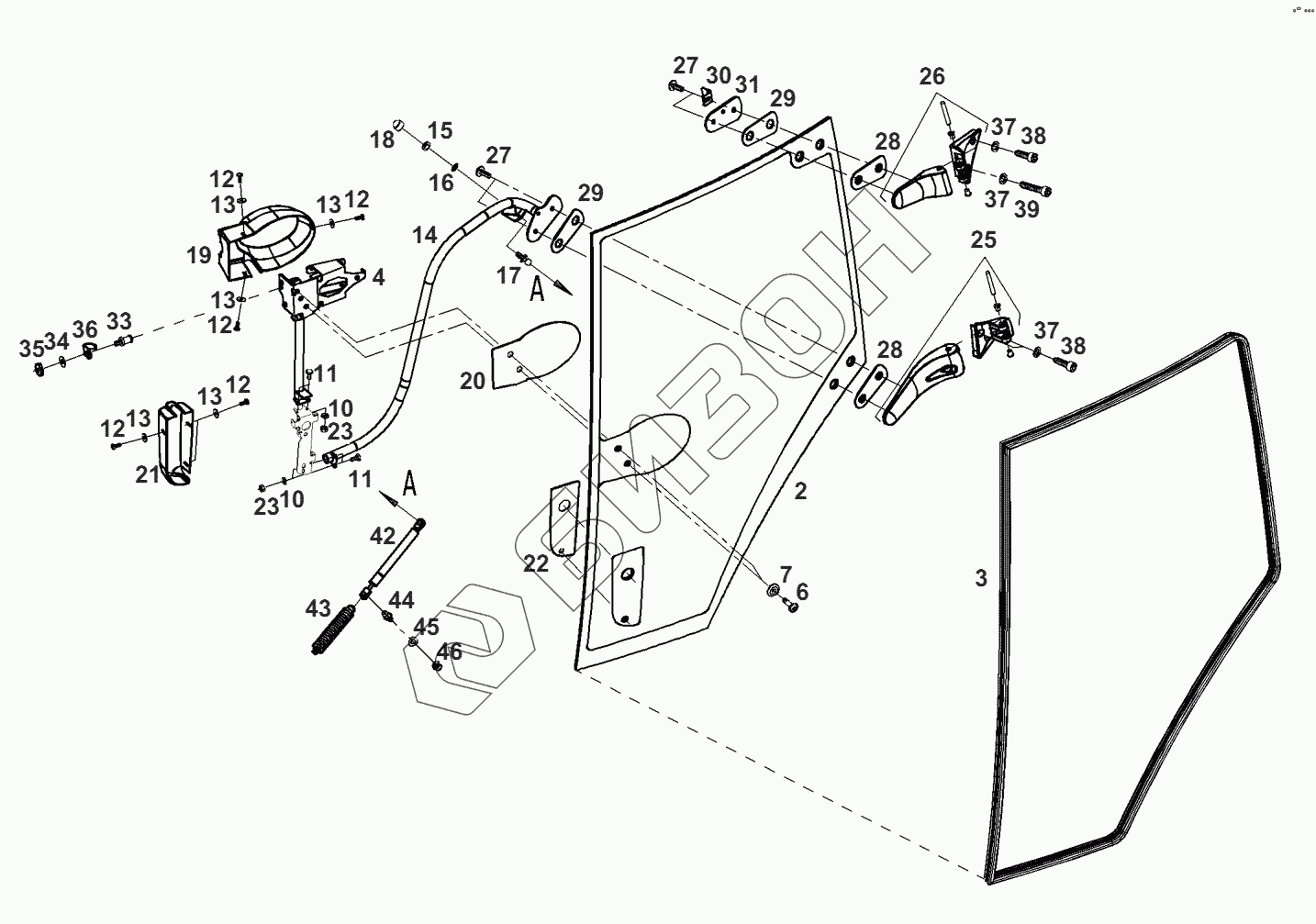

Графический каталог запасных частей к технике: AGCO Fendt-936 часть1. Кабина-дверь
G931.812.032.100
2
2
3
4
6
7
10
10
11
11
12
12
12
12
12
13
13
13
13
13
14
15
16
17
18
19
20
21
22
23
23
25
26
27
27
28
28
29
29
30
31
33
34
35
36
37
37
37
38
38
39
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| G931.812.032.100 | G931.812.032.100 | дверь |
Загрузка ...
|
|
| 2 | 931.812.031.040 | стекло двери |
Загрузка ...
|
|
| 2 | 931.812.032.040 | стекло двери |
Загрузка ...
|
|
| 3 | Н931.812.031.080 | уплотнение |
Загрузка ...
|
|
| 4 | Н931.812.031.091 | плита опорная |
Загрузка ...
|
|
| 6 | Х466.025.301.000 | болт сферический |
Загрузка ...
|
|
| 7 | 205.812.901.011 | шайба |
Загрузка ...
|
|
| 10 | Х450.005.108.000 | шайба |
Загрузка ...
|
|
| 11 | Х495.921.901.000 | болт сферический |
Загрузка ...
|
|
| 12 | Х493.812.105.000 | шуруп |
Загрузка ...
|
|
| 13 | Х454.303.308.000 | шайба |
Загрузка ...
|
|
| 14 | Н931.812.031.072 | ручка двери |
Загрузка ...
|
|
| 15 | Х428.202.439.000 | гайка |
Загрузка ...
|
|
| 16 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 17 | Х504.827.000.000 | цапфа сферическая |
Загрузка ...
|
|
| 18 | Х499.719.300.000 | колпак защитный |
Загрузка ...
|
|
| 19 | 931.812.031.200 | кожух |
Загрузка ...
|
|
| 20 | 931.812.031.250 | подложка |
Загрузка ...
|
|
| 21 | 931.812.031.210 | обшивка |
Загрузка ...
|
|
| 22 | 931.812.031.220 | подложка |
Загрузка ...
|
|
| 23 | Х428.202.239.000 | гайка |
Загрузка ...
|
|
| 25 | G931.812.031.020 | шарнир |
Загрузка ...
|
|
| 26 | G931.812.032.030 | шарнир |
Загрузка ...
|
|
| 27 | Х473.627.800.000 | болт сферический |
Загрузка ...
|
|
| 28 | 117.810.030.040 | подложка |
Загрузка ...
|
|
| 29 | 117.810.030.240 | подложка |
Загрузка ...
|
|
| 30 | 931.812.031.190 | угол |
Загрузка ...
|
|
| 31 | 931.812.031.500 | плата |
Загрузка ...
|
|
| 33 | 117.810.030.080 | палец запорный |
Загрузка ...
|
|
| 34 | F281.505.210.030 | шина |
Загрузка ...
|
|
| 35 | 198.810.030.010 | гайка |
Загрузка ...
|
|
| 36 | 117.810.030.220 | скоба защитная |
Загрузка ...
|
|
| 37 | Х450.907.508.000 | шайба |
Загрузка ...
|
|
| 38 | 931.812.031.270 | болт цилиндрический |
Загрузка ...
|
|
| 39 | 931.812.031.280 | болт цилиндрический |
Загрузка ...
|
|
| 42 | Н931.812.032.200 | амортизатор газовый |
Загрузка ...
|
|
| 43 | 117.810.030.101 | кожух гофрированный |
Загрузка ...
|
|
| 44 | Х504.827.000.000 | цапфа сферическая |
Загрузка ...
|
|
| 45 | Х521.403.947.000 | шайба упругая |
Загрузка ...
|
|
| 46 | Х434.102.440.000 | гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
