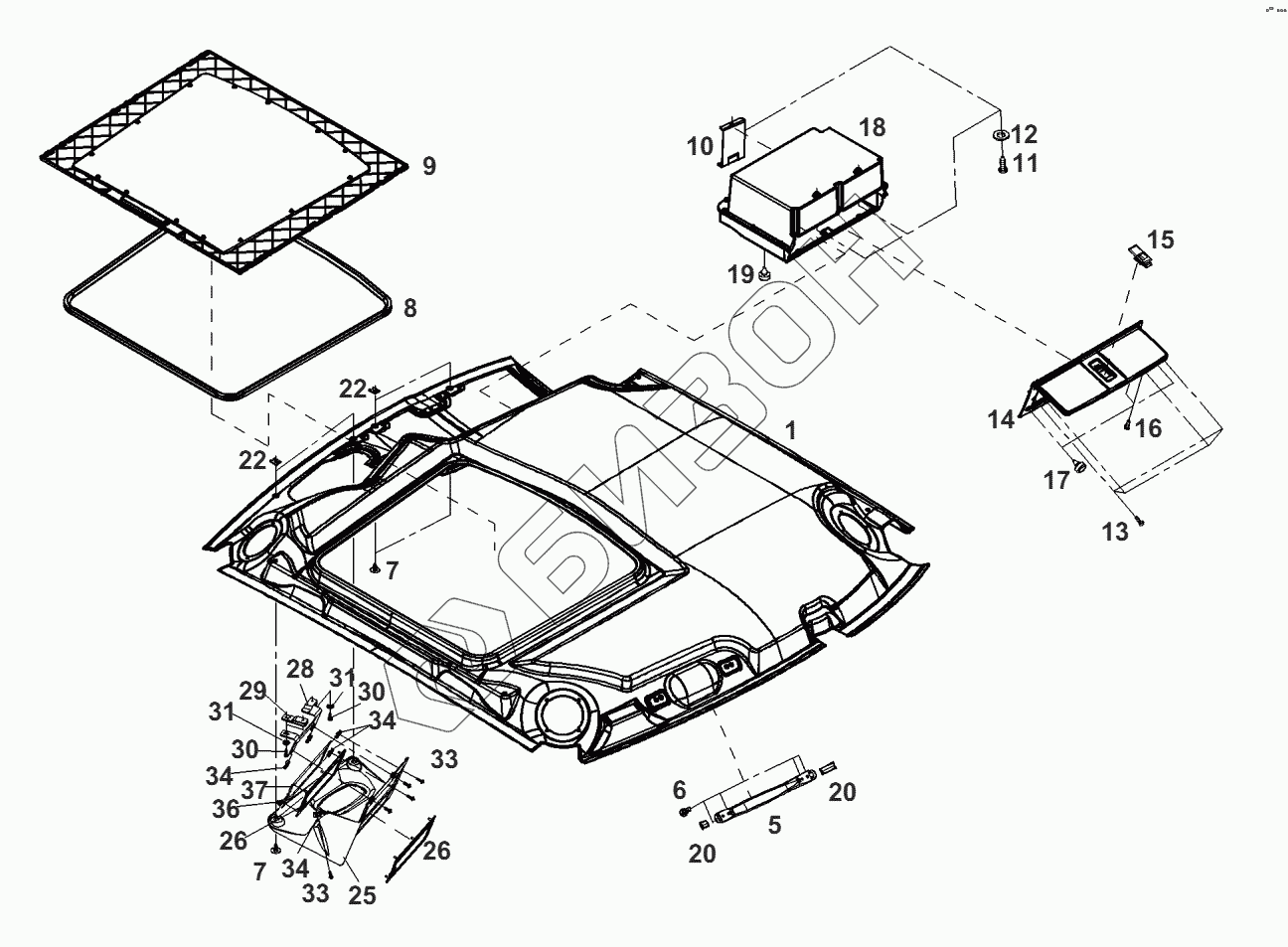

Графический каталог запасных частей к технике: AGCO Fendt-936 часть1. Кабина-облицовка
1
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
22
22
25
25
26
26
28
29
30
30
31
31
33
33
34
34
34
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 931.812.080.080 | обшивка крыши |
Загрузка ...
|
|
| 5 | 210.812.010.010 | стопора ручка |
Загрузка ...
|
|
| 6 | Х490.620.200.000 | винт |
Загрузка ...
|
|
| 7 | 931.812.080.051 | шуруп пластмассовый |
Загрузка ...
|
|
| 8 | Х304.319.000.970 | профиль кромки |
Загрузка ...
|
|
| 9 | Н931.812.080.011 | крыша |
Загрузка ...
|
|
| 10 | 931.812.080.170 | скоба |
Загрузка ...
|
|
| 11 | Х473.520.600.000 | болт сферический |
Загрузка ...
|
|
| 12 | Х450.005.108.000 | шайба |
Загрузка ...
|
|
| 13 | Х473.512.000.000 | болт сферический |
Загрузка ...
|
|
| 14 | G931.812.080.111 | полка |
Загрузка ...
|
|
| 15 | 816.810.080.150 | замок |
Загрузка ...
|
|
| 16 | Х473.512.000.000 | болт сферический |
Загрузка ...
|
|
| 17 | 816.810.260.061 | заглушка |
Загрузка ...
|
|
| 18 | G931.812.080.100 | полка |
Загрузка ...
|
|
| 19 | 816.810.260.061 | заглушка |
Загрузка ...
|
|
| 20 | 210.812.010.020 | крышка |
Загрузка ...
|
|
| 22 | Х435.706.001.000 | гайка |
Загрузка ...
|
|
| 25 | 931.812.080.060 | диафрагма |
Загрузка ...
|
|
| 25 | 931.812.080.090 | диафрагма |
Загрузка ...
|
|
| 26 | 931.812.080.300 | крышка |
Загрузка ...
|
|
| 28 | Н931.812.080.070 | кронштейн |
Загрузка ...
|
|
| 29 | Н931.812.080.080 | кронштейн |
Загрузка ...
|
|
| 30 | Х493.812.305.000 | шуруп |
Загрузка ...
|
|
| 31 | Х454.303.908.000 | шайба |
Загрузка ...
|
|
| 33 | Х473.514.900.000 | винт |
Загрузка ...
|
|
| 34 | Х435.722.600.000 | гайка 4,8 |
Загрузка ...
|
|
| 36 | Х435.725.400.000 | гайка |
Загрузка ...
|
|
| 37 | 931.812.080.032 | панель |
Загрузка ...
|
