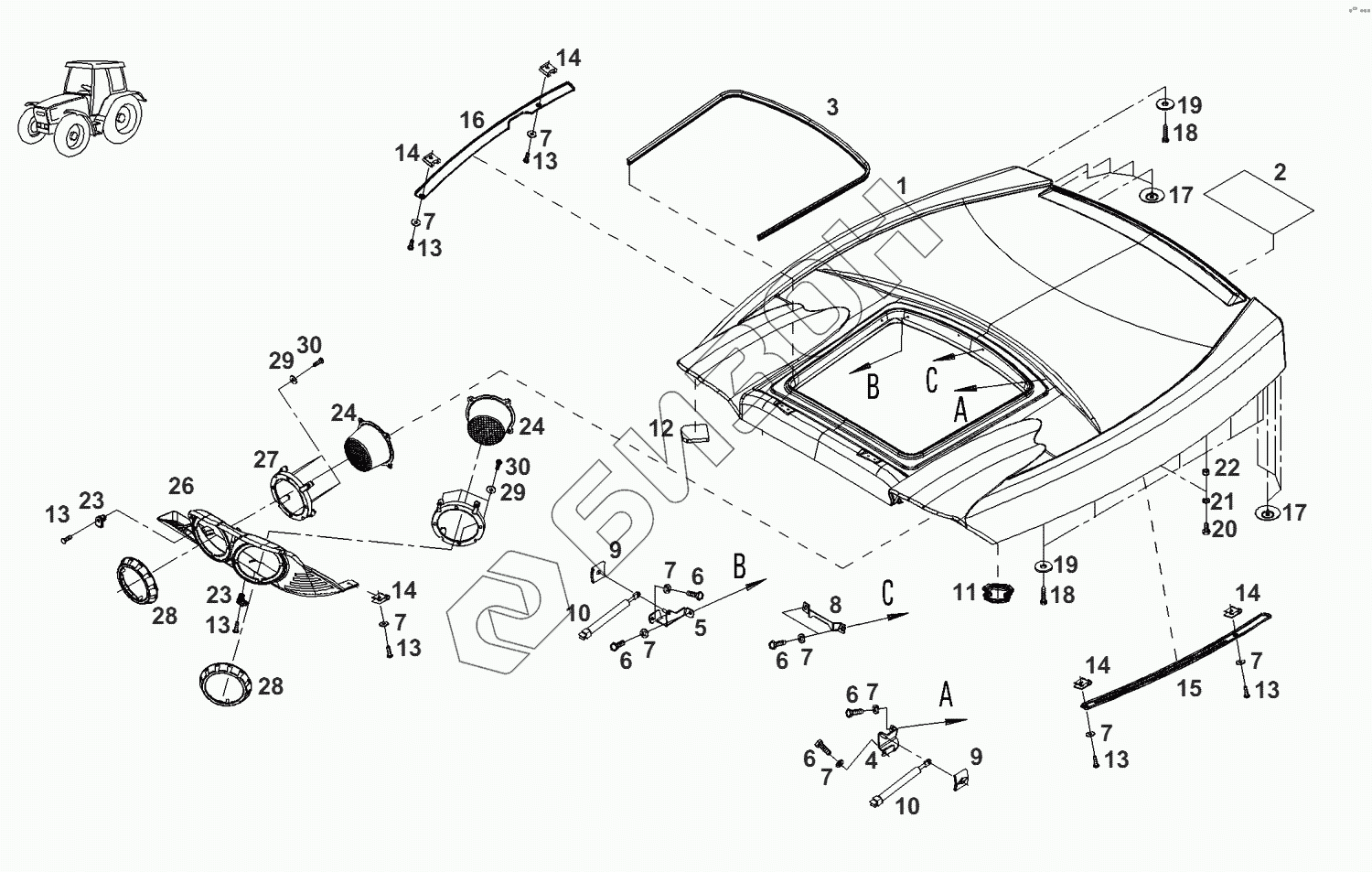

Графический каталог запасных частей к технике: AGCO Fendt-936 часть1. Кабина-крыша
1
3
4
5
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
8
9
9
10
10
11
12
13
13
13
13
13
13
13
14
14
14
14
14
15
16
17
17
18
18
19
19
20
21
22
23
23
24
24
26
26
27
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G931.812.020.023 | крыша |
Загрузка ...
|
|
| 3 | 931.812.020.290 | уплотнение |
Загрузка ...
|
|
| 4 | Н931.812.020.131 | кронштейн |
Загрузка ...
|
|
| 5 | Н931.812.020.141 | кронштейн |
Загрузка ...
|
|
| 6 | Х473.520.700.000 | винт шестигранный |
Загрузка ...
|
|
| 7 | Х450.005.108.000 | шайба |
Загрузка ...
|
|
| 8 | 931.812.020.212 | панель облицовачная |
Загрузка ...
|
|
| 9 | Х536.604.822.000 | клип двойной |
Загрузка ...
|
|
| 10 | Н816.810.020.100 | амортизатор газовый |
Загрузка ...
|
|
| 11 | 931.812.020.170 | уплотнение |
Загрузка ...
|
|
| 12 | 931.812.020.251 | уплотнение |
Загрузка ...
|
|
| 13 | Х473.514.100.000 | винт |
Загрузка ...
|
|
| 14 | Х435.721.901.000 | гайка |
Загрузка ...
|
|
| 15 | 931.812.020.160 | панель облицовки |
Загрузка ...
|
|
| 16 | 931.812.020.180 | панель облицовки |
Загрузка ...
|
|
| 17 | 931.812.020.220 | заглушка |
Загрузка ...
|
|
| 18 | Х473.515.700.000 | винт шестигранный |
Загрузка ...
|
|
| 19 | Х454.306.300.000 | шайба |
Загрузка ...
|
|
| 20 | Х495.919.901.000 | болт сферический |
Загрузка ...
|
|
| 21 | Х450.003.900.000 | шайба |
Загрузка ...
|
|
| 22 | Х434.102.040.000 | гайка |
Загрузка ...
|
|
| 23 | Х435.725.400.000 | гайка |
Загрузка ...
|
|
| 24 | 931.812.020.190 | вставка |
Загрузка ...
|
|
| 26 | Н931.812.020.110 | ободок фары |
Загрузка ...
|
|
| 26 | Н931.812.020.120 | ободок фары |
Загрузка ...
|
|
| 27 | 931.812.020.130 | балка |
Загрузка ...
|
|
| 28 | 931.812.020.101 | кольцо |
Загрузка ...
|
|
| 29 | Х454.303.308.000 | шайба |
Загрузка ...
|
|
| 30 | Х473.514.100.000 | винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
