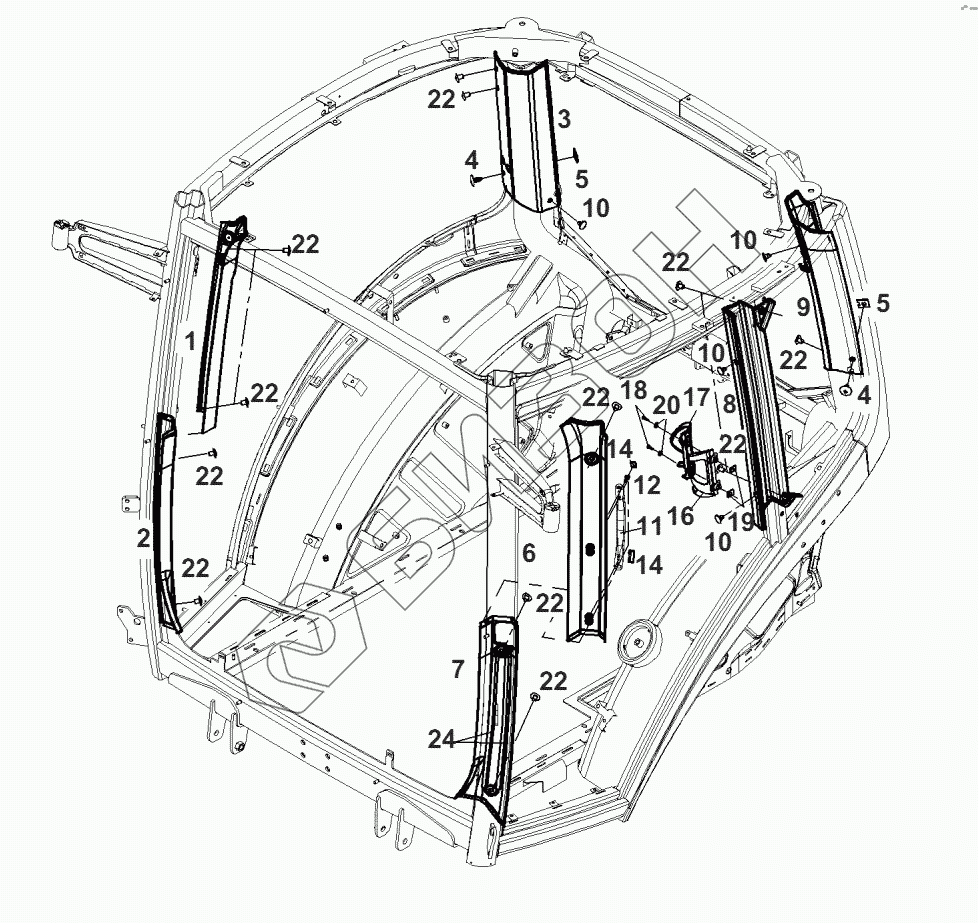

Графический каталог запасных частей к технике: AGCO Fendt-936 часть1. Кабина-обшивка стоек
1
2
3
4
4
5
5
6
7
8
8
9
10
10
10
10
11
12
14
14
16
17
18
19
20
22
22
22
22
22
22
22
22
22
22
22
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 931.812.240.020 | обшивка |
Загрузка ...
|
|
| 2 | 931.812.240.040 | обшивка |
Загрузка ...
|
|
| 3 | 931.812.240.080 | обшивка |
Загрузка ...
|
|
| 4 | 931.812.080.051 | шуруп пластмассовый |
Загрузка ...
|
|
| 5 | Х435.706.001.000 | гайка |
Загрузка ...
|
|
| 6 | 931.812.240.010 | обшивка |
Загрузка ...
|
|
| 7 | 931.812.240.030 | обшивка |
Загрузка ...
|
|
| 8 | 931.812.240.051 | обшивка |
Загрузка ...
|
|
| 8 | 931.812.240.060 | обшивка |
Загрузка ...
|
|
| 9 | 931.812.240.071 | обшивка |
Загрузка ...
|
|
| 10 | 931.812.240.100 | заклёпка |
Загрузка ...
|
|
| 11 | 210.812.010.010 | стопора ручка |
Загрузка ...
|
|
| 12 | Х490.620.200.000 | винт |
Загрузка ...
|
|
| 14 | 210.812.010.020 | крышка |
Загрузка ...
|
|
| 16 | 931.812.240.710 | кронштейн |
Загрузка ...
|
|
| 17 | 931.812.240.720 | кронштейн |
Загрузка ...
|
|
| 18 | Х473.515.000.000 | винт |
Загрузка ...
|
|
| 19 | Х435.722.500.000 | гайка |
Загрузка ...
|
|
| 20 | Х454.303.908.000 | шайба |
Загрузка ...
|
|
| 22 | 931.812.080.070 | шуруп пластмассовый |
Загрузка ...
|
|
| 24 | 205.500.010.090 | лента уплотнитнительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
