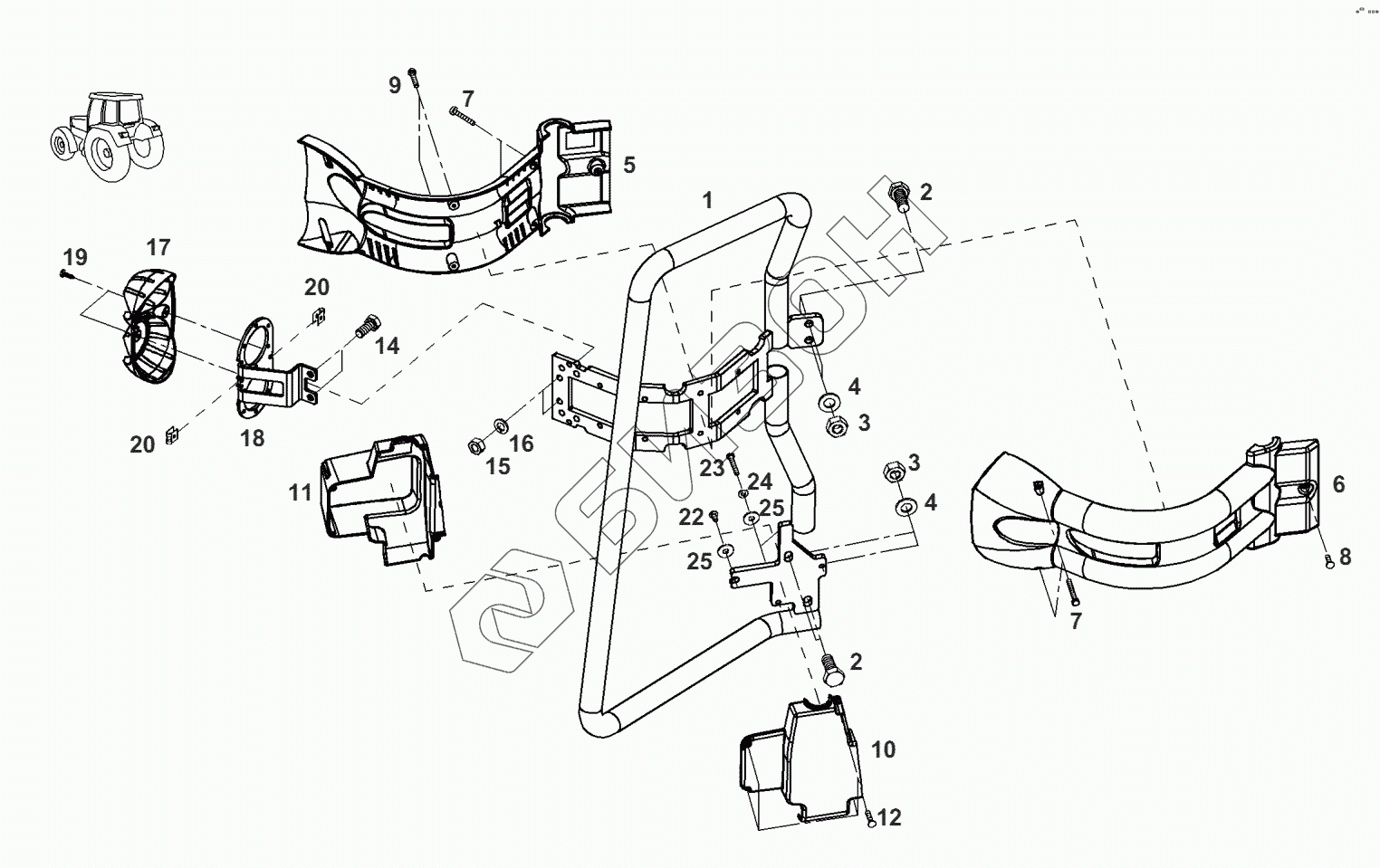

Графический каталог запасных частей к технике: AGCO Fendt-936 часть1. Кабина-поручень перил
1
1
2
2
3
3
4
4
5
6
7
7
8
9
10
11
12
14
15
16
17
18
19
20
20
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н931.502.171.311 | поручень перил |
Загрузка ...
|
|
| 1 | Н931.502.171.301 | поручень перил |
Загрузка ...
|
|
| 2 | Х487.531.541.000 | винт шестигранный |
Загрузка ...
|
|
| 3 | Х428.202.839.000 | гайка |
Загрузка ...
|
|
| 4 | Х450.007.508.000 | шайба |
Загрузка ...
|
|
| 5 | 931.502.170.800 | обшивка |
Загрузка ...
|
|
| 6 | 931.502.170.810 | обшивка |
Загрузка ...
|
|
| 7 | Х473.514.600.000 | болт сферический |
Загрузка ...
|
|
| 8 | Х473.514.100.000 | винт |
Загрузка ...
|
|
| 9 | Х473.514.400.000 | болт сферический |
Загрузка ...
|
|
| 10 | 931.502.171.830 | кожух |
Загрузка ...
|
|
| 11 | 931.502.170.840 | кожух |
Загрузка ...
|
|
| 12 | Х473.514.200.000 | винт |
Загрузка ...
|
|
| 14 | Х487.527.741.000 | винт шестигранный |
Загрузка ...
|
|
| 15 | Х428.202.439.000 | гайка |
Загрузка ...
|
|
| 16 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 17 | 931.502.170.821 | диафрагма |
Загрузка ...
|
|
| 18 | 931.502.170.850 | кронштейн указателя поворота |
Загрузка ...
|
|
| 19 | Х493.803.002.000 | шуруп |
Загрузка ...
|
|
| 20 | Х435.702.600.000 | гайка |
Загрузка ...
|
|
| 22 | Х473.513.700.000 | болт сферический |
Загрузка ...
|
|
| 23 | Х473.514.500.000 | болт сферический |
Загрузка ...
|
|
| 24 | Х450.003.308.000 | шайба |
Загрузка ...
|
|
| 25 | Х454.303.908.000 | шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
