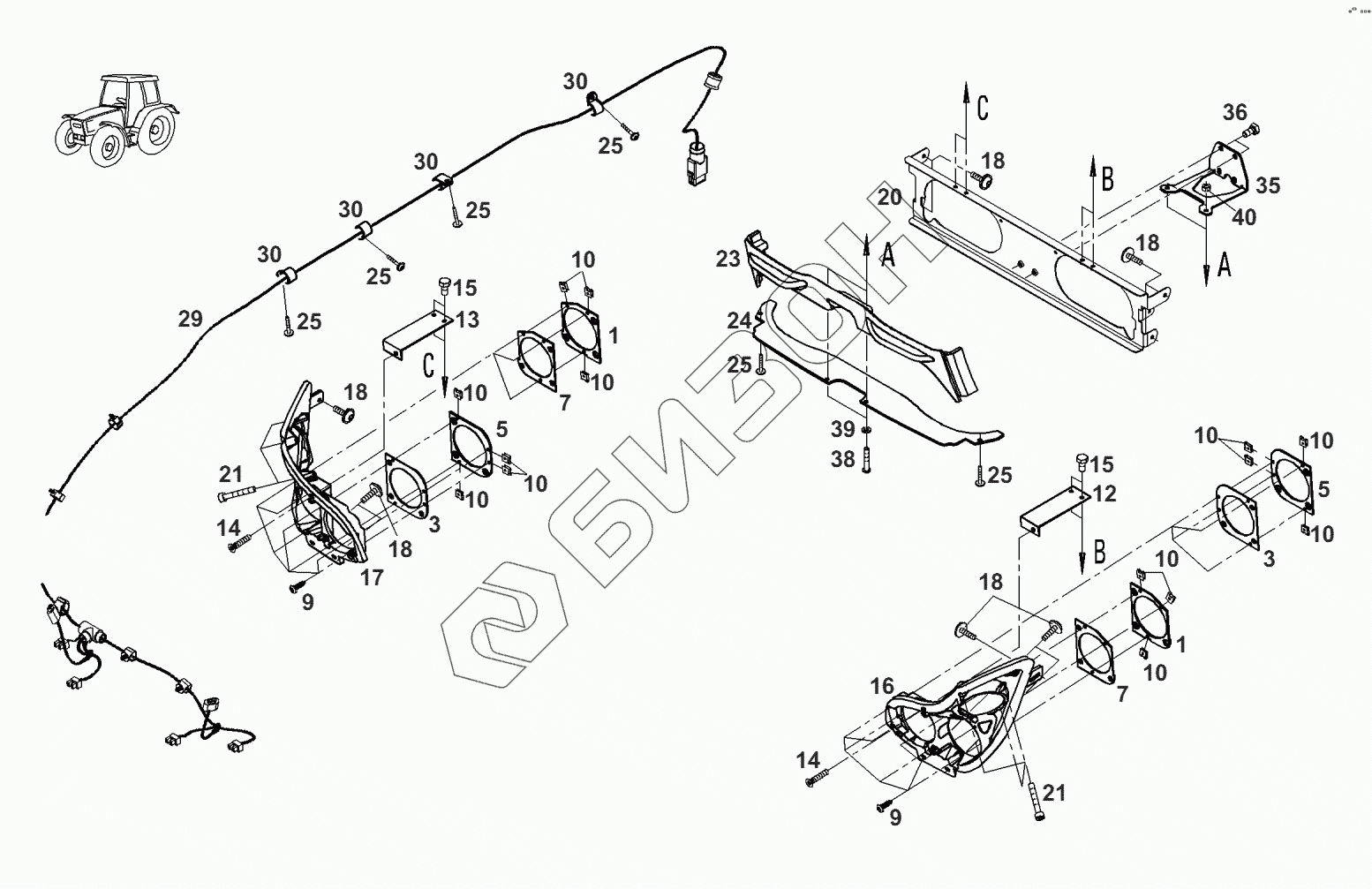

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Кузов-обшивка капота
1
1
3
3
5
5
7
7
9
9
10
10
10
10
10
10
10
10
10
10
12
13
14
14
15
15
16
17
18
18
18
18
18
20
21
21
23
24
25
25
25
25
25
25
29
30
30
30
30
35
36
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 931.502.021.040 | кронштейн |
Загрузка ...
|
|
| 3 | 931.502.020.860 | уплотнение |
Загрузка ...
|
|
| 5 | 931.502.021.050 | кронштейн |
Загрузка ...
|
|
| 7 | 931.502.020.870 | уплотнение |
Загрузка ...
|
|
| 9 | Х493.808.705.000 | шуруп |
Загрузка ...
|
|
| 10 | Х435.721.901.000 | гайка |
Загрузка ...
|
|
| 12 | 931.502.020.370 | угол |
Загрузка ...
|
|
| 13 | 931.502.020.390 | угол |
Загрузка ...
|
|
| 14 | F931.502.020.080 | шуруп |
Загрузка ...
|
|
| 15 | Х487.520.441.000 | винт шестигранный |
Загрузка ...
|
|
| 16 | 931.502.020.320 | кронштейн фонаря |
Загрузка ...
|
|
| 17 | 931.502.020.330 | кронштейн фонаря |
Загрузка ...
|
|
| 18 | F931.502.020.040 | винт |
Загрузка ...
|
|
| 20 | 931.502.021.350 | лонжерон |
Загрузка ...
|
|
| 21 | F931.502.020.110 | болт цилиндрический |
Загрузка ...
|
|
| 23 | 931.502.020.630 | заглушка передняя |
Загрузка ...
|
|
| 24 | 931.502.020.340 | кронштейн |
Загрузка ...
|
|
| 25 | F931.502.020.050 | винт |
Загрузка ...
|
|
| 29 | Н931.901.042.182 | жгут |
Загрузка ...
|
|
| 30 | 931.502.020.980 | хомут кабеля |
Загрузка ...
|
|
| 35 | 931.502.020.360 | уголок |
Загрузка ...
|
|
| 36 | Х487.526.841.000 | винт шестигранный |
Загрузка ...
|
|
| 38 | F931.502.020.060 | болт сферический |
Загрузка ...
|
|
| 39 | Х450.005.108.000 | шайба |
Загрузка ...
|
|
| 40 | Х434.102.240.000 | гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
