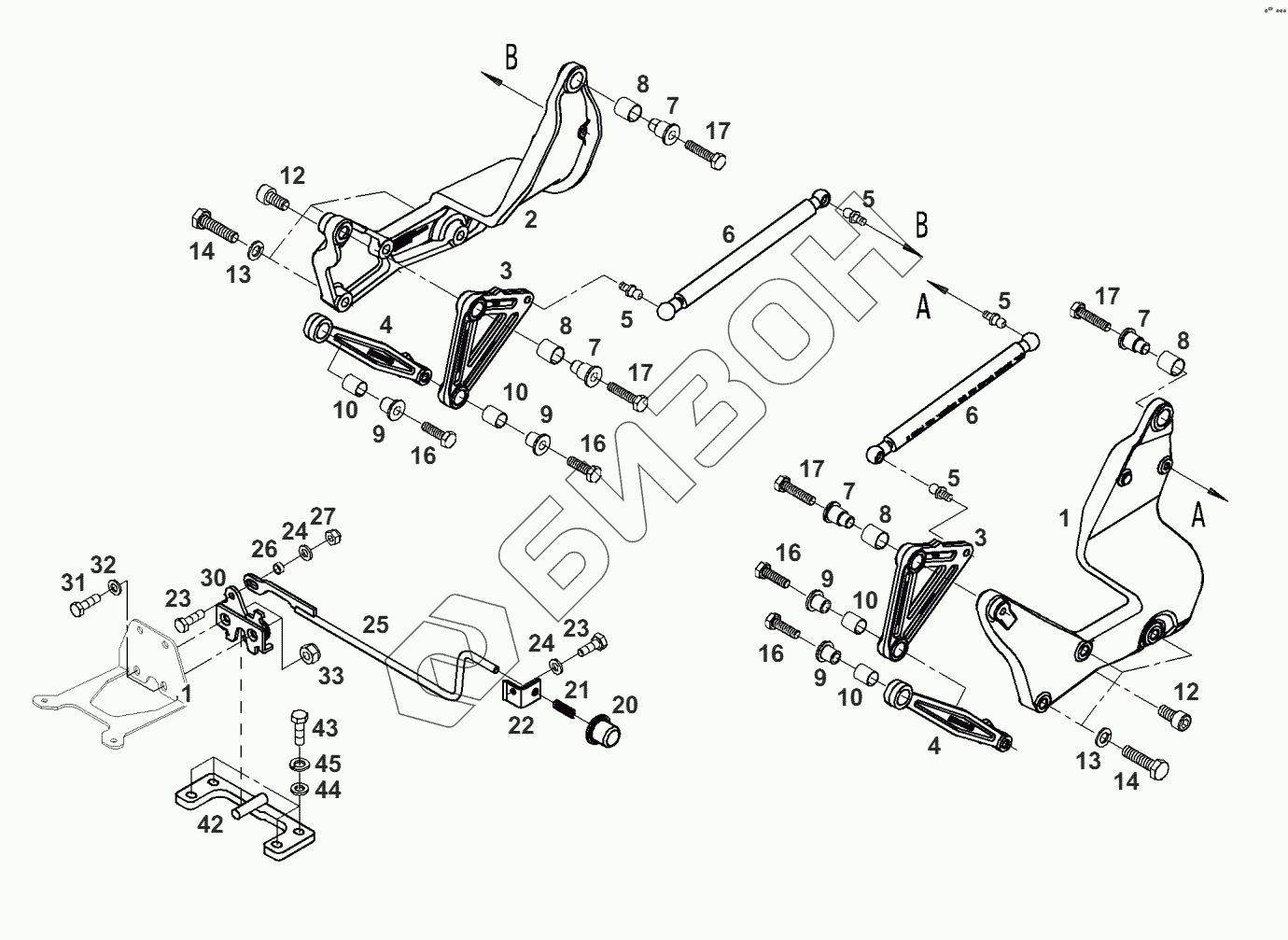

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Кузов-шарнир капота
1
1
2
3
3
4
4
5
5
5
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
12
12
13
13
14
14
16
16
16
16
17
17
17
17
20
21
22
23
23
24
24
25
26
27
30
31
32
33
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 931.502.020.440 | балка |
Загрузка ...
|
|
| 2 | 931.502.020.450 | балка |
Загрузка ...
|
|
| 3 | 931.502.020.460 | рычаг |
Загрузка ...
|
|
| 4 | 931.502.020.470 | рычаг |
Загрузка ...
|
|
| 5 | Х504.827.000.000 | цапфа сферическая |
Загрузка ...
|
|
| 6 | G931.502.020.501 | амортизатор газовый |
Загрузка ...
|
|
| 7 | 931.502.020.420 | втулка фасонная |
Загрузка ...
|
|
| 8 | Х605.026.800.000 | втулка подшипника |
Загрузка ...
|
|
| 9 | 931.502.020.430 | втулка фасонная |
Загрузка ...
|
|
| 10 | Х605.006.000.000 | втулка подшипника |
Загрузка ...
|
|
| 12 | Х485.012.941.000 | болт цилиндрический |
Загрузка ...
|
|
| 13 | Х520.804.401.000 | кольцо пружинное |
Загрузка ...
|
|
| 14 | Х487.531.941.000 | винт шестигранный |
Загрузка ...
|
|
| 16 | Х487.531.841.000 | винт шестигранный |
Загрузка ...
|
|
| 17 | Х487.532.041.000 | винт шестигранный |
Загрузка ...
|
|
| 20 | 931.502.021.560 | кнопка |
Загрузка ...
|
|
| 21 | 931.502.020.570 | пружина |
Загрузка ...
|
|
| 22 | 931.502.020.580 | угол |
Загрузка ...
|
|
| 23 | Х487.520.741.000 | винт шестигранный |
Загрузка ...
|
|
| 24 | Х450.005.108.000 | шайба |
Загрузка ...
|
|
| 25 | 931.502.021.090 | шток управления |
Загрузка ...
|
|
| 26 | 931.502.020.590 | распорная прокладка |
Загрузка ...
|
|
| 27 | Х434.102.240.000 | гайка |
Загрузка ...
|
|
| 30 | Н718.501.020.790 | замок |
Загрузка ...
|
|
| 31 | Х487.528.141.000 | винт шестигранный |
Загрузка ...
|
|
| 32 | Х450.006.308.000 | шайба |
Загрузка ...
|
|
| 33 | Х434.102.440.000 | гайка |
Загрузка ...
|
|
| 42 | Н931.502.020.190 | зопор |
Загрузка ...
|
|
| 43 | Х487.527.741.000 | винт шестигранный |
Загрузка ...
|
|
| 44 | Х450.006.308.000 | шайба |
Загрузка ...
|
|
| 45 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
