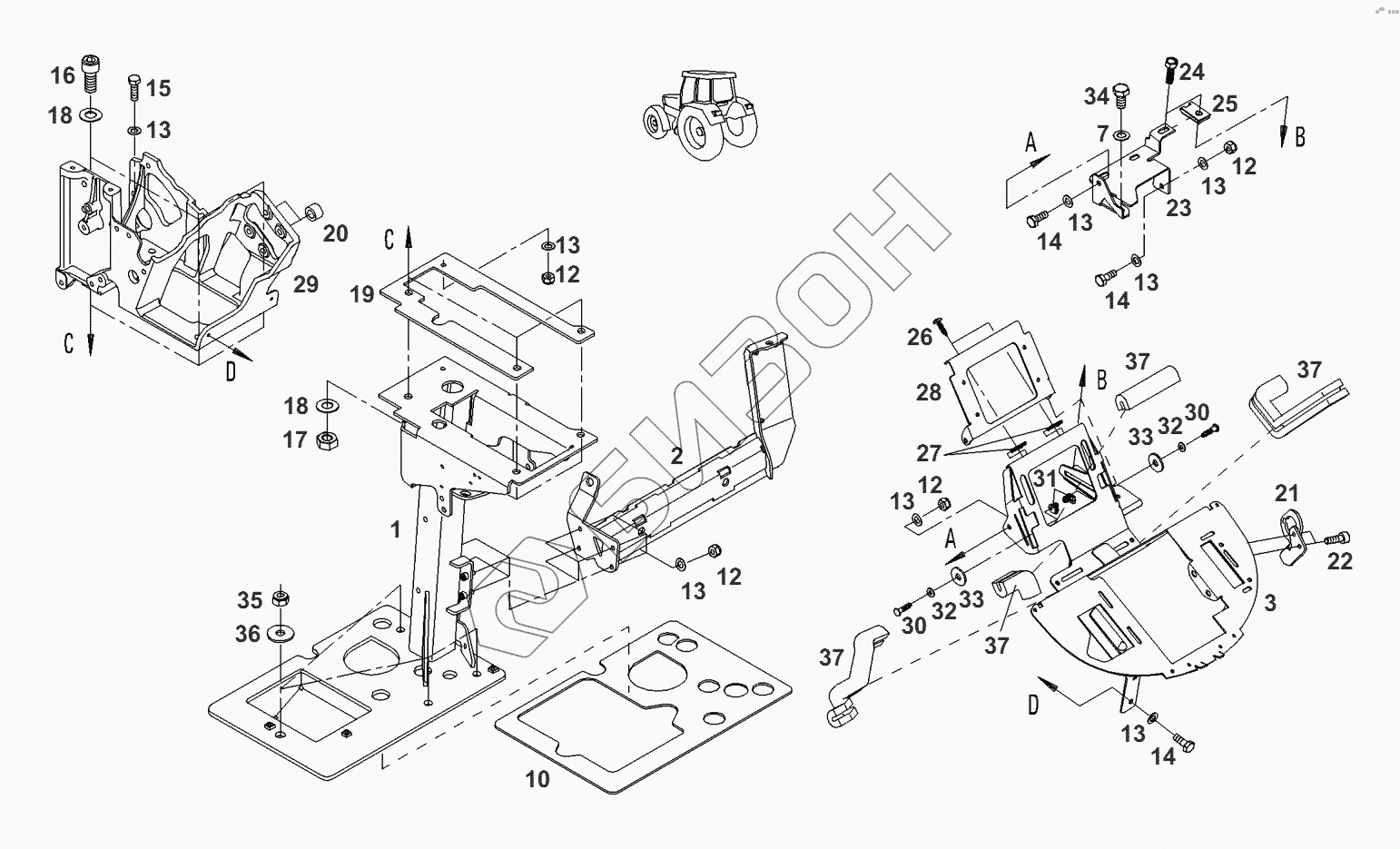

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Кузов-остов
1
2
2
3
7
10
12
12
12
12
13
13
13
13
13
13
13
13
14
14
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32
33
33
34
35
36
37
37
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н931.502.010.100 | механизм рулевой |
Загрузка ...
|
|
| 2 | Н931.502.010.111 | кронштейн |
Загрузка ...
|
|
| 2 | Н931.502.010.121 | кронштейн |
Загрузка ...
|
|
| 3 | Н931.502.010.062 | балка |
Загрузка ...
|
|
| 7 | Х521.403.947.000 | шайба упругая |
Загрузка ...
|
|
| 10 | 931.502.010.490 | уплотнение |
Загрузка ...
|
|
| 12 | Х434.102.240.000 | гайка |
Загрузка ...
|
|
| 13 | Х521.403.047.000 | шайба упругая |
Загрузка ...
|
|
| 14 | Х487.520.041.000 | винт шестигранный |
Загрузка ...
|
|
| 15 | Х487.520.741.000 | винт шестигранный |
Загрузка ...
|
|
| 16 | Х485.013.100.000 | болт цилиндрический |
Загрузка ...
|
|
| 17 | Х428.202.839.000 | гайка |
Загрузка ...
|
|
| 18 | Х521.404.447.000 | шайба упругая |
Загрузка ...
|
|
| 19 | 931.502.010.180 | ограничитель |
Загрузка ...
|
|
| 20 | 931.502.010.360 | втулка |
Загрузка ...
|
|
| 21 | 931.502.010.483 | угол |
Загрузка ...
|
|
| 22 | Х485.005.000.000 | болт цилиндрический |
Загрузка ...
|
|
| 23 | 931.502.010.370 | кронштейн |
Загрузка ...
|
|
| 24 | Х495.220.100.000 | шуруп |
Загрузка ...
|
|
| 25 | Х435.722.100.000 | гайка |
Загрузка ...
|
|
| 26 | Х493.808.705.000 | шуруп |
Загрузка ...
|
|
| 27 | Х435.722.400.000 | гайка |
Загрузка ...
|
|
| 28 | 931.502.010.382 | кронштейн |
Загрузка ...
|
|
| 29 | 931.502.010.391 | элемент верхний |
Загрузка ...
|
|
| 30 | Х473.514.200.000 | винт |
Загрузка ...
|
|
| 31 | Х435.725.400.000 | гайка |
Загрузка ...
|
|
| 32 | Х450.003.308.000 | шайба |
Загрузка ...
|
|
| 33 | Х454.305.108.000 | шайба |
Загрузка ...
|
|
| 34 | Х487.526.841.000 | винт шестигранный |
Загрузка ...
|
|
| 35 | Х434.102.440.000 | гайка |
Загрузка ...
|
|
| 36 | Х454.306.308.000 | шайба |
Загрузка ...
|
|
| 37 | Х903.005.286.995 | лента уплотнитнительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
