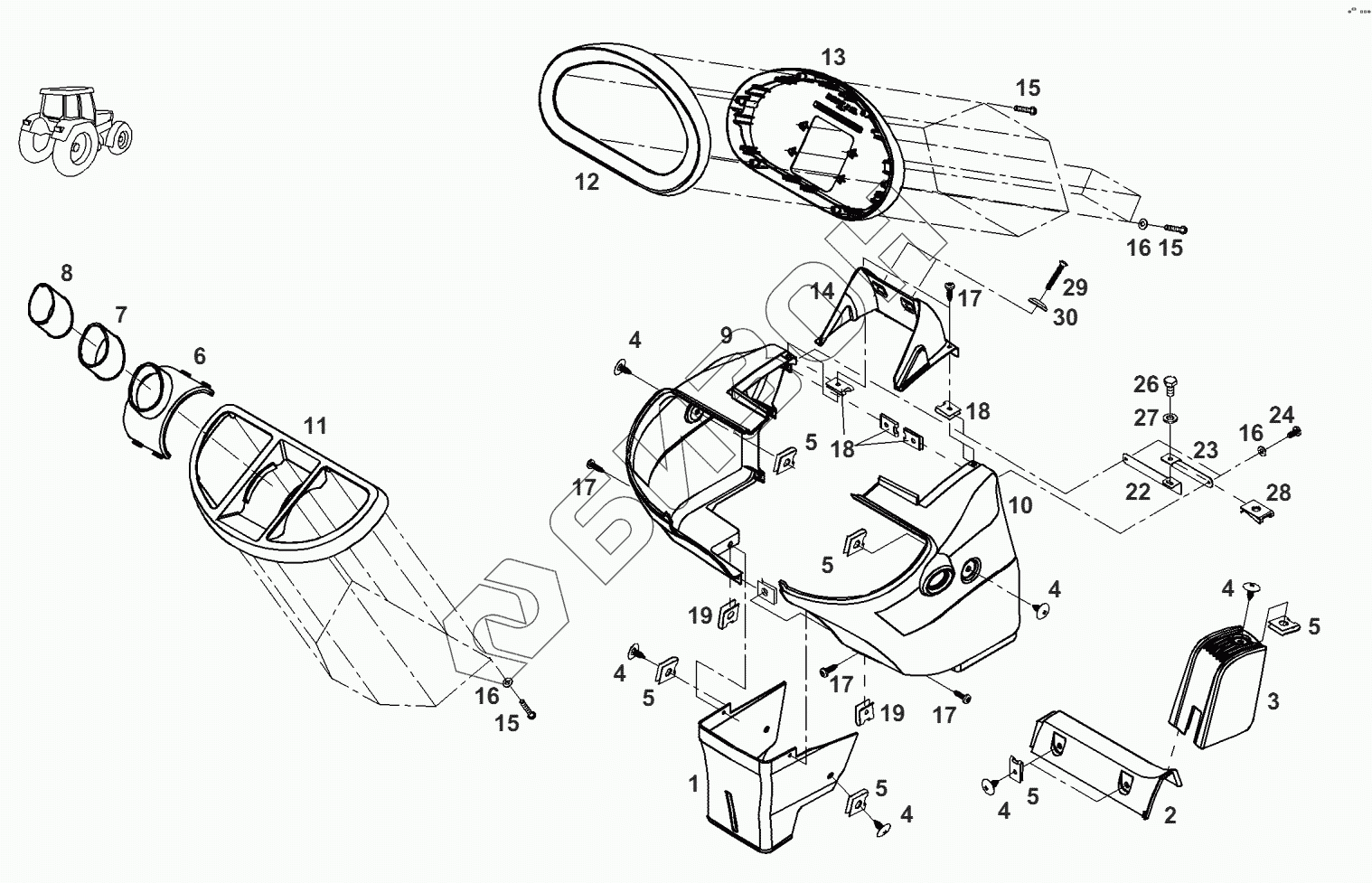

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Кузов-остов
1
2
3
3
4
4
4
4
4
4
5
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
15
15
16
16
16
17
17
17
17
18
18
19
19
22
23
24
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 931.502.010.780 | обшивка |
Загрузка ...
|
|
| 2 | 931.502.010.310 | кожух |
Загрузка ...
|
|
| 3 | 931.502.010.300 | кожух |
Загрузка ...
|
|
| 3 | 931.502.010.320 | кожух |
Загрузка ...
|
|
| 4 | 931.812.080.051 | шуруп пластмассовый |
Загрузка ...
|
|
| 5 | Х435.706.000.000 | гайка |
Загрузка ...
|
|
| 6 | 931.502.010.280 | обшивка |
Загрузка ...
|
|
| 7 | 931.502.010.290 | обшивка |
Загрузка ...
|
|
| 8 | 931.502.010.270 | обшивка |
Загрузка ...
|
|
| 9 | 931.502.010.711 | обшивка |
Загрузка ...
|
|
| 10 | 931.502.010.721 | обшивка |
Загрузка ...
|
|
| 11 | 931.502.010.731 | обшивка |
Загрузка ...
|
|
| 12 | 931.502.010.740 | обшивка |
Загрузка ...
|
|
| 13 | 931.502.010.752 | обшивка |
Загрузка ...
|
|
| 14 | 931.502.010.760 | обшивка |
Загрузка ...
|
|
| 15 | Х473.514.500.000 | болт сферический |
Загрузка ...
|
|
| 16 | Х450.003.308.000 | шайба |
Загрузка ...
|
|
| 17 | Х493.808.705.000 | шуруп |
Загрузка ...
|
|
| 18 | Х435.722.400.000 | гайка |
Загрузка ...
|
|
| 19 | Х435.721.901.000 | гайка |
Загрузка ...
|
|
| 22 | 931.502.012.820 | кронштейн |
Загрузка ...
|
|
| 23 | 931.502.012.830 | кронштейн |
Загрузка ...
|
|
| 24 | Х495.108.501.000 | шуруп |
Загрузка ...
|
|
| 26 | Х487.520.441.000 | винт шестигранный |
Загрузка ...
|
|
| 27 | Х450.005.108.000 | шайба |
Загрузка ...
|
|
| 28 | Х435.704.800.000 | гайка |
Загрузка ...
|
|
| 29 | Х496.308.901.000 | шуруп |
Загрузка ...
|
|
| 30 | Х452.055.581.000 | защитная ширма |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
