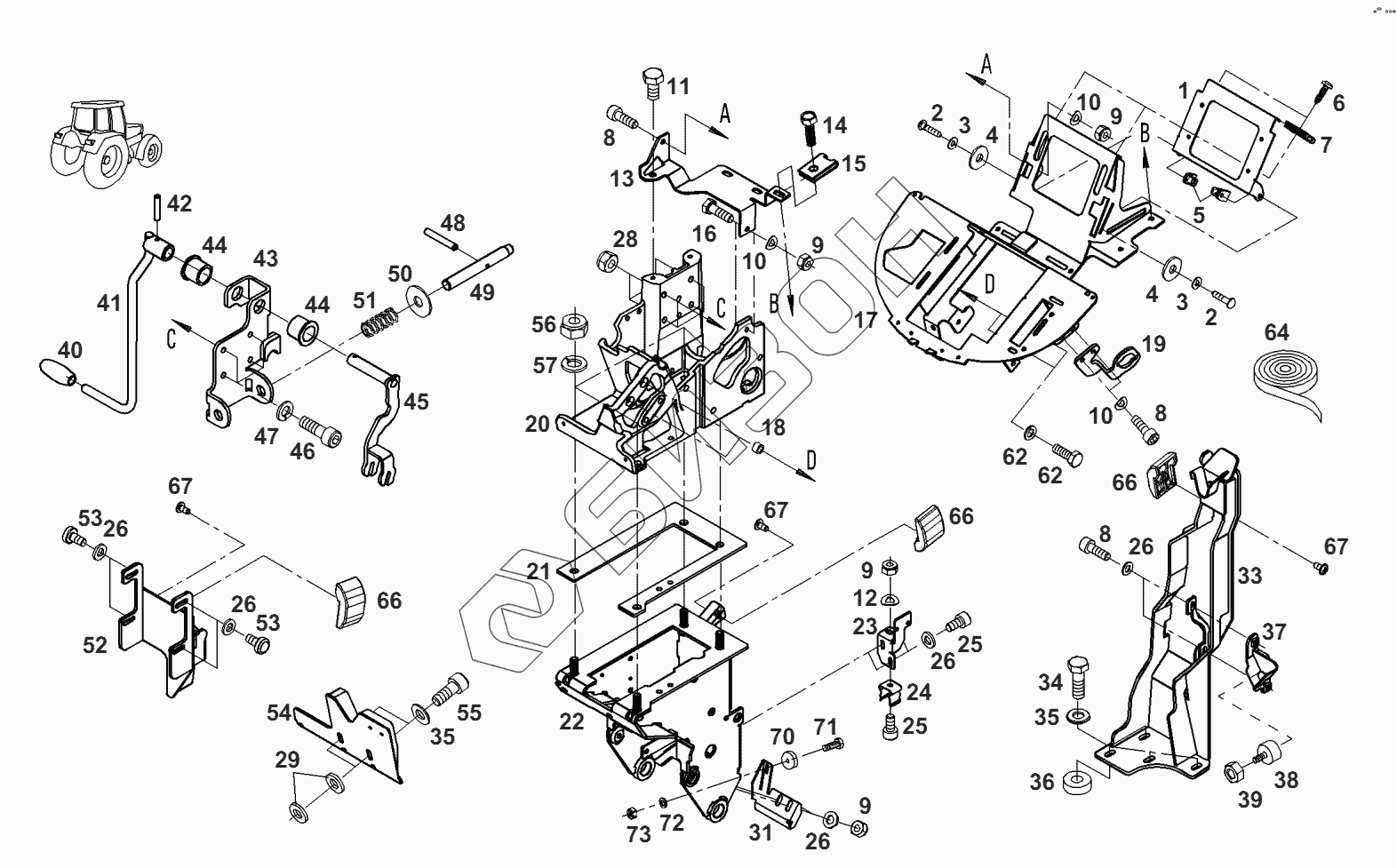

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Кузов-остов
1
2
2
3
3
4
4
5
6
7
8
8
8
9
9
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
26
26
26
28
29
31
33
34
35
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
64
66
66
66
67
67
67
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 931.502.010.382 | кронштейн |
Загрузка ...
|
|
| 2 | Х473.514.200.000 | винт |
Загрузка ...
|
|
| 3 | Х450.003.308.000 | шайба |
Загрузка ...
|
|
| 4 | Х454.305.108.000 | шайба |
Загрузка ...
|
|
| 5 | Х435.725.400.000 | гайка |
Загрузка ...
|
|
| 6 | Х493.808.705.000 | шуруп |
Загрузка ...
|
|
| 7 | Х435.722.400.000 | гайка |
Загрузка ...
|
|
| 8 | Х485.005.000.000 | болт цилиндрический |
Загрузка ...
|
|
| 9 | Х434.102.240.000 | гайка |
Загрузка ...
|
|
| 10 | Х521.403.047.000 | шайба упругая |
Загрузка ...
|
|
| 11 | Х487.526.841.000 | винт шестигранный |
Загрузка ...
|
|
| 12 | Х521.403.947.000 | шайба упругая |
Загрузка ...
|
|
| 13 | 931.502.010.370 | кронштейн |
Загрузка ...
|
|
| 14 | Х495.220.100.000 | шуруп |
Загрузка ...
|
|
| 15 | Х435.722.100.000 | гайка |
Загрузка ...
|
|
| 16 | Х487.520.741.000 | винт шестигранный |
Загрузка ...
|
|
| 17 | Н931.502.010.062 | балка |
Загрузка ...
|
|
| 18 | 931.502.010.360 | втулка |
Загрузка ...
|
|
| 19 | 931.502.010.483 | угол |
Загрузка ...
|
|
| 20 | 931.502.012.090 | элемент верхний |
Загрузка ...
|
|
| 21 | 931.502.012.080 | ограничитель |
Загрузка ...
|
|
| 22 | Н931.502.012.042 | механизм рулевой |
Загрузка ...
|
|
| 23 | 931.502.012.840 | кронштейн |
Загрузка ...
|
|
| 24 | 524.810.010.870 | пружина |
Загрузка ...
|
|
| 25 | Х485.004.805.000 | болт цилиндрический |
Загрузка ...
|
|
| 26 | Х450.005.108.000 | шайба |
Загрузка ...
|
|
| 28 | Х434.102.440.000 | гайка |
Загрузка ...
|
|
| 29 | Х453.606.008.000 | шайба |
Загрузка ...
|
|
| 31 | 931.502.012.150 | кронштейн |
Загрузка ...
|
|
| 33 | Н931.502.012.051 | кронштейн |
Загрузка ...
|
|
| 34 | Х487.527.941.000 | винт шестигранный |
Загрузка ...
|
|
| 35 | Х450.006.308.000 | шайба |
Загрузка ...
|
|
| 36 | 178.900.012.050 | шайба |
Загрузка ...
|
|
| 37 | Н931.502.012.060 | кронштейн |
Загрузка ...
|
|
| 38 | F230.200.060.030 | амортизатор |
Загрузка ...
|
|
| 39 | Х428.202.439.000 | гайка |
Загрузка ...
|
|
| 40 | 178.200.020.110 | рычаг |
Загрузка ...
|
|
| 41 | Н931.502.011.100 | рычаг |
Загрузка ...
|
|
| 42 | Х500.621.746.000 | SP-стержень |
Загрузка ...
|
|
| 43 | Н931.502.012.120 | подшипник двойной |
Загрузка ...
|
|
| 44 | 230.500.030.070 | втулка |
Загрузка ...
|
|
| 45 | Н931.502.012.130 | вал управления |
Загрузка ...
|
|
| 46 | Х485.007.501.000 | болт цилиндрический |
Загрузка ...
|
|
| 47 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 48 | Х500.625.346.000 | SP-стержень |
Загрузка ...
|
|
| 49 | 931.502.012.290 | палец конический |
Загрузка ...
|
|
| 50 | 515.700.030.030 | шайба |
Загрузка ...
|
|
| 51 | Х699.317.500.000 | пружина |
Загрузка ...
|
|
| 52 | Н931.502.012.091 | кронштейн |
Загрузка ...
|
|
| 53 | Х490.522.300.000 | винт шестигранный |
Загрузка ...
|
|
| 54 | Н931.502.012.071 | кронштейн |
Загрузка ...
|
|
| 55 | Х485.007.301.000 | болт цилиндрический |
Загрузка ...
|
|
| 56 | Х434.102.840.000 | гайка |
Загрузка ...
|
|
| 57 | Х520.804.401.000 | кольцо пружинное |
Загрузка ...
|
|
| 64 | Х903.005.286.995 | лента уплотнитнительная |
Загрузка ...
|
|
| 66 | 210.502.020.451 | ползун |
Загрузка ...
|
|
| 67 | Х473.513.700.000 | болт сферический |
Загрузка ...
|
|
| 70 | Х830.120.051.000 | магнит |
Загрузка ...
|
|
| 71 | Х487.513.841.000 | винт шестигранный |
Загрузка ...
|
|
| 72 | Х520.802.201.000 | кольцо пружинное |
Загрузка ...
|
|
| 73 | Х428.201.839.000 | гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
