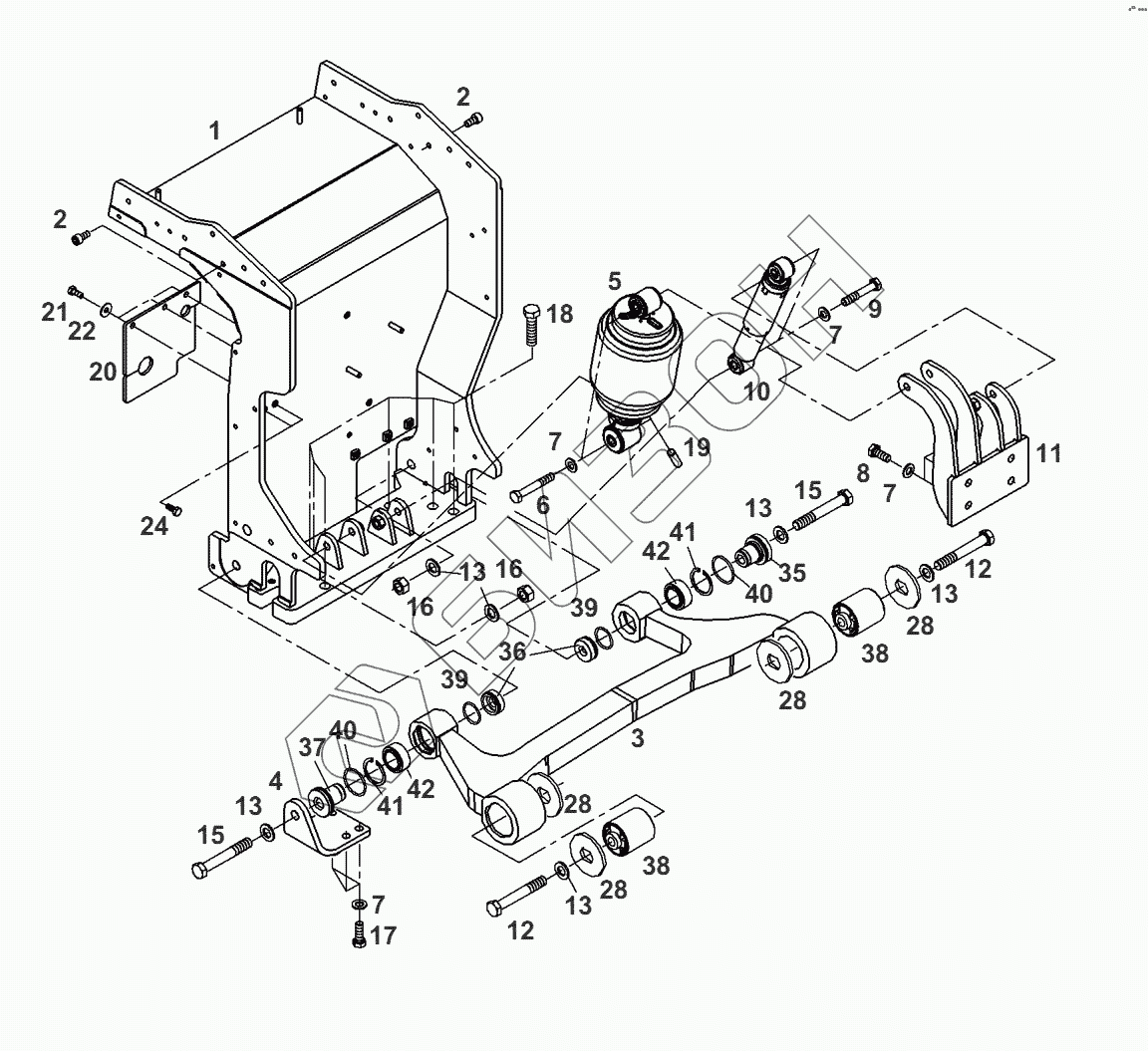

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Кузов-подвеска рамы
1
2
2
3
4
5
6
7
7
7
7
8
9
10
11
12
12
13
13
13
13
13
15
15
16
16
17
18
19
20
21
22
24
28
28
28
28
35
36
37
38
38
39
39
40
40
41
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н931.502.200.010 | переборка |
Загрузка ...
|
|
| 2 | Х485.012.941.000 | болт цилиндрический |
Загрузка ...
|
|
| 3 | G931.502.200.202 | тяга навесного механизма |
Загрузка ...
|
|
| 4 | 931.502.200.020 | угол |
Загрузка ...
|
|
| 5 | G930.500.200.110 | амортизатор газовый |
Загрузка ...
|
|
| 6 | Х486.536.641.000 | винт шестигранный |
Загрузка ...
|
|
| 7 | Х450.008.708.000 | шайба |
Загрузка ...
|
|
| 8 | Х487.535.641.000 | винт шестигранный |
Загрузка ...
|
|
| 9 | Х486.536.441.000 | винт шестигранный |
Загрузка ...
|
|
| 10 | G716.501.200.160 | амортизатор |
Загрузка ...
|
|
| 11 | Н931.502.200.030 | кронштейн подшипника |
Загрузка ...
|
|
| 12 | Х486.548.841.000 | винт шестигранный |
Загрузка ...
|
|
| 13 | Х450.010.208.000 | шайба |
Загрузка ...
|
|
| 15 | Х486.547.001.000 | винт шестигранный |
Загрузка ...
|
|
| 16 | Х434.104.040.000 | гайка |
Загрузка ...
|
|
| 17 | Х487.535.741.000 | винт шестигранный |
Загрузка ...
|
|
| 18 | Х486.545.600.000 | винт шестигранный |
Загрузка ...
|
|
| 19 | 117.400.090.020 | штифт |
Загрузка ...
|
|
| 20 | 931.502.200.030 | уплотнение |
Загрузка ...
|
|
| 21 | Х487.527.741.000 | винт шестигранный |
Загрузка ...
|
|
| 22 | Х454.306.308.000 | шайба |
Загрузка ...
|
|
| 24 | Х487.527.741.000 | винт шестигранный |
Загрузка ...
|
|
| 28 | 931.502.200.040 | кольцо упорное |
Загрузка ...
|
|
| 33 | U931.502.210.000 | комплект ремонтный |
Загрузка ...
|
|
| 35 | 931.502.200.050 | втулка подшипника |
Загрузка ...
|
|
| 36 | 931.502.200.060 | втулка |
Загрузка ...
|
|
| 37 | 931.502.200.070 | втулка подшипника |
Загрузка ...
|
|
| 38 | 931.502.200.260 | втулка |
Загрузка ...
|
|
| 39 | Х548.895.001.000 | резиновое кольцо |
Загрузка ...
|
|
| 40 | Х548.917.202.000 | резиновое кольцо |
Загрузка ...
|
|
| 41 | Х530.105.646.000 | кольцо стопорное |
Загрузка ...
|
|
| 42 | Х503.637.403.000 | шарнир |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
