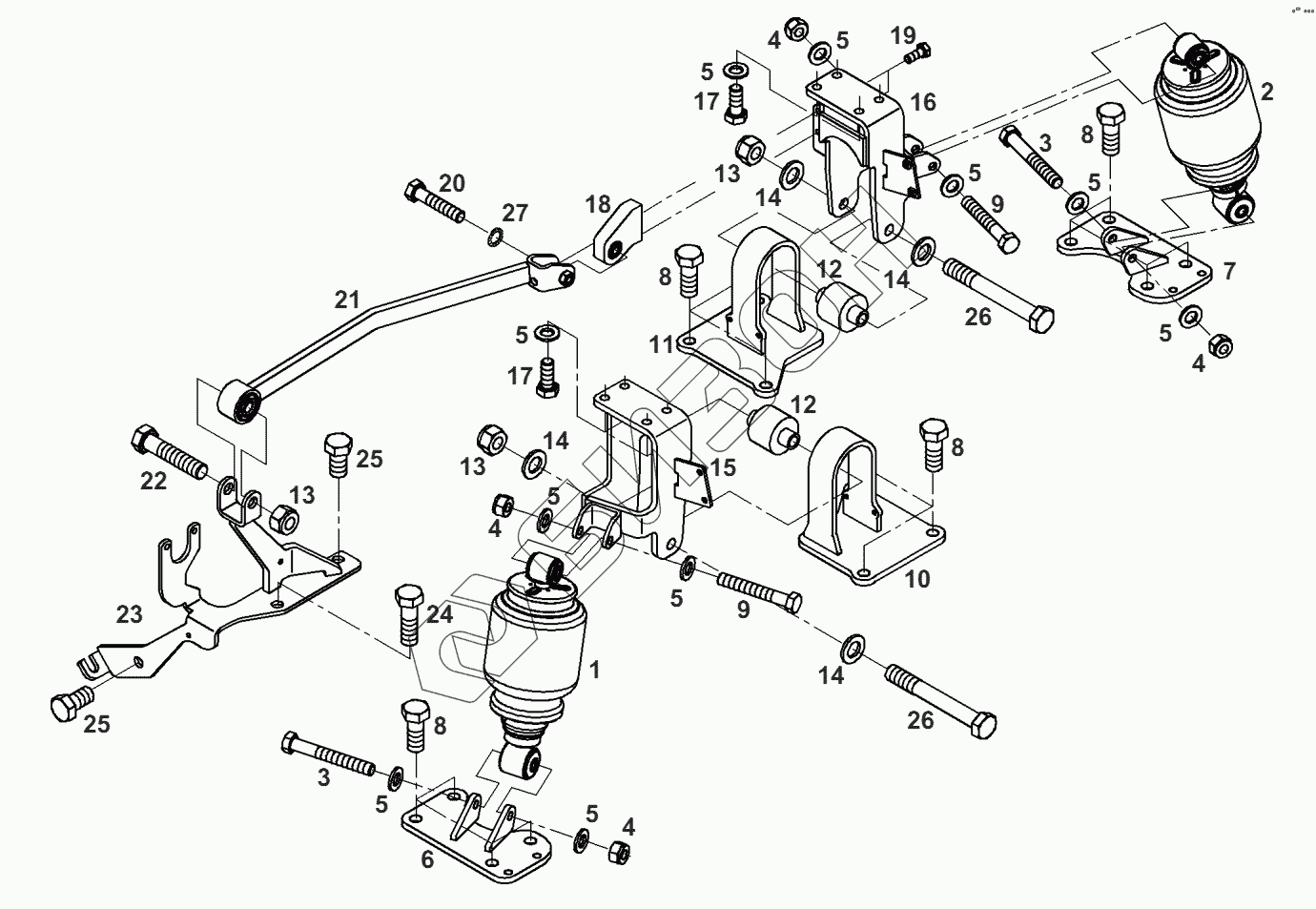

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Кузов-подвеска рамы
1
2
3
3
4
4
4
4
5
5
5
5
5
5
5
5
5
5
6
7
8
8
8
8
9
9
10
11
12
12
13
13
13
14
14
14
14
15
16
17
17
18
19
20
21
22
23
24
25
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G931.502.200.100 | амортизатор газовый |
Загрузка ...
|
|
| 2 | G931.502.200.130 | амортизатор газовый |
Загрузка ...
|
|
| 3 | Х486.536.841.000 | винт шестигранный |
Загрузка ...
|
|
| 4 | Х434.103.240.000 | гайка |
Загрузка ...
|
|
| 5 | Х450.008.708.000 | шайба |
Загрузка ...
|
|
| 6 | Н931.502.200.400 | кронштейн подшипника |
Загрузка ...
|
|
| 7 | Н931.502.200.410 | кронштейн подшипника |
Загрузка ...
|
|
| 8 | Х487.545.241.000 | винт шестигранный |
Загрузка ...
|
|
| 9 | Х486.536.641.000 | винт шестигранный |
Загрузка ...
|
|
| 10 | Н931.502.200.600 | скоба предохранительная |
Загрузка ...
|
|
| 11 | Н931.502.200.610 | скоба предохранительная |
Загрузка ...
|
|
| 12 | Н931.502.200.040 | втулка резиновая |
Загрузка ...
|
|
| 13 | Х434.104.040.000 | гайка |
Загрузка ...
|
|
| 14 | Х450.010.208.000 | шайба |
Загрузка ...
|
|
| 15 | Н931.502.200.500 | скоба опорная |
Загрузка ...
|
|
| 16 | Н931.502.200.510 | скоба опорная |
Загрузка ...
|
|
| 17 | Х487.535.641.000 | винт шестигранный |
Загрузка ...
|
|
| 18 | G930.500.200.040 | подшипник |
Загрузка ...
|
|
| 19 | Х487.527.741.000 | винт шестигранный |
Загрузка ...
|
|
| 20 | Х487.536.241.000 | винт шестигранный |
Загрузка ...
|
|
| 21 | Н931.502.200.770 | поперечина |
Загрузка ...
|
|
| 22 | Х487.546.205.000 | винт шестигранный |
Загрузка ...
|
|
| 23 | Н931.502.200.702 | кронштейн |
Загрузка ...
|
|
| 24 | Х487.545.441.000 | винт шестигранный |
Загрузка ...
|
|
| 25 | Х487.544.805.000 | винт шестигранный |
Загрузка ...
|
|
| 26 | Х486.548.841.000 | винт шестигранный |
Загрузка ...
|
|
| 27 | Х520.805.000.000 | шайба стопорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
