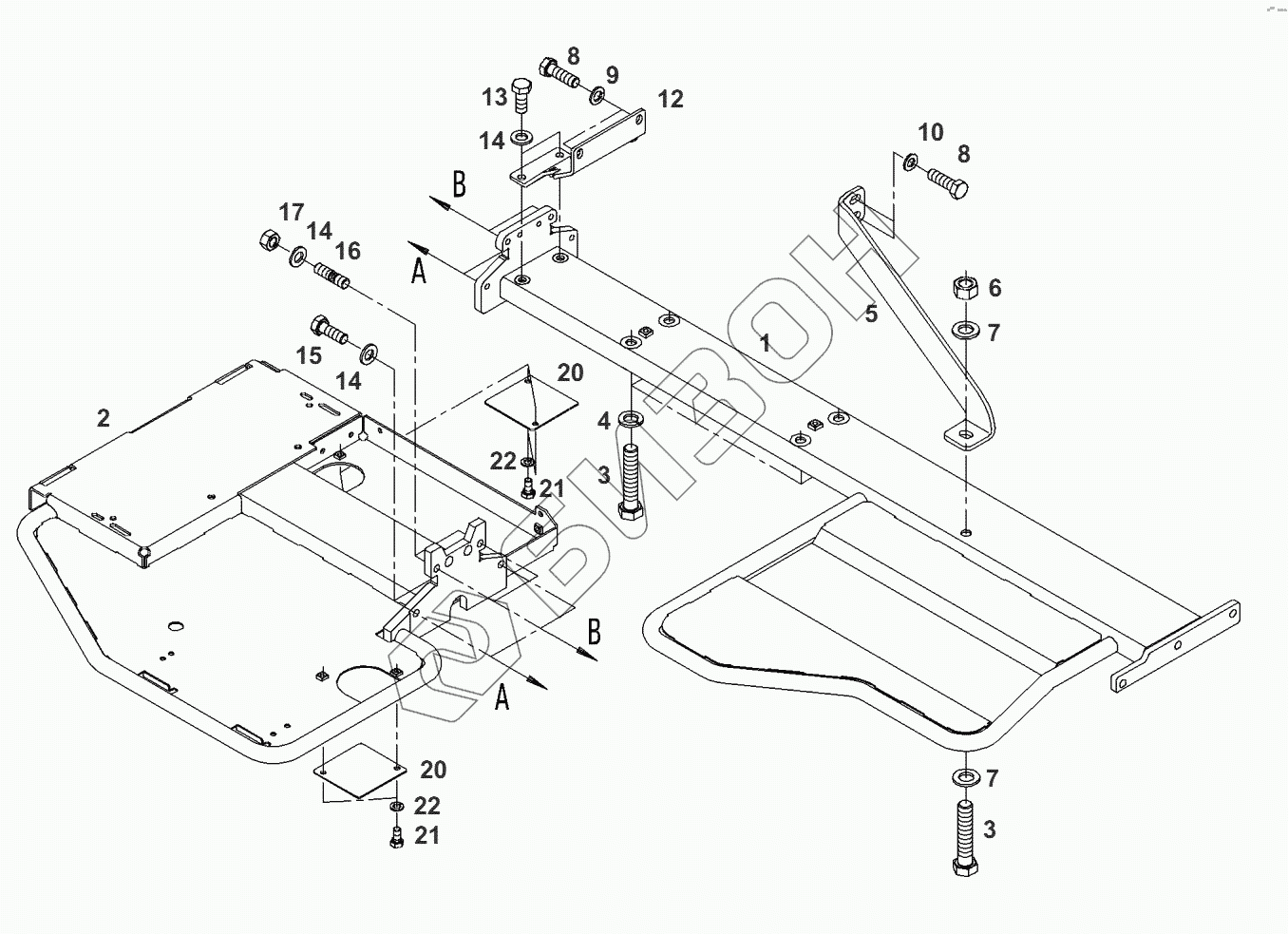

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Кузов-ступеньки
1
2
3
3
4
5
6
7
7
8
8
9
10
12
13
14
14
14
15
16
17
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н931.502.170.010 | балка |
Загрузка ...
|
|
| 2 | Н931.502.171.022 | балка |
Загрузка ...
|
|
| 3 | Х487.546.301.000 | винт шестигранный |
Загрузка ...
|
|
| 4 | Х520.806.601.000 | кольцо пружинное |
Загрузка ...
|
|
| 5 | 931.502.170.030 | стержень |
Загрузка ...
|
|
| 6 | Х428.204.039.000 | гайка |
Загрузка ...
|
|
| 7 | Х450.010.208.000 | шайба |
Загрузка ...
|
|
| 8 | Х487.535.841.000 | винт шестигранный |
Загрузка ...
|
|
| 9 | Х520.805.001.000 | кольцо пружинное |
Загрузка ...
|
|
| 10 | Х450.007.508.000 | шайба |
Загрузка ...
|
|
| 12 | Н931.502.170.350 | бандаж |
Загрузка ...
|
|
| 13 | Х487.535.641.000 | винт шестигранный |
Загрузка ...
|
|
| 14 | Х450.008.708.000 | шайба |
Загрузка ...
|
|
| 15 | Х487.535.741.000 | винт шестигранный |
Загрузка ...
|
|
| 16 | Х489.135.605.000 | шпилька |
Загрузка ...
|
|
| 17 | Х428.203.239.000 | гайка |
Загрузка ...
|
|
| 20 | 931.502.171.140 | крышка |
Загрузка ...
|
|
| 21 | Х487.526.841.000 | винт шестигранный |
Загрузка ...
|
|
| 22 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
