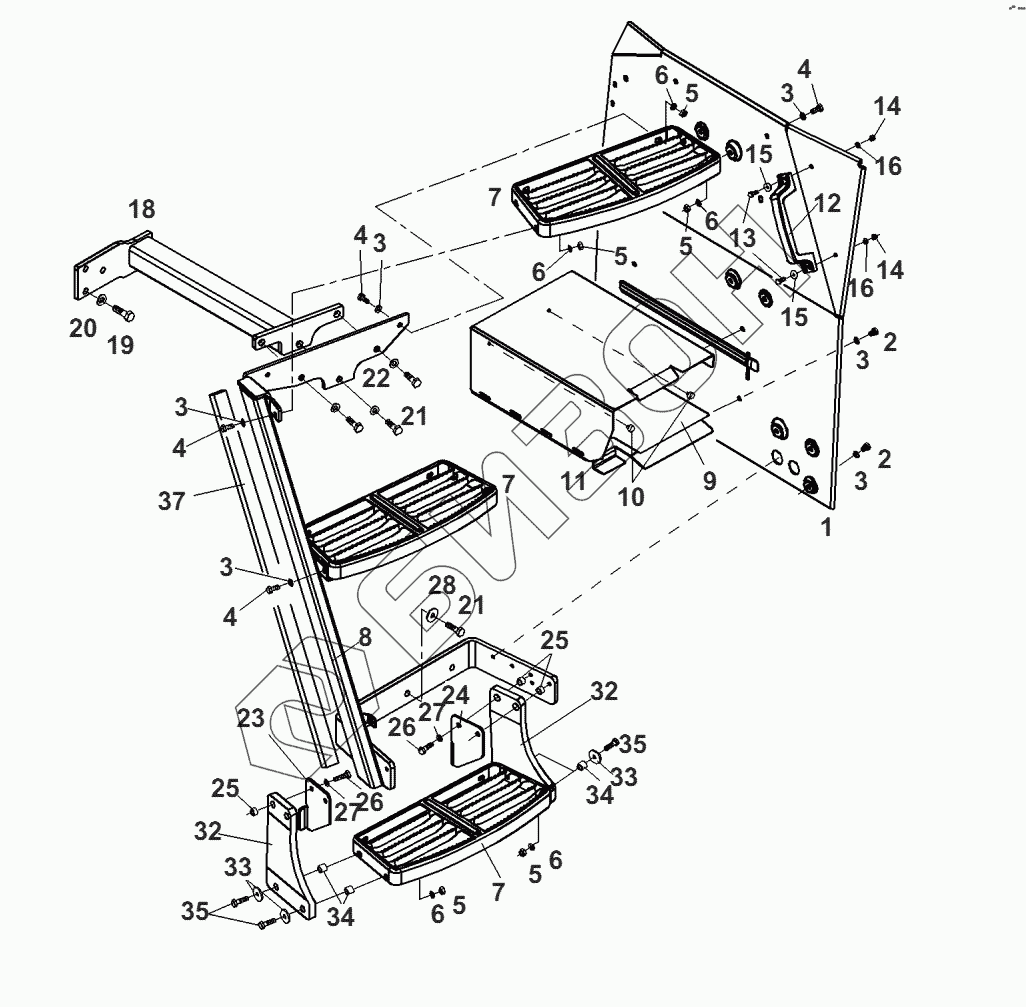

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Кузов-ступеньки
1
2
2
3
3
3
3
3
3
4
4
4
4
5
5
5
5
5
6
6
6
6
6
7
7
7
8
9
10
11
12
13
14
14
15
15
16
16
18
19
20
21
21
22
23
24
25
25
26
26
27
27
28
32
32
33
33
34
34
35
35
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 931.502.170.200 | кронштейн |
Загрузка ...
|
|
| 2 | Х487.527.441.000 | винт шестигранный |
Загрузка ...
|
|
| 3 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 4 | Х487.527.741.000 | винт шестигранный |
Загрузка ...
|
|
| 5 | Х428.202.439.000 | гайка |
Загрузка ...
|
|
| 6 | Х450.006.308.000 | шайба |
Загрузка ...
|
|
| 7 | 931.502.170.210 | ступень |
Загрузка ...
|
|
| 8 | Н931.502.170.100 | ступеньки |
Загрузка ...
|
|
| 9 | 931.502.170.150 | плата скольжения |
Загрузка ...
|
|
| 10 | 816.810.260.061 | заглушка |
Загрузка ...
|
|
| 11 | Н931.502.170.110 | ящик |
Загрузка ...
|
|
| 12 | 178.800.620.010 | рычаг |
Загрузка ...
|
|
| 13 | Х487.520.741.000 | винт шестигранный |
Загрузка ...
|
|
| 14 | Х428.202.239.000 | гайка |
Загрузка ...
|
|
| 15 | Х450.005.108.000 | шайба |
Загрузка ...
|
|
| 16 | Х520.803.001.000 | кольцо пружинное |
Загрузка ...
|
|
| 18 | Н931.502.170.060 | балка |
Загрузка ...
|
|
| 19 | Х487.535.841.000 | винт шестигранный |
Загрузка ...
|
|
| 20 | Х450.008.708.000 | шайба |
Загрузка ...
|
|
| 21 | Х487.531.841.000 | винт шестигранный |
Загрузка ...
|
|
| 22 | Х450.007.508.000 | шайба |
Загрузка ...
|
|
| 23 | 931.502.171.900 | уголок упорный |
Загрузка ...
|
|
| 24 | 931.502.171.910 | уголок упорный |
Загрузка ...
|
|
| 25 | 117.961.700.240 | распорная трубка |
Загрузка ...
|
|
| 26 | Х487.528.141.000 | винт шестигранный |
Загрузка ...
|
|
| 27 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 28 | Х454.407.508.000 | шайба |
Загрузка ...
|
|
| 32 | 931.502.171.101 | плита резиновая |
Загрузка ...
|
|
| 33 | 178.200.020.050 | шайба |
Загрузка ...
|
|
| 34 | 117.961.700.240 | распорная трубка |
Загрузка ...
|
|
| 35 | Х487.527.941.000 | винт шестигранный |
Загрузка ...
|
|
| 37 | 380.500.470.130 | лента |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
