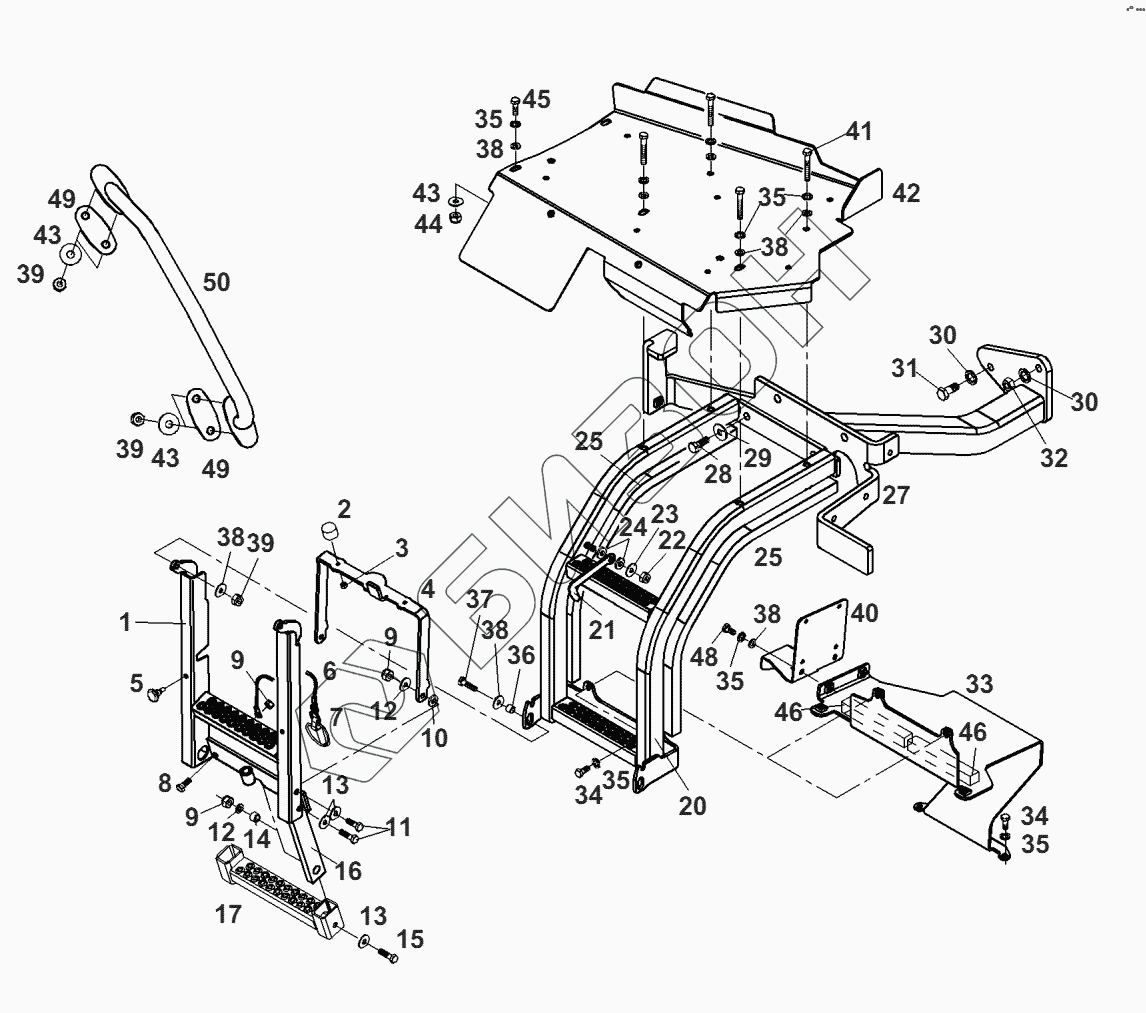

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Кузов-ступеньки
1
2
3
4
5
6
7
8
9
9
9
10
11
12
12
13
13
14
15
16
17
20
21
22
23
24
25
25
27
28
29
30
30
31
32
33
34
34
35
35
35
35
35
36
37
38
38
38
38
38
39
39
39
40
41
43
43
43
44
45
46
46
48
49
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н931.502.171.033 | проводник |
Загрузка ...
|
|
| 2 | Х653.530.001.000 | прибор |
Загрузка ...
|
|
| 3 | Х428.202.239.000 | гайка |
Загрузка ...
|
|
| 4 | 931.502.171.120 | скоба |
Загрузка ...
|
|
| 5 | 205.900.163.040 | заглушка |
Загрузка ...
|
|
| 6 | Н718.922.070.040 | трос |
Загрузка ...
|
|
| 7 | Х537.607.600.000 | штекер откидной |
Загрузка ...
|
|
| 8 | Х487.527.741.000 | винт шестигранный |
Загрузка ...
|
|
| 9 | Х434.102.440.000 | гайка |
Загрузка ...
|
|
| 10 | 931.502.171.030 | втулка |
Загрузка ...
|
|
| 11 | Х487.527.941.000 | винт шестигранный |
Загрузка ...
|
|
| 12 | Х450.006.308.000 | шайба |
Загрузка ...
|
|
| 13 | Х454.306.308.000 | шайба |
Загрузка ...
|
|
| 14 | 135.903.050.050 | кольцо |
Загрузка ...
|
|
| 15 | Х487.528.141.000 | винт шестигранный |
Загрузка ...
|
|
| 16 | 916.501.171.120 | вставка |
Загрузка ...
|
|
| 17 | Н916.501.171.111 | ступень |
Загрузка ...
|
|
| 20 | Н931.502.171.042 | ступеньки |
Загрузка ...
|
|
| 21 | 931.502.171.112 | крюк |
Загрузка ...
|
|
| 22 | Х434.102.440.000 | гайка |
Загрузка ...
|
|
| 23 | Х454.306.308.000 | шайба |
Загрузка ...
|
|
| 24 | 931.502.171.030 | втулка |
Загрузка ...
|
|
| 25 | 380.500.470.130 | лента |
Загрузка ...
|
|
| 27 | Н931.502.171.050 | кронштейн |
Загрузка ...
|
|
| 28 | Х487.531.741.000 | винт шестигранный |
Загрузка ...
|
|
| 29 | Х454.407.508.000 | шайба |
Загрузка ...
|
|
| 30 | Х520.805.001.000 | кольцо пружинное |
Загрузка ...
|
|
| 31 | Х487.535.641.000 | винт шестигранный |
Загрузка ...
|
|
| 32 | Х428.203.239.000 | гайка |
Загрузка ...
|
|
| 33 | Н931.502.171.070 | опора |
Загрузка ...
|
|
| 34 | Х487.527.741.000 | винт шестигранный |
Загрузка ...
|
|
| 35 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 36 | 931.502.171.030 | втулка |
Загрузка ...
|
|
| 37 | Х487.528.141.000 | винт шестигранный |
Загрузка ...
|
|
| 38 | Х450.006.308.000 | шайба |
Загрузка ...
|
|
| 39 | Х434.102.440.000 | гайка |
Загрузка ...
|
|
| 40 | Н931.502.171.100 | уголок упорный |
Загрузка ...
|
|
| 41 | Х487.528.641.000 | винт шестигранный |
Загрузка ...
|
|
| 43 | Х454.306.308.000 | шайба |
Загрузка ...
|
|
| 44 | Х430.002.402.000 | гайка |
Загрузка ...
|
|
| 45 | Х487.527.941.000 | винт шестигранный |
Загрузка ...
|
|
| 46 | 186.960.900.030 | лента |
Загрузка ...
|
|
| 48 | Х487.526.841.000 | винт шестигранный |
Загрузка ...
|
|
| 49 | 931.502.170.140 | подложка |
Загрузка ...
|
|
| 50 | Н931.502.170.200 | поручень перил |
Загрузка ...
|
|
| 52 | Н931.502.171.092 | облицовка |
Загрузка ...
|
|
| 53 | 931.502.171.200 | облицовка |
Загрузка ...
|
|
| 54 | Х491.721.900.000 | шуруп |
Загрузка ...
|
|
| 55 | Х428.202.239.000 | гайка |
Загрузка ...
|
|
| 56 | Х450.005.108.000 | шайба |
Загрузка ...
|
|
| 57 | Х521.403.047.000 | шайба упругая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
