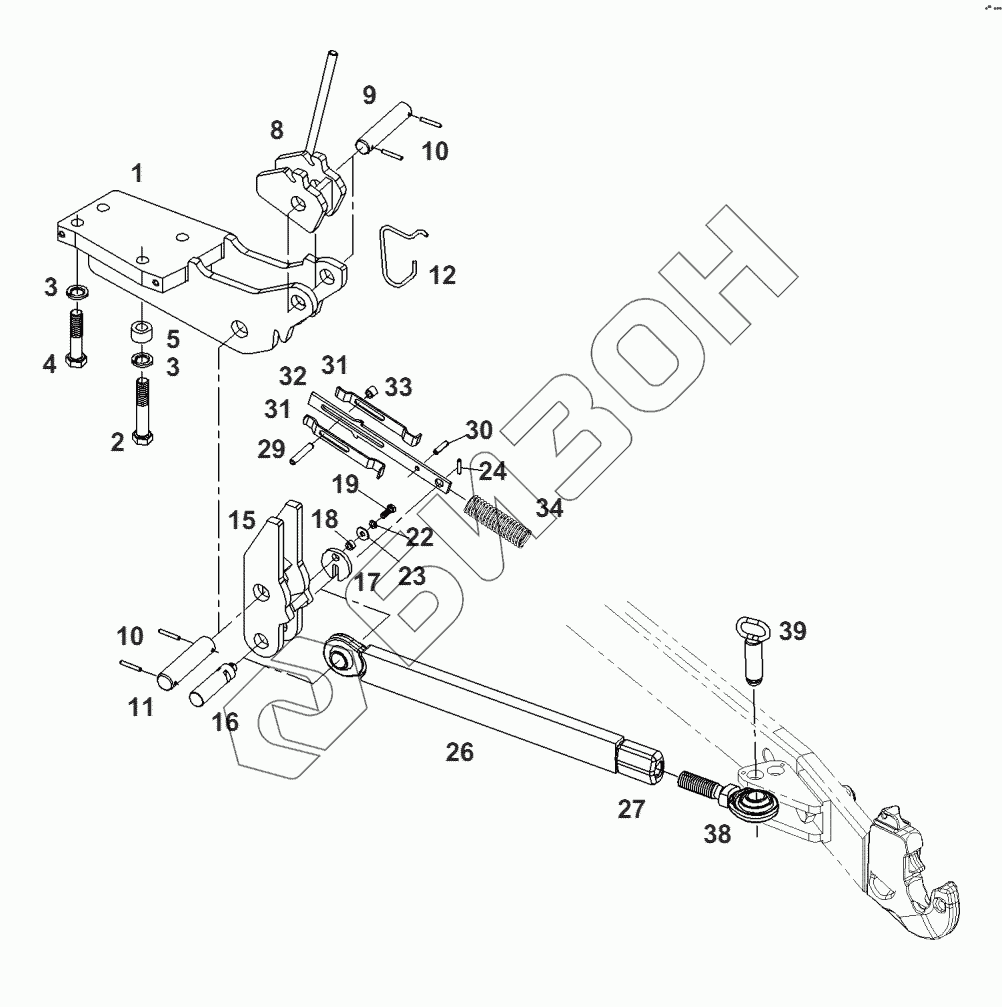

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Трехточечная подвеска-опора
1
1
2
3
3
4
5
8
8
9
10
10
11
12
15
15
16
17
18
19
22
23
24
26
27
29
30
31
31
32
33
34
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н931.870.040.020 | подшипник |
Загрузка ...
|
|
| 1 | Н931.870.040.010 | подшипник |
Загрузка ...
|
|
| 2 | Х486.556.001.000 | винт шестигранный |
Загрузка ...
|
|
| 3 | Х520.807.801.000 | кольцо пружинное |
Загрузка ...
|
|
| 4 | Х486.555.700.000 | винт шестигранный |
Загрузка ...
|
|
| 5 | 926.870.040.010 | втулка |
Загрузка ...
|
|
| 8 | Н931.870.040.050 | фиксатор |
Загрузка ...
|
|
| 8 | Н931.870.040.060 | фиксатор |
Загрузка ...
|
|
| 9 | 926.870.041.010 | палец |
Загрузка ...
|
|
| 10 | Х500.625.346.000 | SP-стержень |
Загрузка ...
|
|
| 11 | 816.870.040.020 | палец |
Загрузка ...
|
|
| 12 | 816.870.040.050 | пружина |
Загрузка ...
|
|
| 15 | Н931.870.040.030 | заслонка |
Загрузка ...
|
|
| 15 | Н931.870.040.040 | заслонка |
Загрузка ...
|
|
| 16 | 931.870.040.010 | палец |
Загрузка ...
|
|
| 17 | 718.870.030.070 | шайба стопорная |
Загрузка ...
|
|
| 18 | 718.870.030.060 | втулка |
Загрузка ...
|
|
| 19 | Х487.527.905.000 | винт шестигранный |
Загрузка ...
|
|
| 22 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 23 | Х454.306.308.000 | шайба |
Загрузка ...
|
|
| 24 | Х500.624.946.000 | SP-стержень |
Загрузка ...
|
|
| 26 | Н930.870.040.030 | штанга |
Загрузка ...
|
|
| 27 | 716.870.040.110 | гайка |
Загрузка ...
|
|
| 29 | Х500.633.046.000 | SP-стержень |
Загрузка ...
|
|
| 30 | Х500.628.846.000 | SP-стержень |
Загрузка ...
|
|
| 31 | 198.870.061.411 | планка направляющая |
Загрузка ...
|
|
| 32 | 716.870.040.130 | рейка |
Загрузка ...
|
|
| 33 | 117.961.700.240 | распорная трубка |
Загрузка ...
|
|
| 34 | Х699.320.501.000 | пружина |
Загрузка ...
|
|
| 38 | Н930.870.040.040 | шпиндель шарнирный |
Загрузка ...
|
|
| 39 | Н930.870.040.070 | палец |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
