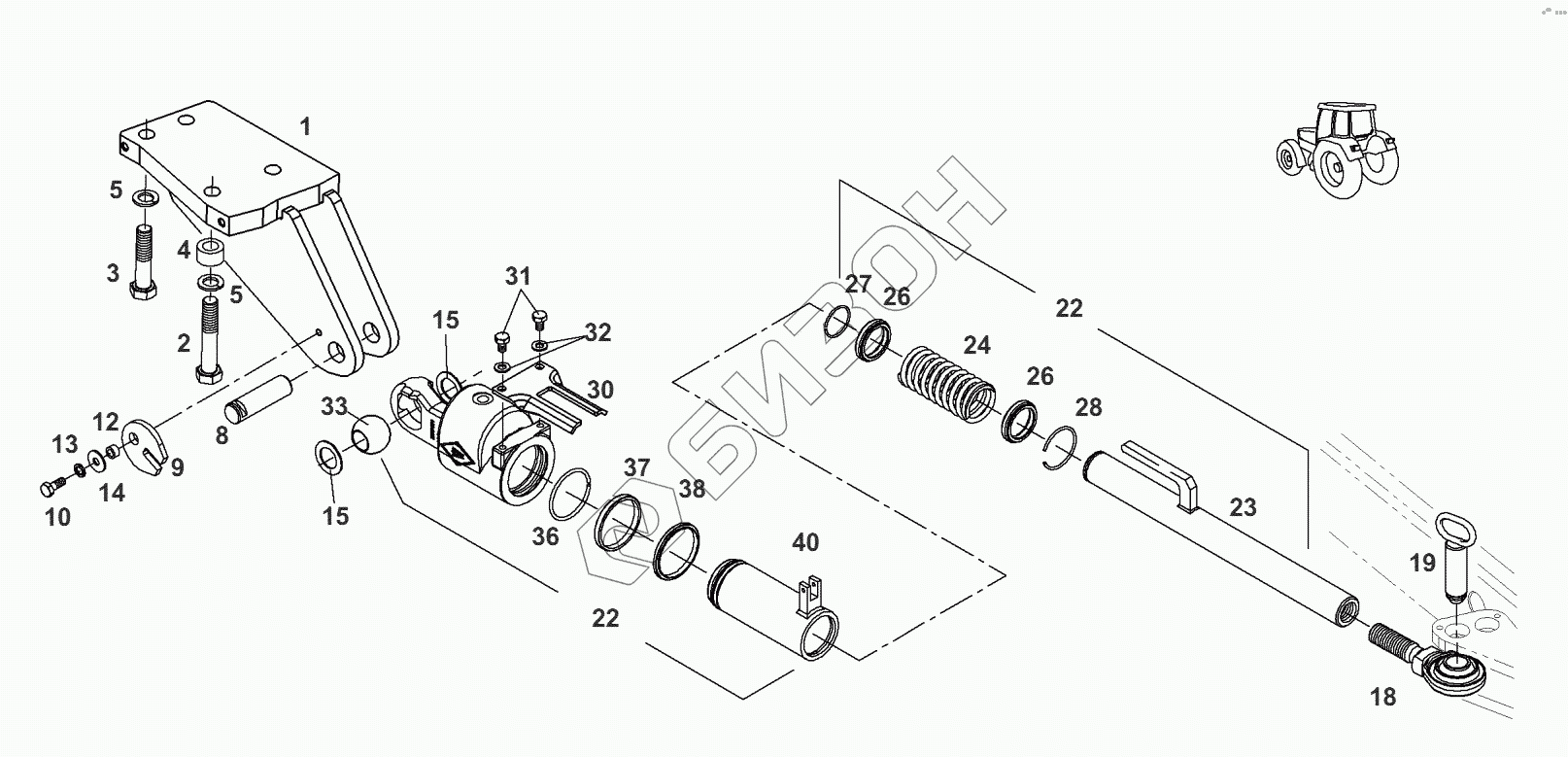

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Трехточечная подвеска-опора
1
1
2
3
4
5
5
8
9
10
12
13
14
15
15
18
19
22
22
23
24
26
26
27
28
30
31
32
33
36
37
38
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н931.870.041.040 | подшипник |
Загрузка ...
|
|
| 1 | Н931.870.041.030 | подшипник |
Загрузка ...
|
|
| 2 | Х486.556.001.000 | винт шестигранный |
Загрузка ...
|
|
| 3 | Х486.555.700.000 | винт шестигранный |
Загрузка ...
|
|
| 4 | 926.870.040.010 | втулка |
Загрузка ...
|
|
| 5 | Х520.807.801.000 | кольцо пружинное |
Загрузка ...
|
|
| 8 | 931.870.041.020 | палец |
Загрузка ...
|
|
| 9 | 926.870.030.020 | шайба стопорная |
Загрузка ...
|
|
| 10 | Х487.531.506.000 | винт шестигранный |
Загрузка ...
|
|
| 12 | 926.870.030.030 | втулка |
Загрузка ...
|
|
| 13 | Х520.804.401.000 | кольцо пружинное |
Загрузка ...
|
|
| 14 | Х454.407.508.000 | шайба |
Загрузка ...
|
|
| 15 | 931.870.041.030 | шайба |
Загрузка ...
|
|
| 18 | Н930.870.040.040 | шпиндель шарнирный |
Загрузка ...
|
|
| 19 | Н930.870.040.070 | палец |
Загрузка ...
|
|
| 22 | G931.870.041.010 | штанга |
Загрузка ...
|
|
| 23 | F931.870.041.010 | патрубок |
Загрузка ...
|
|
| 24 | F931.870.041.020 | пружина |
Загрузка ...
|
|
| 26 | F931.870.041.030 | кольцо |
Загрузка ...
|
|
| 27 | F931.870.041.040 | кольцо стопорное |
Загрузка ...
|
|
| 28 | Х533.315.846.000 | кольцо стопорное |
Загрузка ...
|
|
| 30 | F931.870.041.050 | элемент направляющий |
Загрузка ...
|
|
| 31 | Х487.530.441.000 | винт шестигранный |
Загрузка ...
|
|
| 32 | Х450.007.508.000 | шайба |
Загрузка ...
|
|
| 33 | F931.870.041.060 | гильза шаровая |
Загрузка ...
|
|
| 36 | F931.870.041.070 | кольцо стопорное |
Загрузка ...
|
|
| 37 | F931.870.041.080 | поршневые кольца |
Загрузка ...
|
|
| 38 | F931.870.041.090 | отражатель |
Загрузка ...
|
|
| 40 | F931.870.041.100 | труба цилиндрическая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
