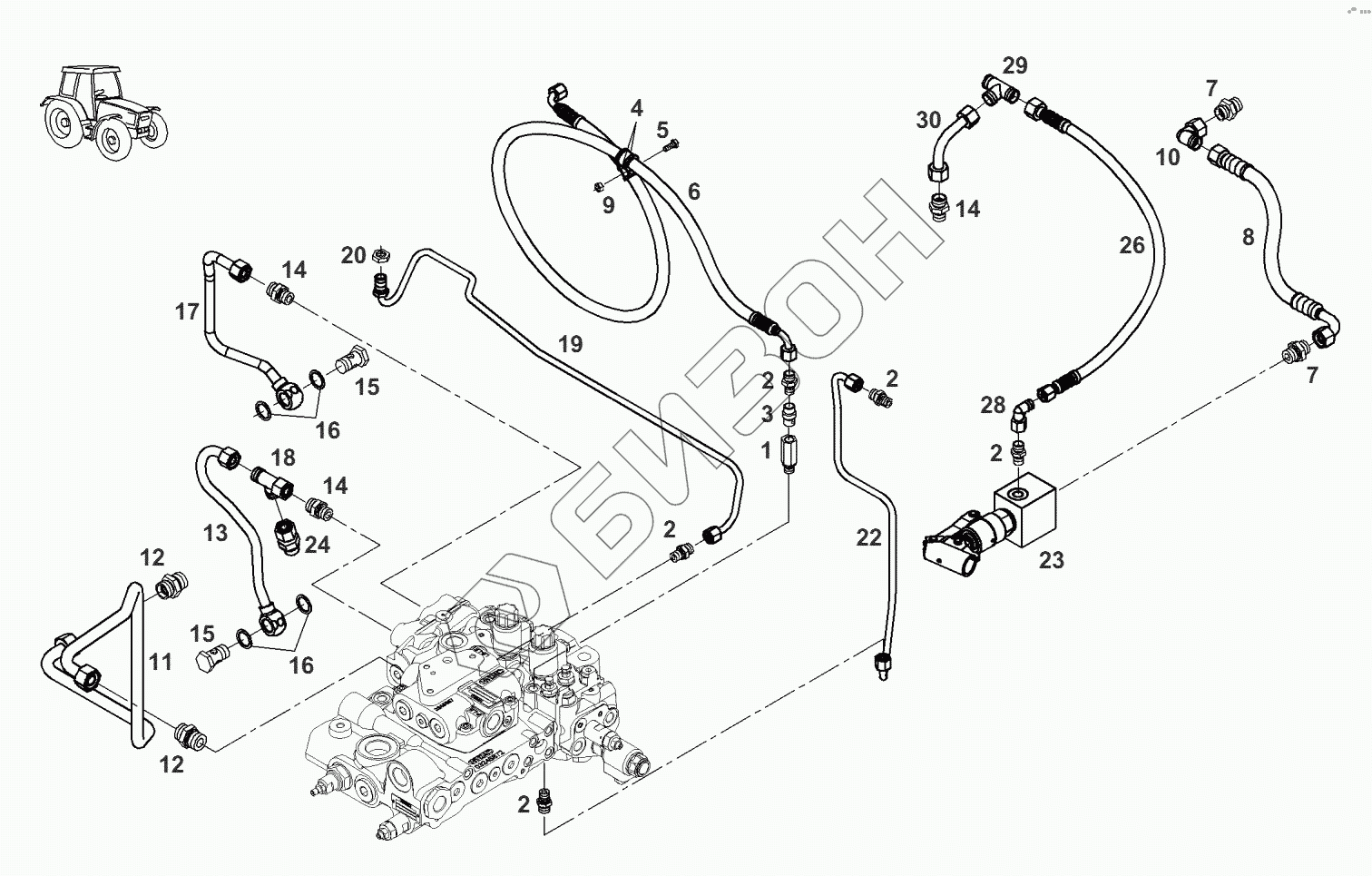

Графический каталог запасных частей к технике: AGCO Fendt-936 часть3. Гидравлическое соединение-трубопровод основного контура
1
2
2
2
2
2
3
4
5
6
7
7
8
9
10
11
12
12
13
14
14
14
15
15
16
16
17
18
19
20
22
22
22
22
24
26
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 412.951.010.011 | корпус клапана |
Загрузка ...
|
|
| 2 | Х592.501.002.000 | штуцер резьбовой |
Загрузка ...
|
|
| 3 | G404.950.901.100 | клапан золотниковый обратный |
Загрузка ...
|
|
| 4 | Х459.075.700.000 | хомут трубы |
Загрузка ...
|
|
| 5 | Х487.520.041.000 | винт шестигранный |
Загрузка ...
|
|
| 6 | Н931.952.010.460 | шланг напорный |
Загрузка ...
|
|
| 7 | Х592.501.202.000 | штуцер резьбовой |
Загрузка ...
|
|
| 8 | Н931.952.010.380 | шланг заборный |
Загрузка ...
|
|
| 9 | Х428.202.239.000 | гайка |
Загрузка ...
|
|
| 10 | Х584.316.900.000 | ESTB-соединение |
Загрузка ...
|
|
| 11 | Н931.952.010.100 | труба напорная |
Загрузка ...
|
|
| 12 | Х592.502.201.000 | штуцер резьбовой |
Загрузка ...
|
|
| 13 | Н931.952.010.301 | труба напорная |
Загрузка ...
|
|
| 14 | Х592.501.200.000 | штуцер резьбовой |
Загрузка ...
|
|
| 15 | 205.950.010.340 | штуцер |
Загрузка ...
|
|
| 16 | F931.952.340.140 | кольцо уплотнительное |
Загрузка ...
|
|
| 17 | Н931.952.010.311 | труба напорная |
Загрузка ...
|
|
| 18 | Х584.416.202.000 | штуцер |
Загрузка ...
|
|
| 19 | Н931.952.010.161 | труба напорная |
Загрузка ...
|
|
| 20 | Х435.903.801.000 | гайка |
Загрузка ...
|
|
| 22 | Н931.952.010.270 | труба напорная |
Загрузка ...
|
|
| 22 | Н931.952.010.260 | труба напорная |
Загрузка ...
|
|
| 22 | Н931.952.010.280 | труба напорная |
Загрузка ...
|
|
| 22 | Н931.952.010.430 | труба напорная |
Загрузка ...
|
|
| 24 | Х592.302.701.000 | штуцер |
Загрузка ...
|
|
| 26 | Н931.952.010.370 | шланг напорный |
Загрузка ...
|
|
| 28 | Х584.316.000.000 | ESTB-W штуцер |
Загрузка ...
|
|
| 29 | Х592.716.200.000 | тройник |
Загрузка ...
|
|
| 30 | Н931.952.010.210 | труба напорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
