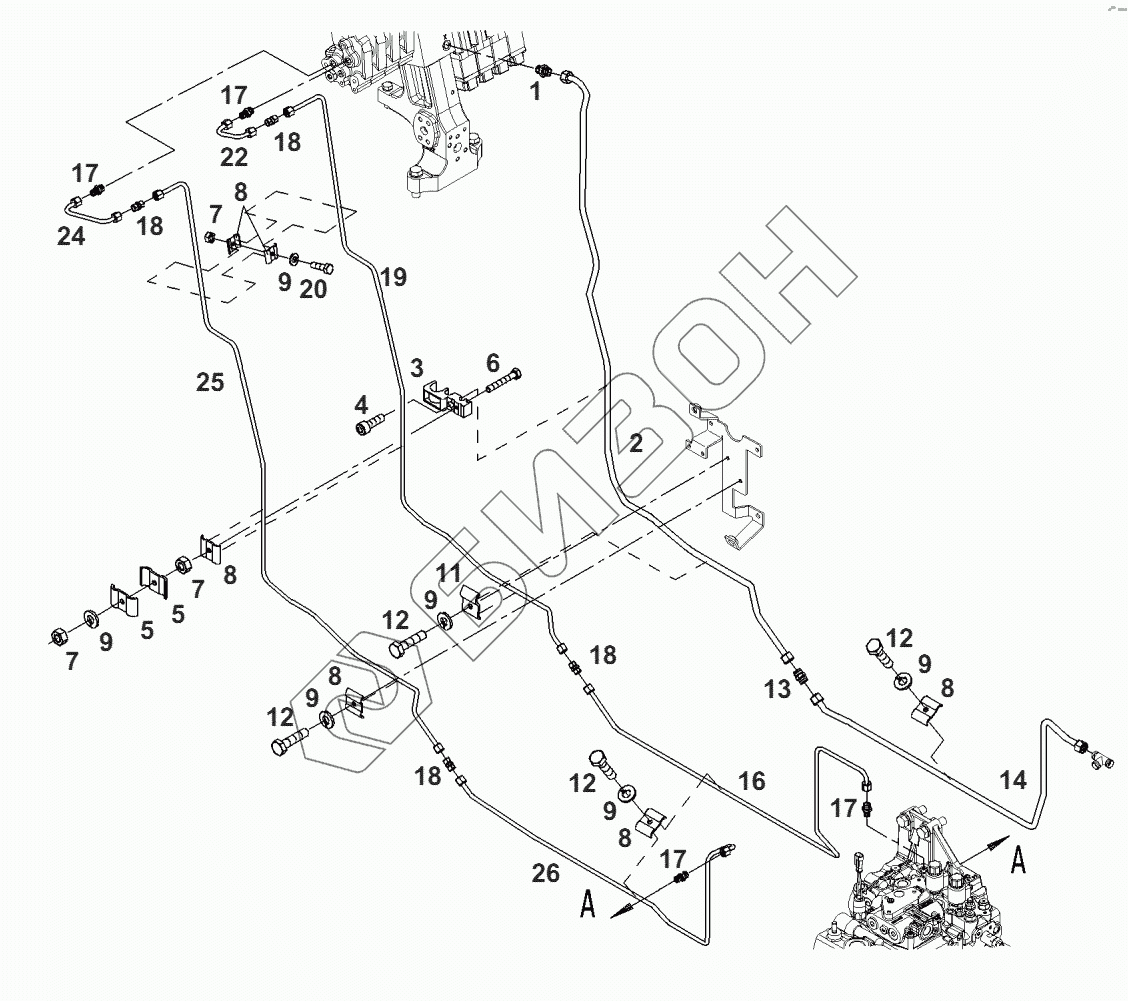

Графический каталог запасных частей к технике: AGCO Fendt-936 часть3. Гидравлическое соединение-трубопровод основного контура
1
2
3
4
5
5
6
7
7
7
8
8
8
8
8
9
9
9
9
9
9
11
12
12
12
12
13
14
16
17
17
17
17
18
18
18
18
19
20
22
22
22
22
24
24
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Х592.501.200.000 | штуцер резьбовой |
Загрузка ...
|
|
| 2 | Н931.952.010.230 | труба напорная |
Загрузка ...
|
|
| 3 | 931.952.010.101 | кронштейн |
Загрузка ...
|
|
| 4 | Х485.007.501.000 | болт цилиндрический |
Загрузка ...
|
|
| 5 | 178.950.010.260 | хомут |
Загрузка ...
|
|
| 6 | Х487.521.341.000 | винт шестигранный |
Загрузка ...
|
|
| 7 | Х428.202.239.000 | гайка |
Загрузка ...
|
|
| 8 | 278.951.130.280 | хомут |
Загрузка ...
|
|
| 9 | Х520.803.001.000 | кольцо пружинное |
Загрузка ...
|
|
| 10 | 916.960.640.020 | палец |
Загрузка ...
|
|
| 11 | 916.100.620.020 | хомут |
Загрузка ...
|
|
| 12 | Х487.520.941.000 | винт шестигранный |
Загрузка ...
|
|
| 13 | Х592.616.200.000 | штуцер |
Загрузка ...
|
|
| 14 | Н931.952.010.180 | труба напорная |
Загрузка ...
|
|
| 16 | Н931.952.010.030 | труба напорная |
Загрузка ...
|
|
| 17 | Х592.501.002.000 | штуцер резьбовой |
Загрузка ...
|
|
| 18 | Х592.616.000.000 | штуцер |
Загрузка ...
|
|
| 19 | Н931.952.010.240 | труба напорная |
Загрузка ...
|
|
| 20 | Х487.520.641.000 | винт шестигранный |
Загрузка ...
|
|
| 22 | Н931.952.010.350 | труба напорная |
Загрузка ...
|
|
| 22 | Н931.952.010.400 | труба напорная |
Загрузка ...
|
|
| 22 | Н931.952.010.420 | труба напорная |
Загрузка ...
|
|
| 22 | Н931.952.010.450 | труба напорная |
Загрузка ...
|
|
| 24 | Н931.952.010.340 | труба напорная |
Загрузка ...
|
|
| 24 | Н931.952.010.390 | труба напорная |
Загрузка ...
|
|
| 24 | Н931.952.010.410 | труба напорная |
Загрузка ...
|
|
| 24 | Н931.952.010.440 | труба напорная |
Загрузка ...
|
|
| 25 | Н931.952.010.220 | труба напорная |
Загрузка ...
|
|
| 26 | Н931.952.010.170 | труба напорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
