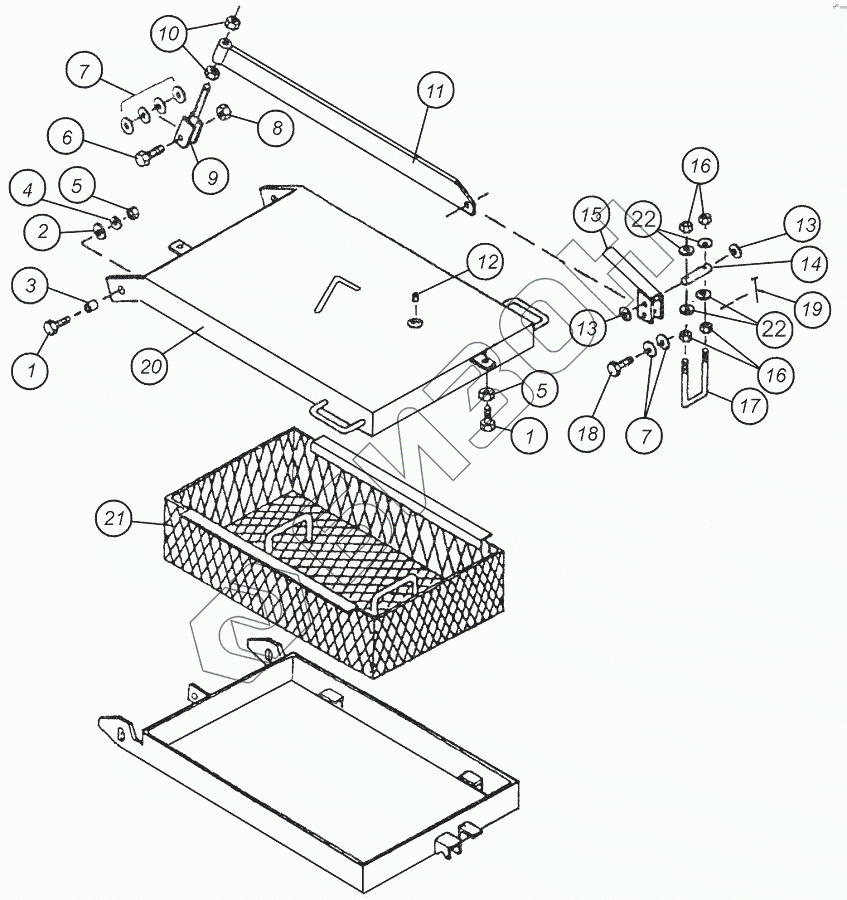

Графический каталог запасных частей к технике: Агро ТОМЬ ПК-10. Крышка бункера

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
13
14
15
16
16
17
18
19
20
21
22
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 Болт М12х65 Болт
Загрузка ...
2 Б1.000.000.48 Шайба
Загрузка ...
3 Т389.00.00.46 Втулка
Загрузка ...
4 Шайба пружинная O12 Шайба пружинная
Загрузка ...
5 Гайка М12 Гайка
Загрузка ...
6 Болт М10х40 Болт
Загрузка ...
7 Шайба плоская O10 Шайба плоская
Загрузка ...
8 Гайка М10 Гайка
Загрузка ...
9 Б1-068.000.00 Вилка
Загрузка ...
10 Гайка М16 Гайка
Загрузка ...
11сб Т389.20.00.00 Запор крышки в сборе
Загрузка ...
11 Т389.20.10.00 Балка
Загрузка ...
12 А100.15.00.01 Пробка
Загрузка ...
13 Шайба плоская O16 мм Шайба плоская
Загрузка ...
14 Т389.20.00.01 Ось
Загрузка ...
15 Т389.20.20.00 Рычаг
Загрузка ...
16 Гайка М8 Гайка
Загрузка ...
17 Т389.20.00.02 Скоба
Загрузка ...
18 Ось 6-10 40 Ось
Загрузка ...
19 Шплинт 2,5 18 Шплинт
Загрузка ...
20 Т389.15.00.00 Крышка бункера
Загрузка ...
21 А100.00.09.00 Корзина
Загрузка ...
22 Шайба плоская O8 мм Шайба плоская
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
