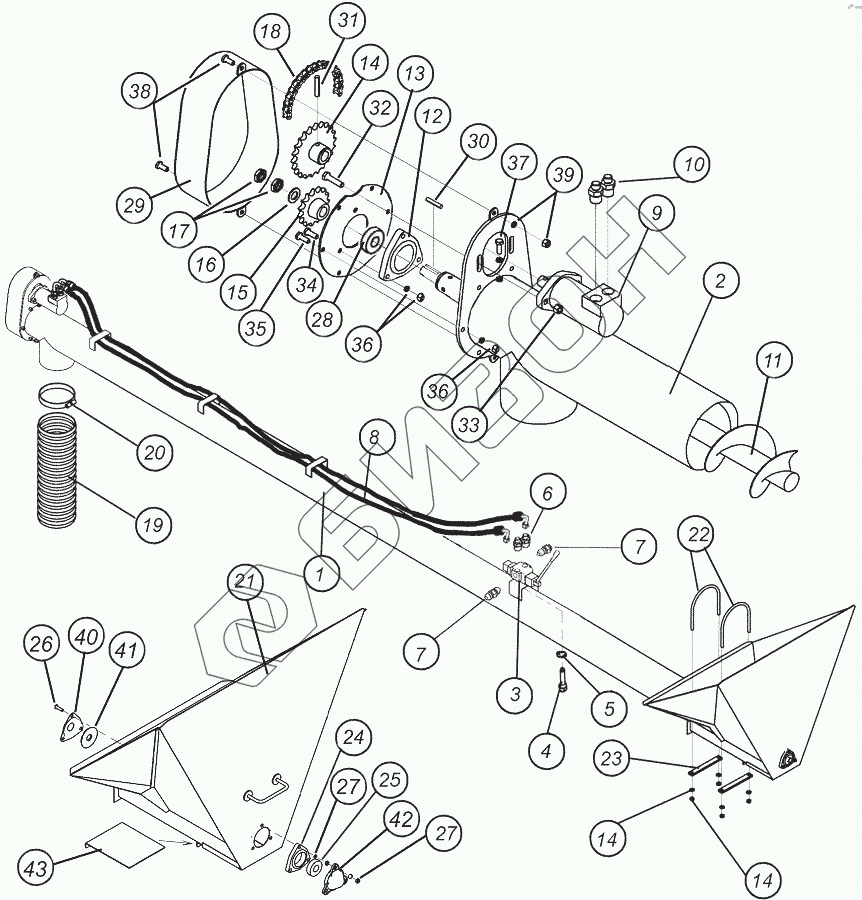

Графический каталог запасных частей к технике: Агро ТОМЬ ПК-10. Шнек
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
27
27
27
27
27
28
29
30
31
32
33
33
34
35
36
36
36
36
36
36
37
37
38
39
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Ш-00.00.000-04 | Шнек в сборе |
Загрузка ...
|
|
| 2 | Ш-01.00.000-04 | Труба шнека |
Загрузка ...
|
|
| 3 | 1021498 | Кран-распределитель шнека |
Загрузка ...
|
|
| 4 | 1011600 | Болт |
Загрузка ...
|
|
| 5 | Шайба пружинная O10 | Шайба пружинная |
Загрузка ...
|
|
| 6 | Т394.50.00.02 | Штуцер |
Загрузка ...
|
|
| 7 | Ш-00.00.010 | Штуцер |
Загрузка ...
|
|
| 8 | Рукав 12-28-3900-М20х1.5-2У | Рукав |
Загрузка ...
|
|
| 9 | 1032092 | Гидромотор |
Загрузка ...
|
|
| 10 | Ш-00.000.06-01 | Переходник гидромотора |
Загрузка ...
|
|
| 11 | Ш-02.00.000-04 | Шнек |
Загрузка ...
|
|
| 12 | Н.027.104 | Корпус подшипника |
Загрузка ...
|
|
| 13 | Ш-00.00.007-04 | Фланец |
Загрузка ...
|
|
| 14 | Н.022.010.22 | Звездочка |
Загрузка ...
|
|
| 15 | Н.022.319.01 | Звездочка |
Загрузка ...
|
|
| 16 | Ш-00.00.014 | Шайба |
Загрузка ...
|
|
| 17 | Гайка М20 | Гайка |
Загрузка ...
|
|
| 17 | Контргайка М20 | Контргайка |
Загрузка ...
|
|
| 18 | Цепь ПР 19,05-3180 | Цепь |
Загрузка ...
|
|
| 18а | С-ПР-19,05-3180 | Соединительное звено |
Загрузка ...
|
|
| 18а | П-ПР-19,05-3180 | Звено |
Загрузка ...
|
|
| 19 | 1021542 | Рукав шнека |
Загрузка ...
|
|
| 20 | Хомут O175-200 мм | Хомут |
Загрузка ...
|
|
| 21 | Ш-03.00.000-04 | Приемный бункер в сборе |
Загрузка ...
|
|
| 22 | Ш-00.00.002 | Стремянка |
Загрузка ...
|
|
| 23 | Ш-00.00.003 | Пластина |
Загрузка ...
|
|
| 24 | Н.027.103А | Корпус подшипника |
Загрузка ...
|
|
| 25 | 1680205 | Подшипник |
Загрузка ...
|
|
| 26 | Болт М8х50 | Болт |
Загрузка ...
|
|
| 27 | Гайка М8 | Гайка |
Загрузка ...
|
|
| 27 | Шайба пружинная O8мм | Шайба пружинная |
Загрузка ...
|
|
| 28 | 1580207ЕК10Т2С17 | Подшипник |
Загрузка ...
|
|
| 29 | Ш-04.00.000 | Кожух |
Загрузка ...
|
|
| 30 | Ш-00.00.013 | Шпонка |
Загрузка ...
|
|
| 31 | Т394.01.00.03 | Штифт |
Загрузка ...
|
|
| 32 | Болт М12х40 | Болт |
Загрузка ...
|
|
| 33 | Гайка М12 | Гайка |
Загрузка ...
|
|
| 33 | Шайба пружинная | Шайба пружинная |
Загрузка ...
|
|
| 34 | Болт М10х25 | Болт |
Загрузка ...
|
|
| 35 | Болт М10х35 | Болт |
Загрузка ...
|
|
| 36 | Гайка М10 | Гайка |
Загрузка ...
|
|
| 36 | Шайба пружинная | Шайба пружинная |
Загрузка ...
|
|
| 37 | Болт распорный М10х35 | Болт распорный |
Загрузка ...
|
|
| 37 | Контргайка М10 | Контргайка |
Загрузка ...
|
|
| 38 | Болт М8х25 | Болт |
Загрузка ...
|
|
| 39 | Гайка М8 | Гайка |
Загрузка ...
|
|
| 39 | Шайба пружинная | Шайба пружинная |
Загрузка ...
|
|
| 40 | Н.166.203 | Крышка |
Загрузка ...
|
|
| 41 | Ш-00.00.008-05 | Уплотнение |
Загрузка ...
|
|
| 42 | 10.01.47.011 | Колпачок |
Загрузка ...
|
|
| 43 | Ш-03.00.003-01 | Задвижка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
