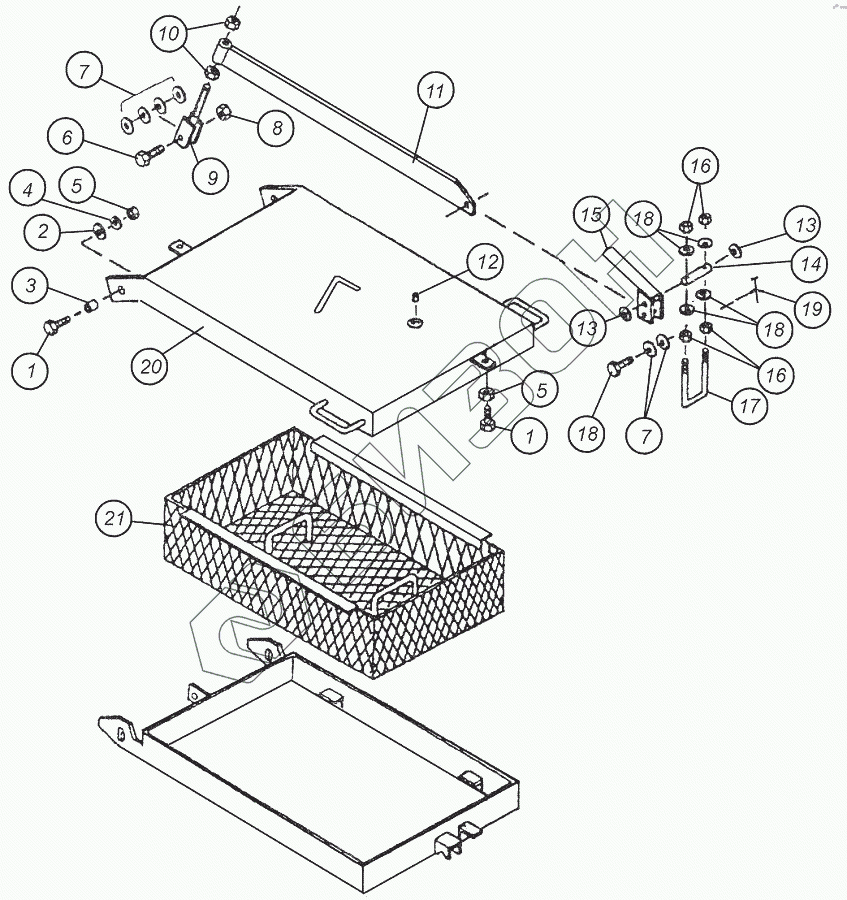

Графический каталог запасных частей к технике: Агро ТОМЬ ПК-6,3Б. Крышка бункера
1
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
13
14
15
16
16
17
18
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Болт М12х65 | Болт |
Загрузка ...
|
|
| 2 | Б1.000.000.48 | Шайба |
Загрузка ...
|
|
| 3 | Т389.00.00.46 | Втулка |
Загрузка ...
|
|
| 4 | Шайба пружинная O12 | Шайба пружинная |
Загрузка ...
|
|
| 5 | Гайка М12 | Гайка |
Загрузка ...
|
|
| 6 | Болт М10х40 | Болт |
Загрузка ...
|
|
| 7 | Шайба плоская O10 | Шайба плоская |
Загрузка ...
|
|
| 8 | Гайка М10 | Гайка |
Загрузка ...
|
|
| 9 | Б1-068.000.00 | Вилка |
Загрузка ...
|
|
| 10 | Гайка М16 | Гайка |
Загрузка ...
|
|
| 11сб | Т389.20.00.00 | Запор крышки в сборе |
Загрузка ...
|
|
| 11 | Т389.20.10.00 | Балка |
Загрузка ...
|
|
| 12 | А100.15.00.01 | Пробка |
Загрузка ...
|
|
| 13 | Шайба плоская O16 мм | Шайба плоская |
Загрузка ...
|
|
| 14 | Т389.20.00.01 | Ось |
Загрузка ...
|
|
| 15 | Т389.20.20.00 | Рычаг |
Загрузка ...
|
|
| 16 | Гайка М8 | Гайка |
Загрузка ...
|
|
| 17 | Т389.20.00.02 | Скоба |
Загрузка ...
|
|
| 18 | Ось 6-10 40 | Ось |
Загрузка ...
|
|
| 19 | Шплинт 2,5 18 | Шплинт |
Загрузка ...
|
|
| 20 | Т389.15.00.00 | Крышка бункера |
Загрузка ...
|
|
| 21 | Т389.00.09.00 | Корзина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
