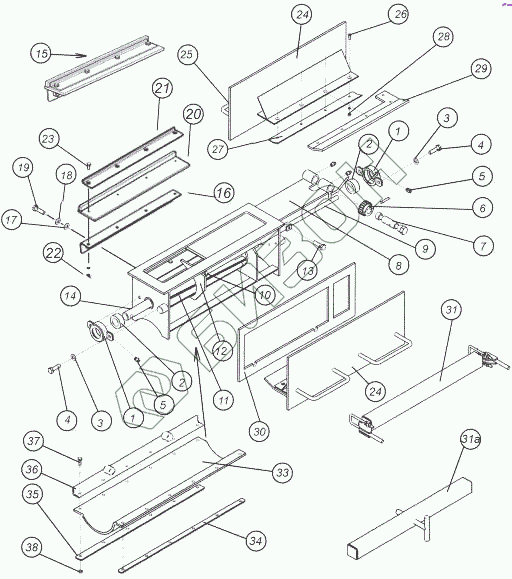

Графический каталог запасных частей к технике: Агро ТОМЬ ПК-6,3Б. Высевающий узел
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
26
27
28
28
29
30
31
31а
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Т389.00.03.00-01 | Обойма подшипника |
Загрузка ...
|
|
| 2 | ШС-25К | Подшипник шарнир. |
Загрузка ...
|
|
| 3 | Шайба пружинная O8 мм | Шайба пружинная |
Загрузка ...
|
|
| 4 | Болт М8х12 | Болт |
Загрузка ...
|
|
| 5 | Маслёнка 1.2.Ц6.ХР | Маслёнка |
Загрузка ...
|
|
| 6 | А100.65.00.01 | Шестерня |
Загрузка ...
|
|
| 7 | А100.65.00.02 | Вал |
Загрузка ...
|
|
| 8сб | А100.65.00.00 | Заслонка в сборе |
Загрузка ...
|
|
| 8 | А100.65.10.00 | Заслонка |
Загрузка ...
|
|
| 9 | Т389.00.00.15 | Штанга |
Загрузка ...
|
|
| 10 | 1011591 | Гайка |
Загрузка ...
|
|
| 11 | Дозирующий валик | Дозирующий валик |
Загрузка ...
|
|
| 12 | А100.00.26.00 | Отсекатель |
Загрузка ...
|
|
| 13 | Контргайка М6 | Контргайка |
Загрузка ...
|
|
| 13 | Болт М6х20 | Болт |
Загрузка ...
|
|
| 14 | Т389.00.00.42-01 | Вал переднего дозатора |
Загрузка ...
|
|
| 14а | Т389.00.00.41 | Вал заднего дозатора |
Загрузка ...
|
|
| 15 | А100А.00.22.00 | Шторка |
Загрузка ...
|
|
| 16 | А100А.00.22.01 | Кронштейн |
Загрузка ...
|
|
| 17 | Шайба плоская O10 мм | Шайба плоская |
Загрузка ...
|
|
| 18 | Шайба пружинная O10 | Шайба пружинная |
Загрузка ...
|
|
| 19 | Болт М10х25 | Болт |
Загрузка ...
|
|
| 20 | А100А.00.22.03 | Прижим |
Загрузка ...
|
|
| 21 | А100А.00.22.02 | Накладка |
Загрузка ...
|
|
| 22 | Гайка М10 | Гайка |
Загрузка ...
|
|
| 22 | Шайба плоская | Шайба плоская |
Загрузка ...
|
|
| 23 | Болт М10х20 | Болт |
Загрузка ...
|
|
| 24 | Т389.00.25.00-01 | Крышка дозатора |
Загрузка ...
|
|
| 25 | Т389.00.25.10-01 | Крышка |
Загрузка ...
|
|
| 26 | Винт В 8М6х12 | Винт |
Загрузка ...
|
|
| 27 | Т389.00.25.03-01 | Накладка |
Загрузка ...
|
|
| 28 | Гайка М6 | Гайка |
Загрузка ...
|
|
| 28 | Шайба пружинная O6 | Шайба пружинная |
Загрузка ...
|
|
| 29 | Т389.00.25.05-01 | Прижим |
Загрузка ...
|
|
| 30 | Т389.00.25.04-01 | Уплотнение |
Загрузка ...
|
|
| 31 | Т389.30.00.00 | Захват |
Загрузка ...
|
|
| 31а | Т389.30.00.00-01 | Притяжитель |
Загрузка ...
|
|
| 33 | Т389.00.00.05 | Шторка |
Загрузка ...
|
|
| 34 | Т389.00.00.06 | Накладка |
Загрузка ...
|
|
| 35 | Т389.00.00.04 | Накладка |
Загрузка ...
|
|
| 36 | Т389.00.19.00 | Кронштейн |
Загрузка ...
|
|
| 37 | Болт М6х20 | Болт |
Загрузка ...
|
|
| 38 | Гайка М6 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
