Графический каталог запасных частей к технике: АГРОМАШ -L АГРОМАШ-L TD904. Крыло левое

Тип техники

Марка

Модель

Схема

1.1

1.2

1.2.1

1.2.2

1.2.3

1.2.4

1.3

1.4

2.1

2.2

2.3

2.4

2.5

2.6

2.7

2.8

2.9

2.10

2.11

2.12

2.13

2.14

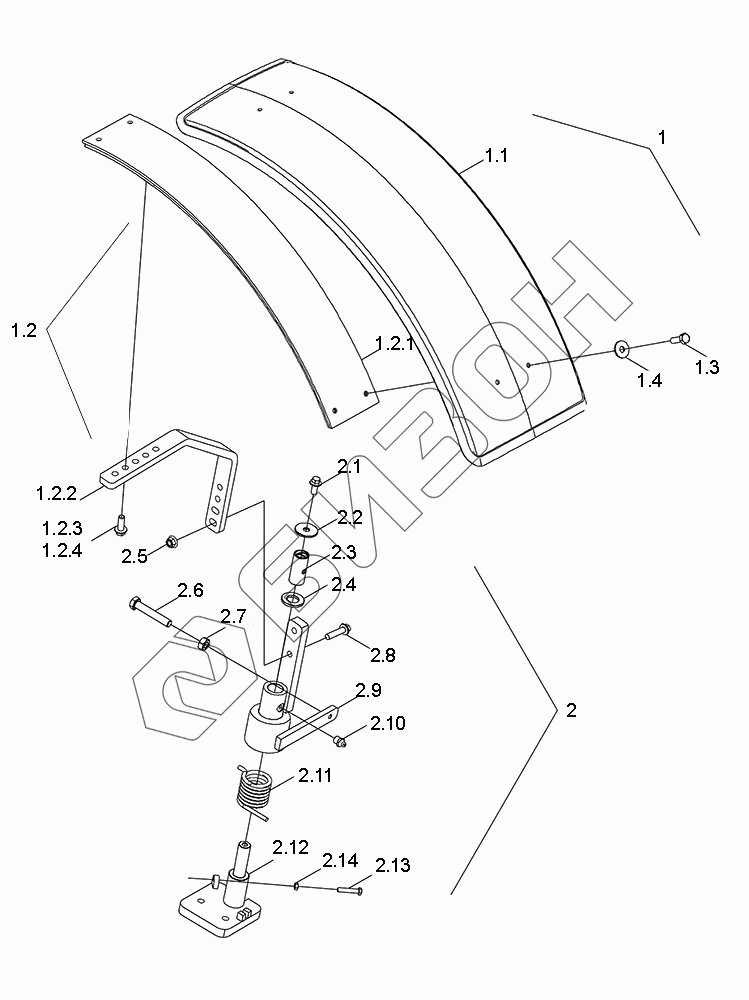

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM5D477011000K	TM5D477011000K	Крыло левое переднее грязезащитное в сборе	Загрузка ...
TM5D477010000K	TM5D477010000K	Крыло переднее грязезащитное в сборе	Загрузка ...
1	TM5D477013100K	Сборка корпуса зрязезащитного крыла в сборе	Загрузка ...
1.1	SI-TM5D477013101K	Крыло переднее	Загрузка ...
1.2	90ТК.47.230СБ	Кронштейн крыла переднего	Загрузка ...
1.2.1	90ТК.47.260СБ	Основание крыла	Загрузка ...
1.2.2	90ТК.47.131	Опора крыла	Загрузка ...
1.2.3	M12-6gx35.88.019 ГОСТ 7798-70	Болт	Загрузка ...
1.2.4	12ОТ 65Г 019 ГОСТ 7798-70	Шайба	Загрузка ...
1.3	GBT5783-M8X25- 8.8-A2L	Болты с шестигранной головкой	Загрузка ...
1.4	GBT96.1-8-A2	Шайба большая	Загрузка ...
2	TM5D477011100K	Кронштейн левого переднего брызговика в сборе	Загрузка ...
2.1	GBT16674.1-M12X25-8.8- A3L	Болт шестигранный фланцевый	Загрузка ...
2.2	TB400.475-07	Шайба 2	Загрузка ...
2.3	TB400.475-05	Втулка	Загрузка ...
2.4	TB400.475-06	Шайба	Загрузка ...
2.5	GBT6177.1-M12-10-A3L	Гайка шестигранная фланцевая	Загрузка ...
2.6	GBT5783-M10X60-10.9- A2L	Болты с шестигранной головкой	Загрузка ...
2.7	GBT6170-M10-8-A3L	Гайка шестигранная типа 1	Загрузка ...
2.8	GBT16674.1-M12X50-8.8- A3L	Болт шестигранный фланцевый	Загрузка ...
2.9	TM5D477011120K	Приварка левого монтажного кронштейна в сборе	Загрузка ...
2.10	JBT7940.1-M10X1	Пресс-маслёнка	Загрузка ...
2.11	TD1C476020009K	Пружина кручения левая	Загрузка ...
2.12	TD1C476030003K	Сварка пластины левого утсановки	Загрузка ...
2.13	GBT5783-M8X45-8.8-A2L	Болты с шестигранной головкой	Загрузка ...
2.14	GBT6170-M8-8-A2L	Гайка шестигранная типа 1	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
