Графический каталог запасных частей к технике: АГРОМАШ -L АГРОМАШ-L TD904. Крыло правое

Тип техники

Марка

Модель

Схема

1.1

1.2

1.2.1

1.2.2

1.2.3

1.2.4

1.3

1.4

2.1

2.2

2.3

2.4

2.5

2.6

2.7

2.8

2.9

2.10

2.11

2.12

2.13

2.14

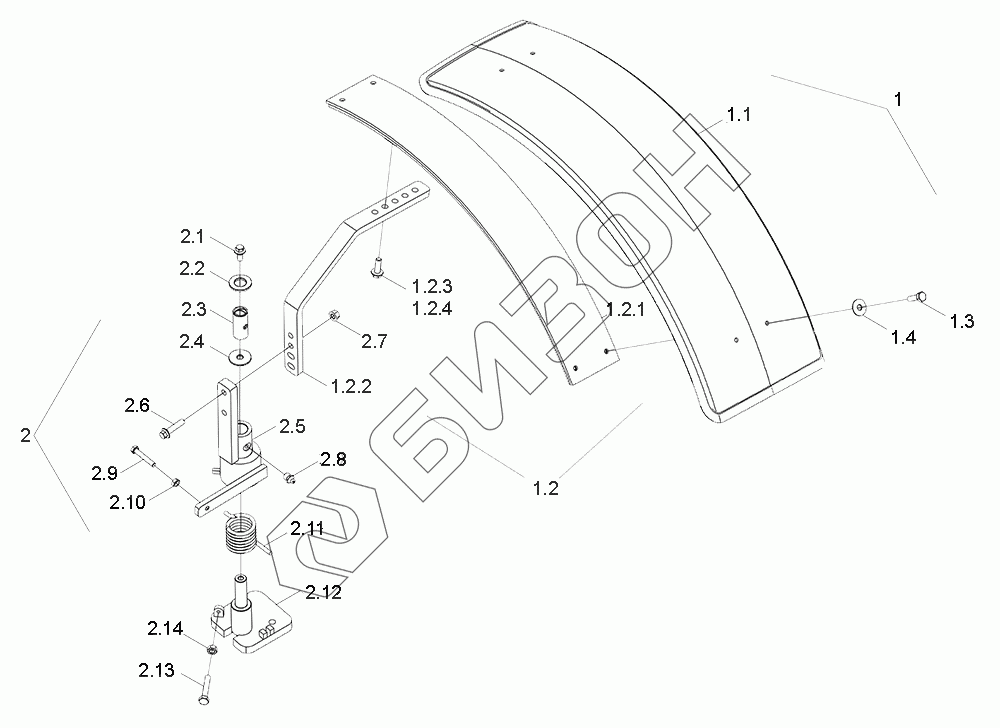

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM5D477012000K	TM5D477012000K	Крыло правое переднее грязезащитное в сборе	Загрузка ...
TM5D477010000K	TM5D477010000K	Крыло переднее грязезащитное в сборе	Загрузка ...
1	TM5D477013100K	Сборка корпуса зрязезащитного крыла в сборе	Загрузка ...
1.1	SI-TM5D477013101K	Крыло переднее	Загрузка ...
1.2	90ТК.47.230-1СБ	Кронштейн крыла переднего	Загрузка ...
1.2.1	90ТК.47.260СБ	Основание крыла	Загрузка ...
1.2.2	90ТК.47.231	Опора крыла	Загрузка ...
1.2.3	M12-6gx35.88.019 ГОСТ 7798-70	Болт	Загрузка ...
1.2.4	12ОТ 65Г.019 ГОСТ 6402-70	Шайба	Загрузка ...
1.3	GBT5783-M8X25-8.8-A2L	Болты с шестигранной головкой	Загрузка ...
1.4	GBT96.1-8-A2	Шайба большая	Загрузка ...
2	TM5D477012100K	Стойка опорная правого переднего зрязезащитного крыла в сборе	Загрузка ...
2.1	GBT16674.1-M12X25-8.8- A3L	Болт шестигранный фланцевый	Загрузка ...
2.2	TB400.475-07	Шайба 2	Загрузка ...
2.3	TB400.475-05	Втулка	Загрузка ...
2.4	TB400.475-06	Шайба	Загрузка ...
2.5	TM5D477012120K	Сварка опорной стойки правого установки	Загрузка ...
2.6	GBT16674.1-M12X50-8.8- A3L	Болт шестигранный фланцевый	Загрузка ...
2.7	GBT6177.1-M12-10-A3L	Гайка шестигранная фланцевая	Загрузка ...
2.8	JBT7940.1-M10X1	Пресс-маслёнка	Загрузка ...
2.9	GBT5783-M10X60-10.9- A2L	Болты с шестигранной головкой	Загрузка ...
2.10	GBT6170-M10-8-A3L	Гайка шестигранная типа 1	Загрузка ...
2.11	TD1C477020009K	Пружина кручения правая	Загрузка ...
2.12	TD1C477030004K	Сварка пластины правого установки	Загрузка ...
2.13	GBT5783-M8X45-8.8-A2L	Болты с шестигранной головкой	Загрузка ...
2.14	GBT6170-M8-8-A2L	Гайка шестигранная типа 1	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
