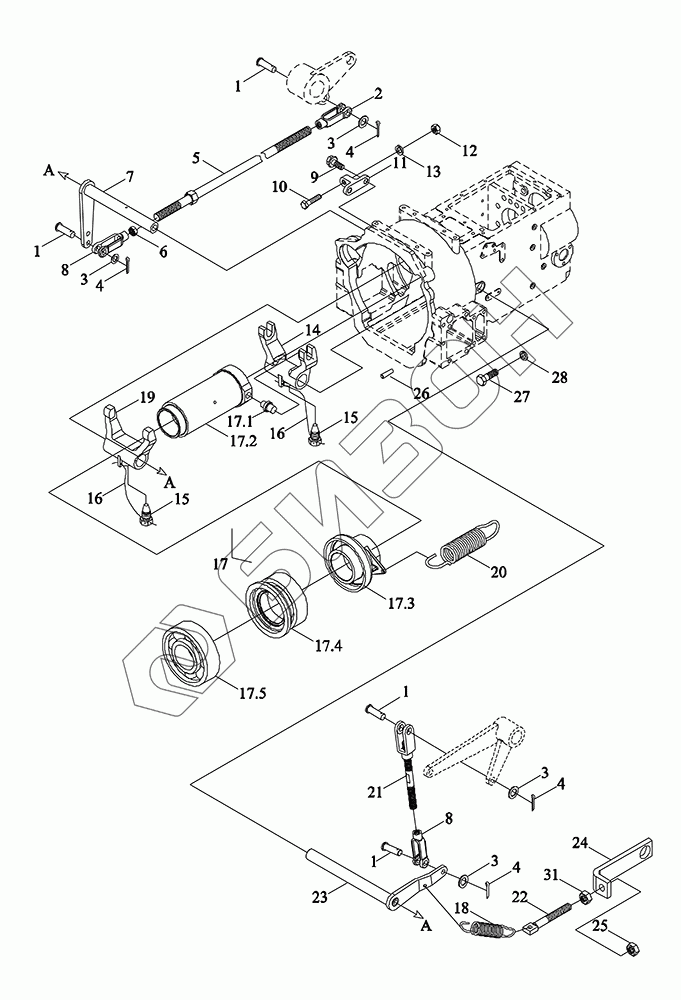

Графический каталог запасных частей к технике: АГРОМАШ -L АГРОМАШ-L TD904. Рабочий механизм сцепления 2
1
1
1
1
2
3
3
3
3
4
4
4
4
5
6
7
8
8
9
10
11
12
13
14
15
15
16
16
17
17.1
17.2
17.3
17.4
17.5
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S212020000 | TD1S212020000 | Механизм сцепления рабочий в сборе |
Загрузка ...
|
|
| 1 | GBT882-B10X32-A3L | Штифт |
Загрузка ...
|
|
| 2 | FT800.21.241 | Вилка заднего колеса рычага |
Загрузка ...
|
|
| 3 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 4 | GBT91-3.2X32-A3L | Шплинт разводной |
Загрузка ...
|
|
| 5 | FT800A.21.059a | Рычаг субсцепления |
Загрузка ...
|
|
| 6 | GBT6171-M10X1-8-A2L | Гайка шестигранная типа 1 |
Загрузка ...
|
|
| 7 | TD2C212010041 | Деталь вала кулисы сцепления сварная |
Загрузка ...
|
|
| 8 | FT800.21.240 | Вилка переднего колеса рычага |
Загрузка ...
|
|
| 9 | GBT5789-M10X20-8.8- A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 10 | GBT5783-M10X60-8.8- A3L | Болты с шестигранной головкой |
Загрузка ...
|
|
| 11 | FT800.21.212 | Седло ограничителя |
Загрузка ...
|
|
| 12 | GBT6170-M10-8-A3L | Гайка шестигранная типа 1 |
Загрузка ...
|
|
| 13 | GBT93-10-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 14 | FT800.21.204 | Вилка главного сцепления |
Загрузка ...
|
|
| 15 | FT800.21.239 | Винт установочный |
Загрузка ...
|
|
| 16 | TA800.212B-02 | Проволока из низкоуглеродистой стали SZ-1.4 |
Загрузка ...
|
|
| 17 | TD1S212020001 | Гнездо подшипника выключения сцепления и составной элемент |
Загрузка ...
|
|
| 17.1 | FT800.21.213 | Штифт цилиндрический |
Загрузка ...
|
|
| 17.2 | FT800.21C.205 | Корпус подшипника выключения главного сцепления |
Загрузка ...
|
|
| 17.3 | TS07212010002 | Корпус вторичного сцепления |
Загрузка ...
|
|
| 17.4 | TA820.213-10 | Подшипник разделительный NTM8842 |
Загрузка ...
|
|
| 17.5 | TA800.212-02 | Подшипник разделительный 996713 |
Загрузка ...
|
|
| 18 | FT800A.21.383 | Пружина возвратная |
Загрузка ...
|
|
| 19 | FT800.21.203a | Вилка вторичного сцепления |
Загрузка ...
|
|
| 20 | FT800.21.215 | Пружина возвратная вторичного сцепления |
Загрузка ...
|
|
| 21 | TG4S212020007 | Элемент сварной промежуточной штанги |
Загрузка ...
|
|
| 22 | FT800.21.207 | Винт регулировочный |
Загрузка ...
|
|
| 23 | FT800A.21.058b | Сварка вала коромысла главного сцепления |
Загрузка ...
|
|
| 24 | TS07212010009 | Пластина стопорная возвратной пружины |
Загрузка ...
|
|
| 25 | GBT6170-M8-8-A2L | Гайка шестигранная типа 1 |
Загрузка ...
|
|
| 26 | GBT119.1-10m6X26-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 27 | GBT5782-M10X45-10.9-A3L | Болты с шестигранной головкой |
Загрузка ...
|
|
| 28 | GBT93-10-A3L | Шайба стандартная пружинная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
