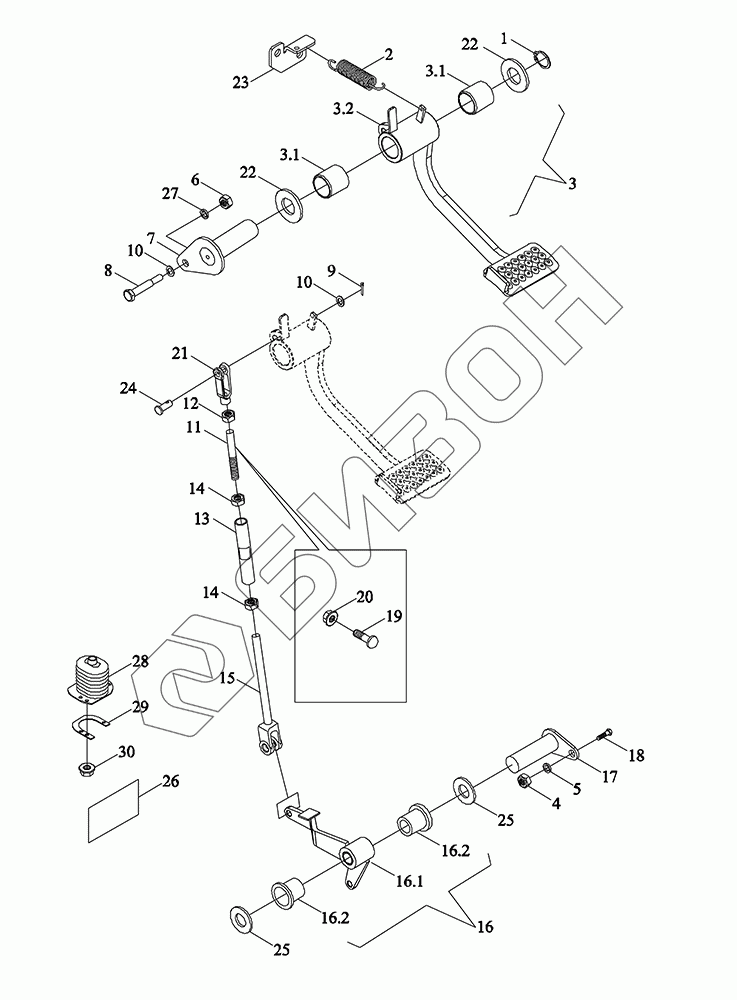

Графический каталог запасных частей к технике: АГРОМАШ -L АГРОМАШ-L TD904. Рабочий механизм сцепления 3
1
2
3
3.1
3.1
3.2
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
16.1
16.2
16.2
17
18
19
20
21
22
22
23
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S212020000 | TD1S212020000 | Механизм сцепления рабочий в сборе |
Загрузка ...
|
|
| 1 | GBT894.1-30 | Кольцо упругое стопорное для вала |
Загрузка ...
|
|
| 2 | TC02212020013 | Пружина возвратнаяа педали |
Загрузка ...
|
|
| 3 | TD1S212010002a | Кулиса сцепления в сборе |
Загрузка ...
|
|
| 3.1 | TD2C212010014 | Втулка композитная 30H9X34t8X25 |
Загрузка ...
|
|
| 3.2 | TD1S212010003 | Сварка коромысла сцепления |
Загрузка ...
|
|
| 4 | GBT6170-M8-8-A2L | Гайка шестигранная типа 1 |
Загрузка ...
|
|
| 5 | GBT93-8-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 6 | GBT6170-M10-8-A3L | Гайка шестигранная типа 1 |
Загрузка ...
|
|
| 7 | TH04212010026 | Вал педали сцепления опорный |
Загрузка ...
|
|
| 8 | TH04212010025 | Болт ограничительный |
Загрузка ...
|
|
| 9 | GBT91-3.2X32-A3L | Шплинт разводной |
Загрузка ...
|
|
| 10 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 11 | TD2C212010016 | Рычаг верхний сцепления |
Загрузка ...
|
|
| 12 | GBT6171-M10X1-8-A2L | Гайка шестигранная типа 1 |
Загрузка ...
|
|
| 13 | FT800A.21.353 | Столб промежуточный |
Загрузка ...
|
|
| 14 | GBT6171-M10X1-LH-8- A2L | Гайка шестигранная типа 1 |
Загрузка ...
|
|
| 15 | TD2C212010017 | Элемент сварной промежуточной штанги |
Загрузка ...
|
|
| 16 | TD1C212020003K | Рычаг переходной с прессовой посадкой |
Загрузка ...
|
|
| 16.1 | TD1C212020005K | Элемент переходного рычага сварной составной |
Загрузка ...
|
|
| 16.2 | TD2C212010022 | Втулка композитная 20H9X23X20 |
Загрузка ...
|
|
| 17 | TC03212010020 | Сварка опорного вала переходного рычага |
Загрузка ...
|
|
| 18 | GBT5783-M8X20-8.8-A2L | Болты с шестигранной головкой |
Загрузка ...
|
|
| 19 | FT800.43.030 | Фитинг регулировочного винта |
Загрузка ...
|
|
| 20 | GBT6177.1-M10-8-A3L | Гайка шестигранная фланцевая |
Загрузка ...
|
|
| 21 | FT800A.43B.119 | Вилка левого рычага |
Загрузка ...
|
|
| 22 | BZF0001-039 | Шайба плоская 31-50-3 |
Загрузка ...
|
|
| 23 | TD1S212010001 | Кронштейн возвратной пружины |
Загрузка ...
|
|
| 24 | GBT882-B10X32-A3L | Штифт |
Загрузка ...
|
|
| 25 | BZF0001-038 | Шайба плоская 21-40-3 |
Загрузка ...
|
|
| 26 | TD2C514010001 | Маркировка управления главным сцеплением |
Загрузка ...
|
|
| 27 | GBT93-10-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 28 | TS06212010031 | Втулка уплотнительная |
Загрузка ...
|
|
| 29 | TS06212010030 | Пластина нажимная уплотнительной втулки |
Загрузка ...
|
|
| 30 | GBT6177.1-M6-8-A2L | Гайка шестигранная фланцевая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
