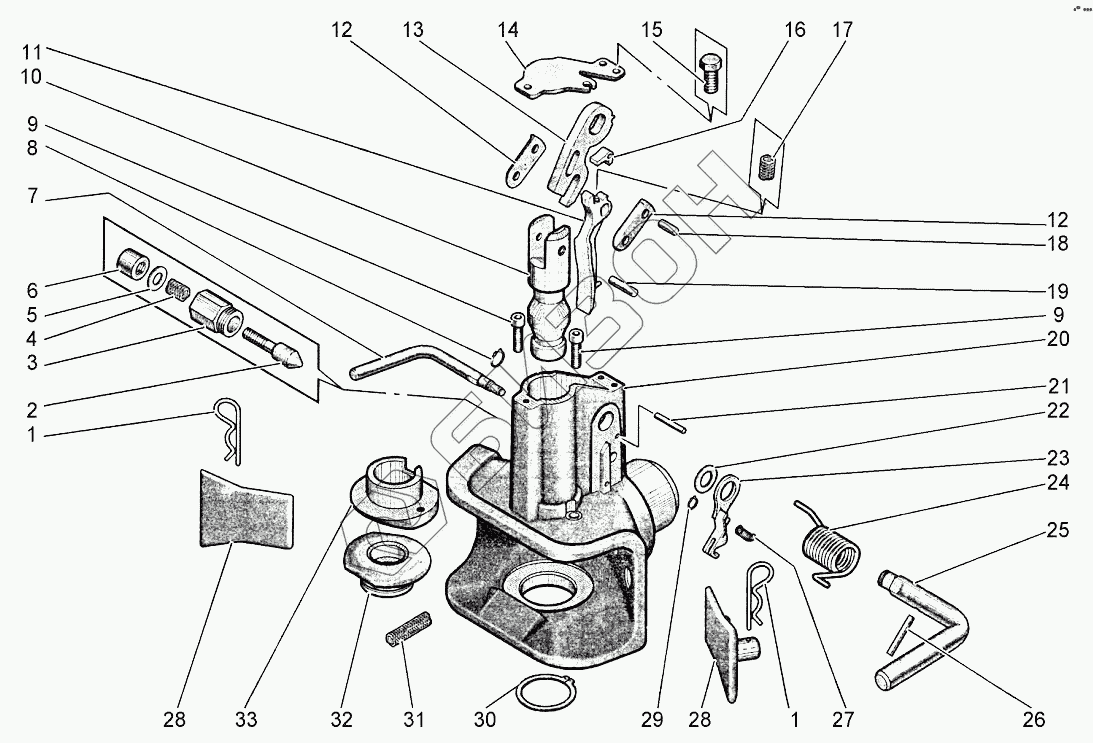

Графический каталог запасных частей к технике: Агротехмаш АТМ-5280. Фаркоп
1
1
2
3
4
5
6
7
8
9
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | АТM0923301 | Шплинт пружинный |
Загрузка ...
|
|
| 2 | АТM0923302 | Фиксатор |
Загрузка ...
|
|
| 3 | АТM0923303 | Корпус |
Загрузка ...
|
|
| 4 | АТM0923304 | Пружина |
Загрузка ...
|
|
| 5 | АТM0923305 | Шайба |
Загрузка ...
|
|
| 6 | АТM0923306 | Колпачок |
Загрузка ...
|
|
| 7 | АТM0923307 | Шкворень |
Загрузка ...
|
|
| 8 | Кольцо16X1 | Кольцо стопорное |
Загрузка ...
|
|
| 9 | ВинтM8х30 | Винт |
Загрузка ...
|
|
| 9 | ВинтM8х30 | Винт |
Загрузка ...
|
|
| 10 | АТM0923310 | Вилка |
Загрузка ...
|
|
| 11 | АТM0923311 | Замок |
Загрузка ...
|
|
| 12 | АТM0923312 | Щека |
Загрузка ...
|
|
| 13 | АТM0923313 | Кронштейн |
Загрузка ...
|
|
| 14 | АТM0923314 | Крышка |
Загрузка ...
|
|
| 15 | АТM0923315 | Болт |
Загрузка ...
|
|
| 16 | АТM0923316 | Кулачек |
Загрузка ...
|
|
| 17 | АТM0923317 | Пружина |
Загрузка ...
|
|
| 18 | Штифт8x20 | Штифт |
Загрузка ...
|
|
| 19 | Штифт8x32 | Штифт |
Загрузка ...
|
|
| 20 | АТM0923320 | Корпус фаркопа |
Загрузка ...
|
|
| 21 | АТM0923321 | Штифт |
Загрузка ...
|
|
| 22 | АТM0923322 | Шайба |
Загрузка ...
|
|
| 23 | АТM0923323 | Фиксатор |
Загрузка ...
|
|
| 24 | АТM0923324 | Пружина |
Загрузка ...
|
|
| 25 | АТM0923325 | Шкворень |
Загрузка ...
|
|
| 26 | АТM0923326 | Штифт |
Загрузка ...
|
|
| 27 | АТM0923327 | Пружина |
Загрузка ...
|
|
| 28 | АТM0923328 | Щека |
Загрузка ...
|
|
| 29 | Кольцо10X1 | Кольцо стопорное |
Загрузка ...
|
|
| 30 | Кольцо50X2 | Кольцо стопорное |
Загрузка ...
|
|
| 31 | АТM0923331 | Пружина |
Загрузка ...
|
|
| 32 | АТM0923332 | Щека нижняя |
Загрузка ...
|
|
| 33 | АТM0923333 | Щека верхняя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
