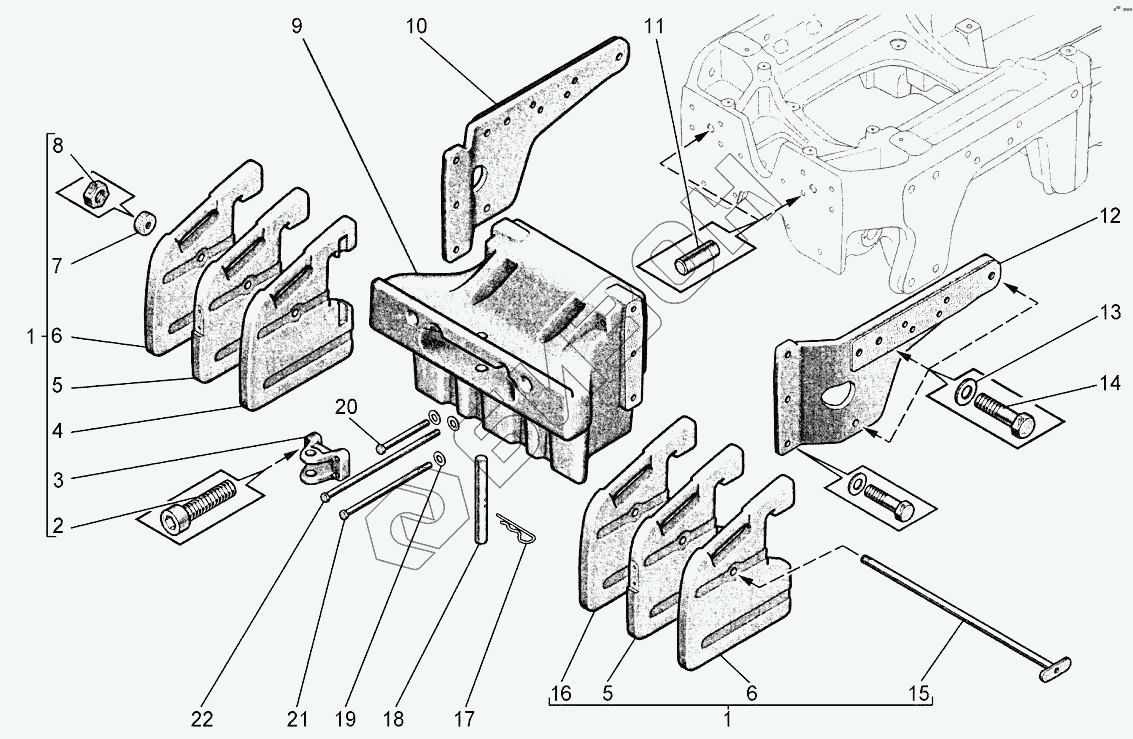

Графический каталог запасных частей к технике: Агротехмаш АТМ-5280. Установка балласта
1
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10003946 | Установка балласта |
Загрузка ...
|
|
| 2 | 10001713 | Винт |
Загрузка ...
|
|
| 3 | 10001600 | Кронштейн |
Загрузка ...
|
|
| 4 | 10001596 | Груз |
Загрузка ...
|
|
| 5 | 10001597 | Груз |
Загрузка ...
|
|
| 6 | 10001598 | Груз |
Загрузка ...
|
|
| 7 | 10000461 | Шайба |
Загрузка ...
|
|
| 8 | 10001503 | Гайка |
Загрузка ...
|
|
| 9 | 10001491 | Балласт |
Загрузка ...
|
|
| 10 | 10003015 | Кронштейн правый |
Загрузка ...
|
|
| 11 | 10001710 | Штифт |
Загрузка ...
|
|
| 12 | 10003016 | Кронштейн левый |
Загрузка ...
|
|
| 13 | 10001323 | Шайба |
Загрузка ...
|
|
| 14 | 10001521 | Болт |
Загрузка ...
|
|
| 15 | 10008623 | Штанга |
Загрузка ...
|
|
| 16 | 10001599 | Груз |
Загрузка ...
|
|
| 17 | 10003002 | Фиксатор |
Загрузка ...
|
|
| 18 | 10000459 | Ось |
Загрузка ...
|
|
| 19 | 10000230 | Шайба |
Загрузка ...
|
|
| 20 | 10003817 | Болт |
Загрузка ...
|
|
| 21 | 10003467 | Болт |
Загрузка ...
|
|
| 22 | 10003469 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
