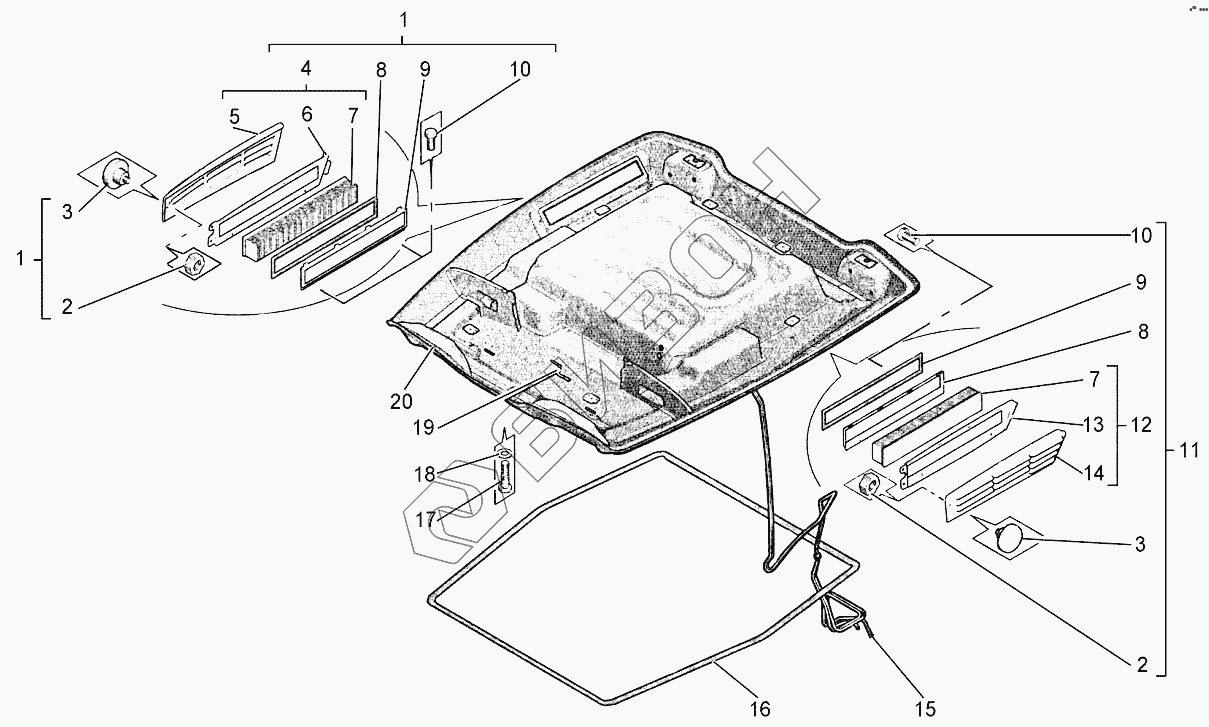

Графический каталог запасных частей к технике: Агротехмаш АТМ-5280. Установка панели крыши внутренней
1
1
2
2
3
3
4
5
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10004270 | Установка жалюзи правой |
Загрузка ...
|
|
| 2 | 10005158 | Гайка |
Загрузка ...
|
|
| 3 | 10002656 | Винт декоративный |
Загрузка ...
|
|
| 4 | 10002655 | Жалюзи правые |
Загрузка ...
|
|
| 5 | KPP51603 | Облицовка жалюзи |
Загрузка ...
|
|
| 6 | KPP51883 | Каркас жалюзи |
Загрузка ...
|
|
| 7 | 10000976 | Фильтр |
Загрузка ...
|
|
| 8 | 10005233 | Уплотнение |
Загрузка ...
|
|
| 9 | 10004272 | Рамка |
Загрузка ...
|
|
| 10 | 10000988 | Болт |
Загрузка ...
|
|
| 11 | 10004271 | Установка жалюзи левой |
Загрузка ...
|
|
| 12 | 10002657 | Жалюзи левые |
Загрузка ...
|
|
| 13 | KPP51773 | Каркас жалюзи |
Загрузка ...
|
|
| 14 | KPP51606 | Облицовка жалюзи |
Загрузка ...
|
|
| 15 | 10002774 | Трубка |
Загрузка ...
|
|
| 16 | 10002474 | Уплотнение крыши кабины |
Загрузка ...
|
|
| 17 | 10002049 | Болт |
Загрузка ...
|
|
| 18 | 10001843 | Шайба |
Загрузка ...
|
|
| 19 | 10002658 | Держатель |
Загрузка ...
|
|
| 20 | 10006552 | Крыша кабины |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
